Series configuration, local sensing, typical -16, S 2-6 (lo – KEPCO BOP 1KW-MG Operator Manual, Firmware Ver.2.01 to 2.37 User Manual

Page 50

background image

2-16

BOP HIPWR 022108

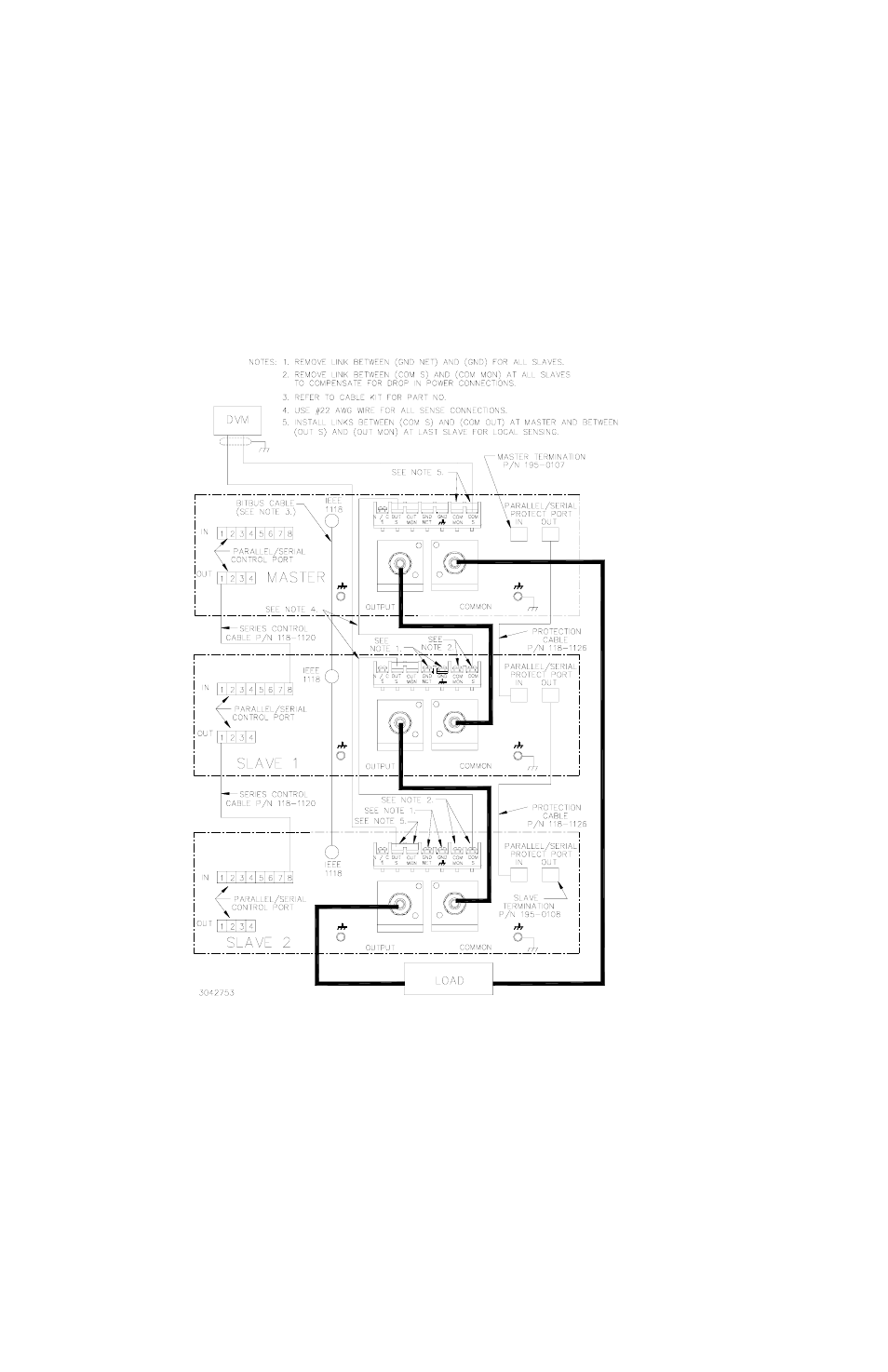

FIGURE 2-6. SERIES CONFIGURATION, LOCAL SENSING, TYPICAL
