Page 172

Electrical System
9-14
3706PS, 3707PS, 4014PS, 4017PS, 33.7, 37.6, 37.7
9.7.2

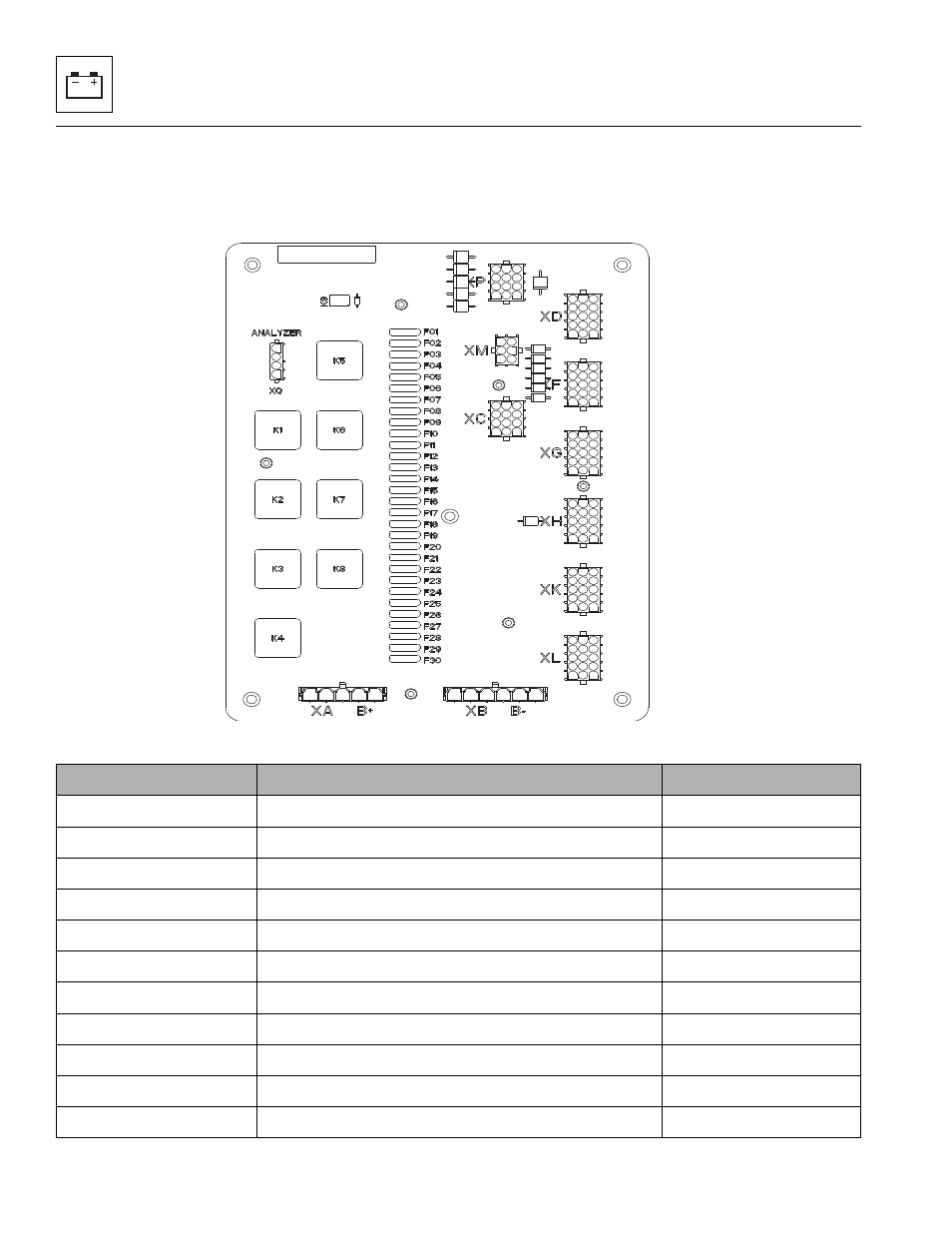

Power Distribution Board
The power distribution board is located in the cab. For
access, remove the screws securing the small side panel
to the cab.
MZ2090
Fuse/Relay
Function
Amp Rating
F1
Right Headlight Low
7.5
F2
Rear Wiper
15
F3
Right Headlight High
7.5
F4
Left Headlight Low
7.5
F5
Left Headlight High
7.5
F6
Fan
20
F7
Front Wiper
25
F8
A/C
7.5
F9
Key 2
15
F10
Key 1
15
F11
Radio
10
