- 10
Nota
Colocar el recipiente apropiado debajo del
orificio purgador para recoger el agua de
condensación.

Abrir el tornillo purgador, dejar que sal-
ga el agua de condensación y cerrar de
nuevo el tornillo purgador.
 Arrancar el motor.
 Levantar el depósito de suciedad hasta
la posición final.
 Apague el motor.
 Active el freno de estacionamiento.
 Colocar la barra de seguridad para el
proceso de vaciado en alto.
 Extraiga las cintas y los cordones del
cepillo rotativo.
 Extraer la barra de seguro.
 Arrancar el motor.
 Bajar el depósito de suciedad hasta la
posición final.
 Apague el motor.

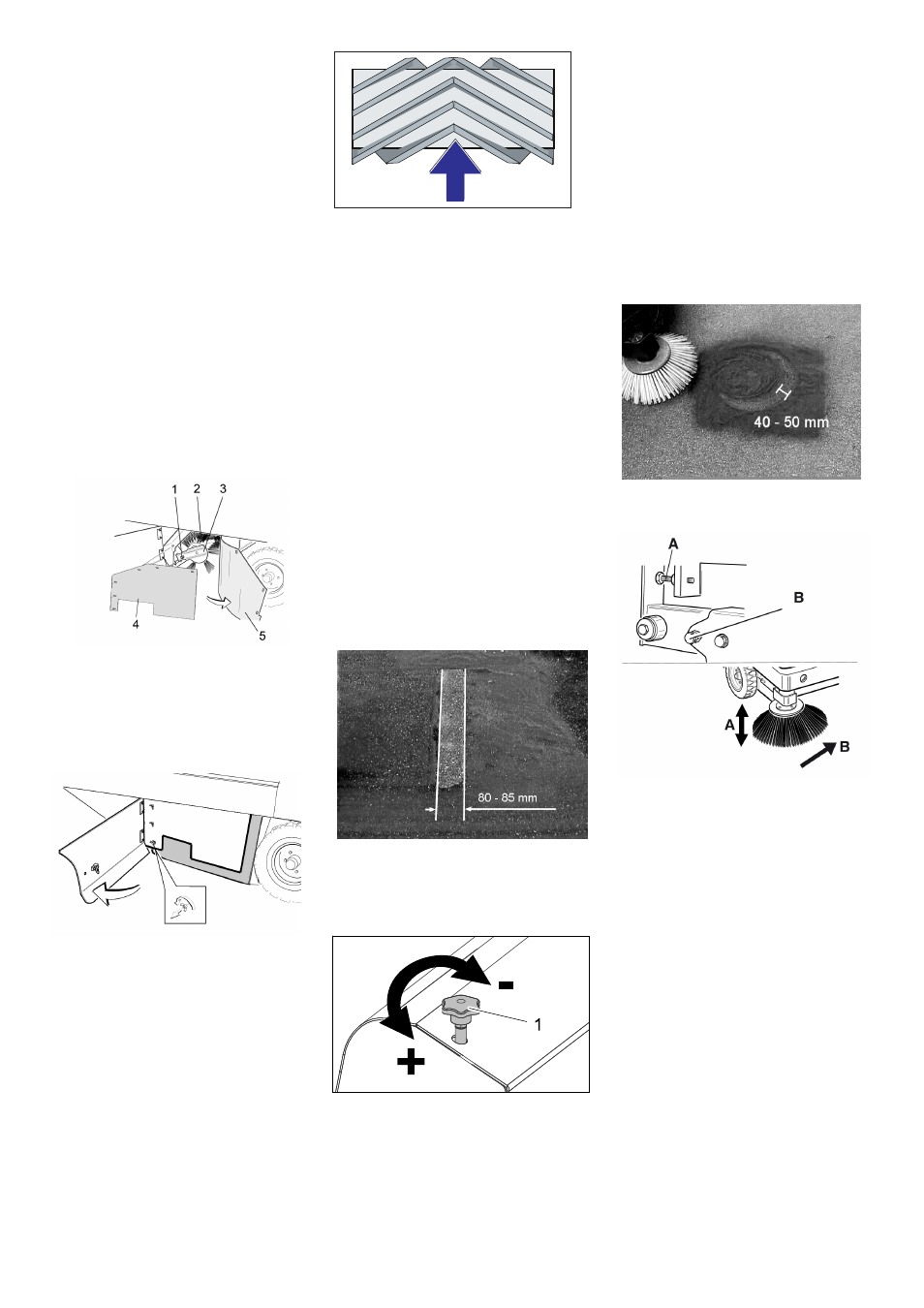

1 Tornillo de fijación del alojamiento del
cepillo rotativo
2 Cepillo rotativo
3 Alojamiento del cepillo rotativo
4 Chapa de sujeción de la junta lateral
5 Junta lateral
 Abrir el revestimiento lateral con la lla-
ve.
 Desenroscar las tuercas de mariposa
de la chapa de sujeción de la junta late-
ral y extraer la chapa.
 Abatir hacia fuera la junta lateral.
 Desenroscar el tornillo de fijación del
alojamiento del cepillo rotativo y girar
hacia fuera el alojamiento.
 Quite el cepillo rotativo.
Montaje del cepillo rotativo en la dirección
de marcha (vista superior)
Nota: Al montar el nuevo cepillo, tenga en
cuenta la posición de las cerdas.

Monte un nuevo cepillo rotativo. Las ra-
nuras del cepillo rotativo se deben in-
sertar en las levas de la biela oscilante
opuesta.
Nota: Tras el montaje del nuevo cepillo ro-
tativo, la superficie de barrido debe reajus-
tarse.
 Controle la presión de los neumáticos.
 Desconectar el ventilador aspirador.
 Trabaje con la escoba mecánica sobre
un suelo liso y plano, que esté cubierto
de forma visible con polvo o arcilla.
 Ajustar el botón de programación en
barrido con cepillo rotativo.
 Poner el selector de programas en des-
plazamiento de transporte.
 Salga con el equipo marcha atrás.
 Comprobar el nivel de barrido.
La superficie de barrido tendría que formar
un rectángulo regular de un ancho entre
80-85mm.
Ajustar el ancho de la superficie de ba-
rrido:
1 Tornillo de ajuste
 Para ajustar la situación de la superficie
de barrido, ajustar el tornillo de ajuste.
 Comprobar el nivel de barrido.
 Controle la presión de los neumáticos.
 Elevar la escoba lateral.
 Trabaje con la escoba mecánica sobre
un suelo liso y plano, que esté cubierto
de forma visible con polvo o arcilla.
 Ajustar el interruptor de programación a
barrido con cepillo rotativo y escobilla.
 Elevar la escoba lateral.
 Coloque el interruptor de programación
en Avanzar.
 Salga con el equipo marcha atrás.
 Comprobar el nivel de barrido.
El ancho de la superficie de barro debe es-
tar entre 40-50 mm.
 Corregir la superficie de barrido con los
dos tornillos de ajuste.
 Comprobar el nivel de barrido.
 Controle la presión de los neumáticos.
 Desplazar hacia arriba el depósito de
suciedad y asegurar con una barra de
seguridad.
ƽ Peligro
Peligro de lesiones Colocar siempre la ba-
rra de seguridad con el depósito de basura
elevado.

Abatir hacia arriba la barra del seguro
para vaciar en alto e insertar dentro del
soporte (asegurado).
Control del cepillo rotativo
Reemplazo del cepillo rotativo
Control y ajuste de la superficie de barri-
do del cepillo rotativo
Control y ajuste de la superficie de barri-
do de la escoba lateral
Ajustar las juntas laterales
