- 10
 Porniţi motorul.
 Coborâţi rezervorul de murdărie până
în poziţia finală.
 Opriţi motorul.

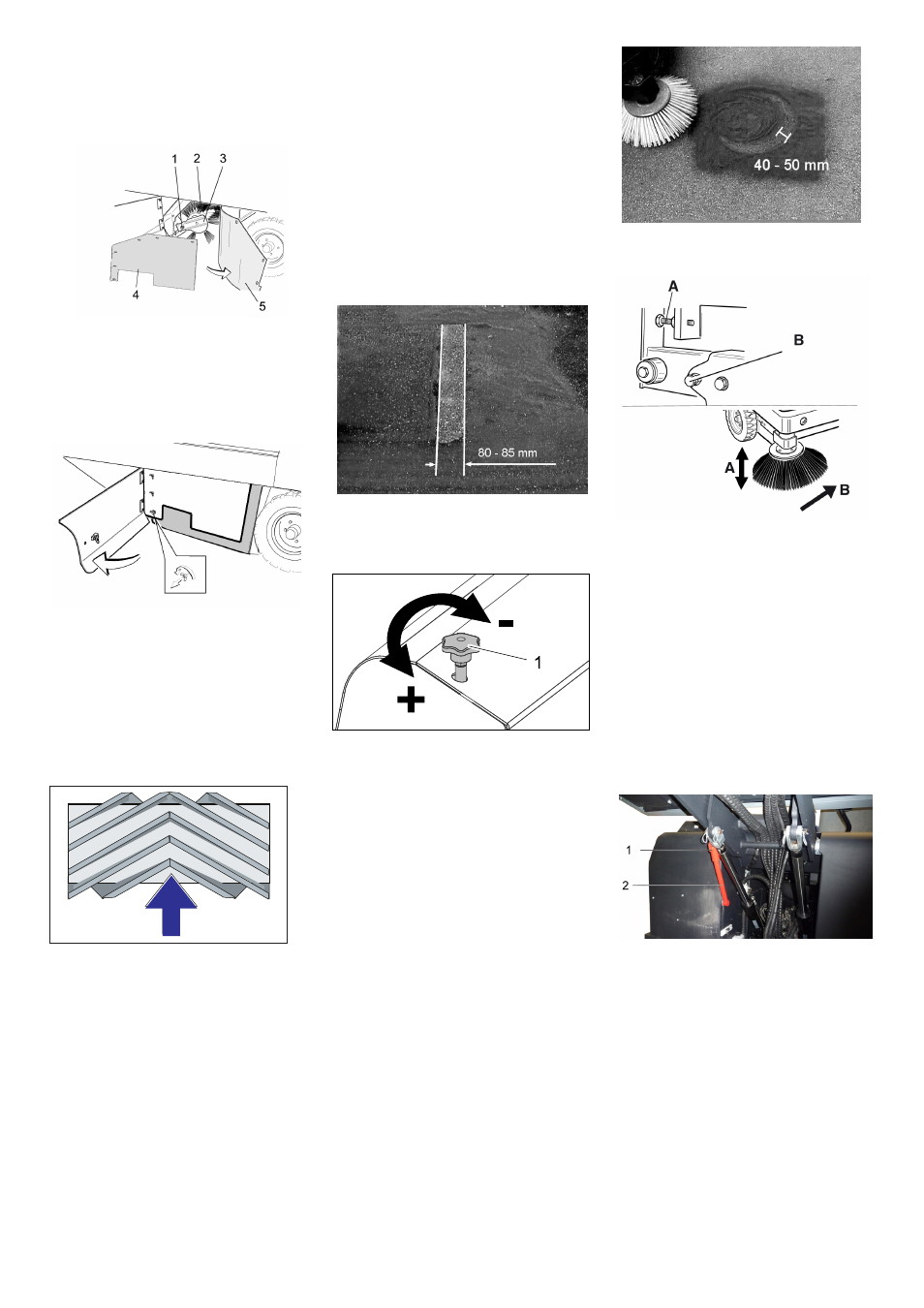

1 Şurub de fixare suport cilindru de mătu-
rare
2 Cilindru de măturat
3 Suport cilindru de măturare
4 Placă de prindere garnitură laterală
5 Garnitură laterală
 Deschideţi învelişul lateral cu cheie.
 Deşurubaţi piuliţele fluture ale plăcii de
prindere de la garnitura laterală şi scoa-
teţi placa de prindere.
 Trageţi garnitura laterală spre exterior.
 Deşurubaţi şurubul de fixare de la su-
portul cilindrului de măturare şi rabataţi
suportul în afară.
 Scoateţi cilindrul de măturare.
Poziţia de montare a cilindrului de măturare
în direcţia de deplasare (imagine de sus)
Notă: Atenţie la poziţia garniturii de perii la
montarea noului cilindru de măturare.

Montaţi noul cilindru de măturare. Ca-
nelurile de pe cilindrul de măturare tre-
buie aplicate camele pe culiselor alfate
faţă în faţă.
Indicaţie: Zona de măturare trebuie setată
din nou după montarea noului cilindru de
măturare.
 Verificaţi presiunea în anvelope.
 Opriţi suflanta de aspirare.
 Aduceţi maşina de măturat pe o supra-
faţă plană şi netedă, acoperită în mod
vizibil cu praf sau cretă.
 Setaţi comutatorul de selecţie a progra-
melor în poziţia pentru măturare cu ci-
lindru de măturare.
 Reglaţi comutatorul de program în pozi-
ţia de transport.
 Deplasaţi aparatul în spate.
 Verificaţi zona de măturare.
Forma zonei de măturare trebuie să consti-
tuie un triunghi dreptunghic echilateral, cu
o lăţime de 80-85 mm.
Reglarea lăţimii zonei de măturare:
1 Şurub de reglare
 Reglaţi lăţimea zonei de măturare prin
rotirea şurubului de reglare.
 Verificaţi zona de măturare.
 Verificaţi presiunea în anvelope.
 Ridicaţi măturile laterale.
 Aduceţi maşina de măturat pe o supra-
faţă plană şi netedă, acoperită în mod
vizibil cu praf sau cretă.
 Setaţi comutatorul de selecţie a progra-
melor în poziţia pentru măturare cu mă-
tură laterală.
 Ridicaţi măturile laterale.
 Reglaţi comutatorul de program în pozi-
ţia de deplasare.
 Deplasaţi aparatul în spate.
 Verificaţi zona de măturare.
Lăţimea zonei de măturare trebuie să fie în-
tre 40-50 mm.
 Corectaţi zona de măturare cu cele
două şuruburi de reglare.
 Verificaţi zona de măturare.
 Verificaţi presiunea în anvelope.
 Ridicaţi rezervorul de mizerie şi asigu-
raţi-l cu ştiftul de siguranţă.
ƽ
Pericol
Pericol de accidentare! Introduceţi întot-
deauna ştiftul de siguranţă în cazul ridicării
rezervorului de murdărie.

Rabataţi în sus ştiftul de siguranţă pen-
tru golire superioară şi introduceţi-l în
suport (asiguraţi-l).
1 Suport ştift de siguranţă
2 Ştift de siguranţă
 Deschideţi învelişul lateral conform in-
strucţiunilor din cap. „Înlocuirea cilin-
drului de măturare“.
 Slăbiţi cele 6 şuruburi piuliţă ale plăcii
de prindere laterale.
 Slăbiţi cele 3 piuliţe (SW 13) de la placa
de prindere frontală.
 Apăsaţi în jos garnitura laterală (orificiu
alungit) până la obţinerea unei distanţe
de 1-3 mm faţă de podea.
 Înşurubaţi bine plăcile de prindere.
 Repetaţi procedeul pe cealaltă parte a
aparatului.
Înlocuirea cilindrul de măturare
Verificarea şi reglarea zonei de măturare
a cilindrului de măturare
Verificarea şi reglarea zonei de măturare
a măturilor laterale
Reglarea garniturilor laterale
273 RO
