- 10
 Korrigeerige pühkimisasendit kahest
seadekruvist.
 Kontrollige pühkimistaset.
 Rehvirõhu kontrollimine.

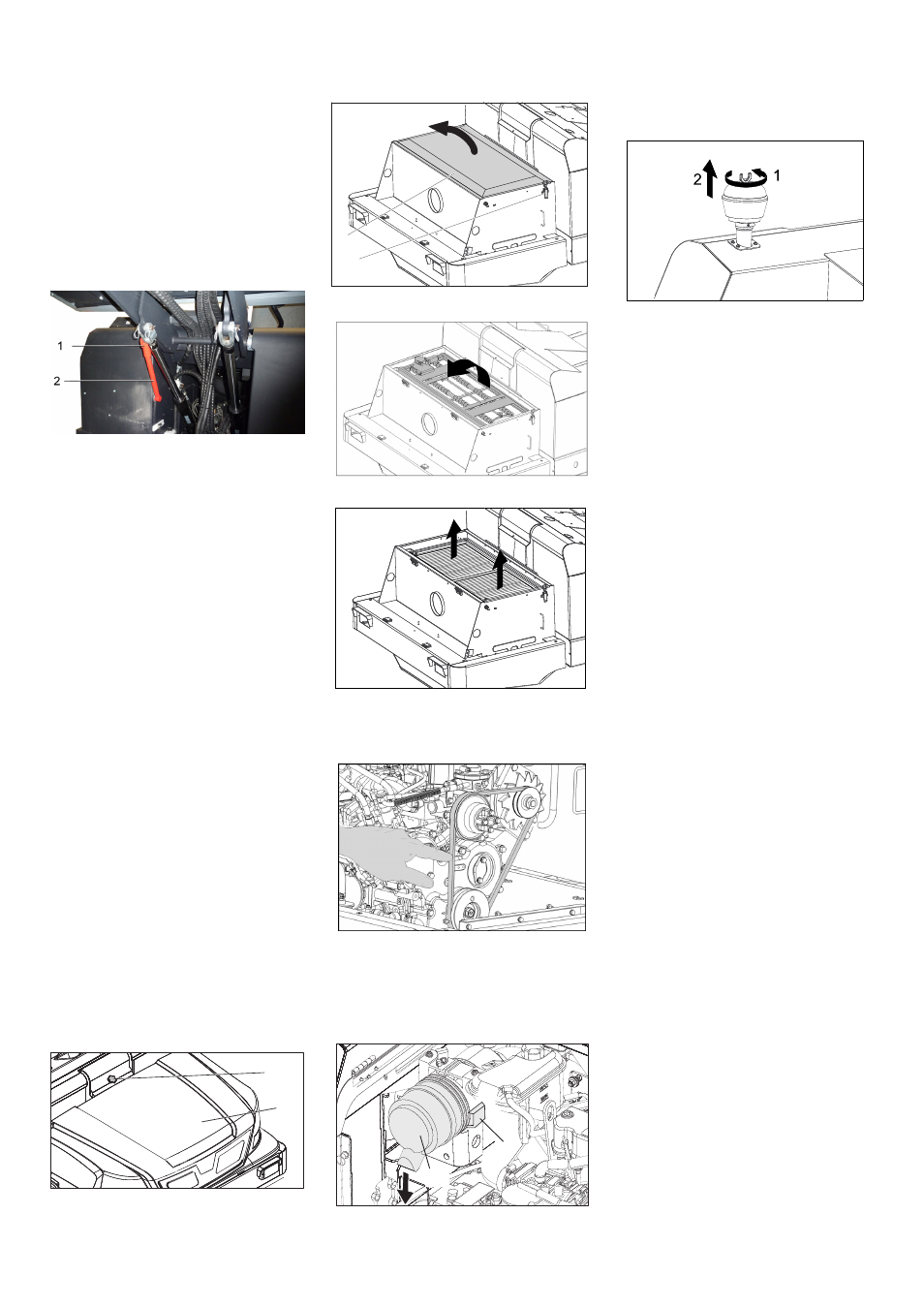

 Tõstke prahimahuti üles ja fikseerige
kinnituslatiga.
ƽ
Oht
Vigastusoht! Kui prahimahuti on üles tõste-
tud, tuleb alati paigaldada kinnituslatt.

Üleval toimuva tühjendamise jaoks lü-
kake kinnituslatt üles ja torgake hoidi-
kusse (fikseeritud).
1 Kinnituslati hoidik
2 Kinnituslatt
 Avage külgmine kate nagu kirjeldatud
peatükis „Pühkimisvaltsi vahetamine“.
 Vabastage külgmiselt kinnitusplaadilt 6
tiibmutrit.
 Vabastage eesmiselt kinnitusplaadilt 3
mutrit (SW 13).
 Suruge külgmine tihend niipalju alla
(piklik auk), kuni see on põrandast 1 -
3 mm kaugusel.
 Keerake kinnitusplaat kinni.
 Korrake protseduuri seadme teisel kül-
jel.
 Pange pühkimismasin tasasele pinna-
le.
 Ühendage rehvi ventiilile õhurõhu kont-
rollseade.
 Kontrollige õhurõhku ja korrigeerige va-
jadusel.
 Lubatud rehvirõhku vt tehnilistest and-
metest.
 Tolmufiltri puhastamiseks vajutage filtri-
puhastusseadise klahvi.
ṇ
Hoiatus
Enne tolmufiltri vahetamisele asumist tüh-
jendage prahimahuti. Filtrimooduliga tööta-
des kandke tolmukaitsemaski. Järgige
peene tolmu käsitsemises ohutuseeskirju.
1 Seadme katte lukk
2 Seadme kate
 Avage lukk. Selleks keerake tähtkruvi
välja.
 Keerake seadme kate ette.
 Avage filtrikate.
 Keerake filtripuhastaja kate ette.
 Vahetage tolmufilter.
 Pange filtrikate jälle kinni.
Kiilrihm peab u. 7-9 mm järele andma, kui
sellele avaldatakse survet 10 kg.

Laske volitatud klienditeenindusel regu-
leerida kiilrihma pingsust.
1 Lukk
2 Õhufiltri korpus
 Avage lukk.
 Võtke õhufiltri korpus ära.
 Vahetage välja õhufiltri element.
Märkus: Paigalduspositsioon väljapu-
humisava suunatud alla (vt joonist).
 Kruvige maha tsentrifugaaljõul töötava
separaatori tiibmutter.
 Puhastage separaatorit.
 Kruvige prožektorid maha.
 Võtke prožektorid välja ja ühendage
pistik lahti.
Märkus: Jätke meelde pistikute asukohad.

Võtke prožektorid koost lahti.
 Tõmmake prožekjtori korpus lahti, hoi-
des seda horisontaalselt, sest lambi
sõlm ei ole kinnitatud.
 Vabastage kinnitusklamber ja võtke
hõõglamp välja.
 Paigaldage uus hõõglamp.
 Vastupidises järjekorras kokku panna.
Külgmiste tihendite reguleerimine
Rehvirõhu kontrollimine
Tolmufiltri manuaalne puhastamine
Tolmufiltri vahetamine
1
2
Kiilrihma kontrollimine ja reguleerimine
Õhufiltri kontrollimine ja vahetamine
2
1
1
2
Prožektori hõõglambi (variant) vaheta-
mine
345 ET
