- 4

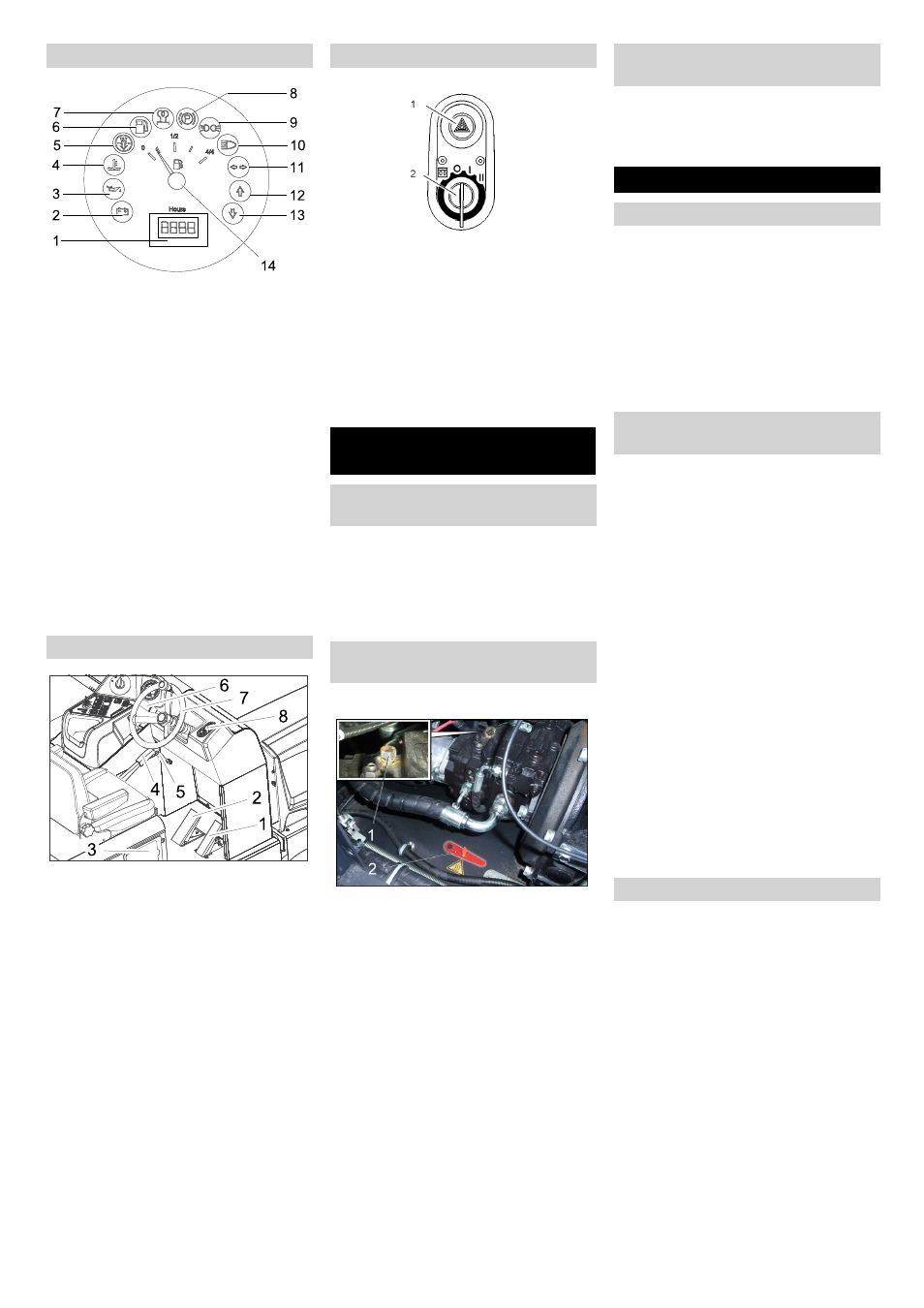

1 Брояч на работните часове
2 Сигнала лампа при товарене
3 Сигнална лампа за налягането на
маслото
4 Сигнална лампа за температурата на
охлаждащата вода
5 Всмукван от двигателя въздух
6 Сигнална лампа резерва на горивото
7 Контролна лампа предварително на-
горещяване
8 Контролна лампа (не свързана)
9 Контролна лампа габарити
10 Контролна лампа къси светлини
11 Контролна лампа на мигачите
12 Контролна рампа посока на движе-
ние напред
13 Контролна лампа посока на движе-
ние назад
14 Показание на резервоара
1 Педал на газта
2 Спирачен педал
3 Клапа за зареждане
4 Застопоряваща спирачка
5 Лост на вентилатора
6 Клаксон/осветление/мигач (опция)
Клаксони: Натиснете лоста отвън
Осветление: Завъртете външния
пръстен
Мигане: Лоста надолу респ. нагоре
7 Волан
8 Запалитерен ключ
1 Прекъсвач мигащи светлини (опция)
2 Ключ за запалването
– Символ с нажежаема жичка: Предва-
рително нагорещяване
– Положение 0: Изключване на двига-
теля
– Положение 1: Запалване вкл
– Положение 2: Стартиране на двига-
теля
 Освободете застопоряващата спи-
рачка, при това натиснете спирачния
педал.
 Фиксирайте застопоряващата спи-
рачка, при това натиснете спирачния
педал.
 Отворете капака на двигателя.
1 Болт за свободен ход
2 Специален инструмент
 Отворете болта за свободен ход ок. 1
оборот (по посока обратна на часов-
никовата стрелка).
Използвайте специалния инстру-
мент.
Указание
Специалният инструмент (червен гае-
чен ключ) се намира в един носач в рам-
ката на превозното средство, до
механизма за свободен ход.
Внимание
Не движете метачната машина без
собствено задвижване на дълги раз-
стояния и не по-бързо от 10 км/ч.
 Затворете болта за свободен ход до
крайното положение.
Използвайте специалния инструмент.
 Преди пускане в експлоатация про-
четете упътването за работа на про-
изводителя на мотора и обърнете
особено внимание на указанията за
сигурност.
 Метачната машина се поставя върху
равна плоскост.
 Да се извади ключа за запалването.
 Да се блокира застопоряващата спи-
рачка.
 Да се провери нивото на запълване
на резервоара за гориво.
 Да се провери нивото на моторното
масло.
 Проверка на нивото на водата за ох-
лаждане.
 Проверете налягането на гумите.
 Метящия валяк и страничните метли
да се проверяват за изтриване и за-
вити ленти.
 Проверете колелата за завити ленти.
 Проверете центробежния отделител
и въздушния филтър, при необходи-
мост ги почистете.
 Да се проверява функцията на всич-
ки обслужващи елементи.
 Проверете уреда за увреждания.
 Почистете филтъра за прах с бутона
за почистване на филтъра.
Указание: Описанието вижте в глава
Грижи и поддръжка.
ƽ
Опасност
Опасност от експлозия!
– Позволено е използването само на
посоченото в Инструкцията за упо-
треба гориво.
– Да не се зарежда в затворени поме-
щения.
– Забраняват се пушене и открит
огън.
– Внимавайте горивото да не попада
на горещи повърхности.
 Да се изключи мотора.
 Отворете клапата за зареждане.
 Завийте капачката на резервоара.
 Зареждане на дизелово гориво.
 Да се избърше изтеклото навън гори-
во и да се затвори капачката за за-
реждане.
 Затворете клапата за зареждане.
Мултифункционална индикация
Обслужващи елементи
Запалитерен ключ
Преди пускане в експлоата-
ция
Блокиране/освобождаване на
застопоряващата спирачка
Задвижване на метачната машина
без собствено задвижване
Задвижване на метачната машина
със собствен ход
Пускане в експлоатация
Общи указания
Контролни и поддържащи дей-
ности
Ежедневно преди начало на експлоа-
тация
Зареждане
324 BG
