- 4

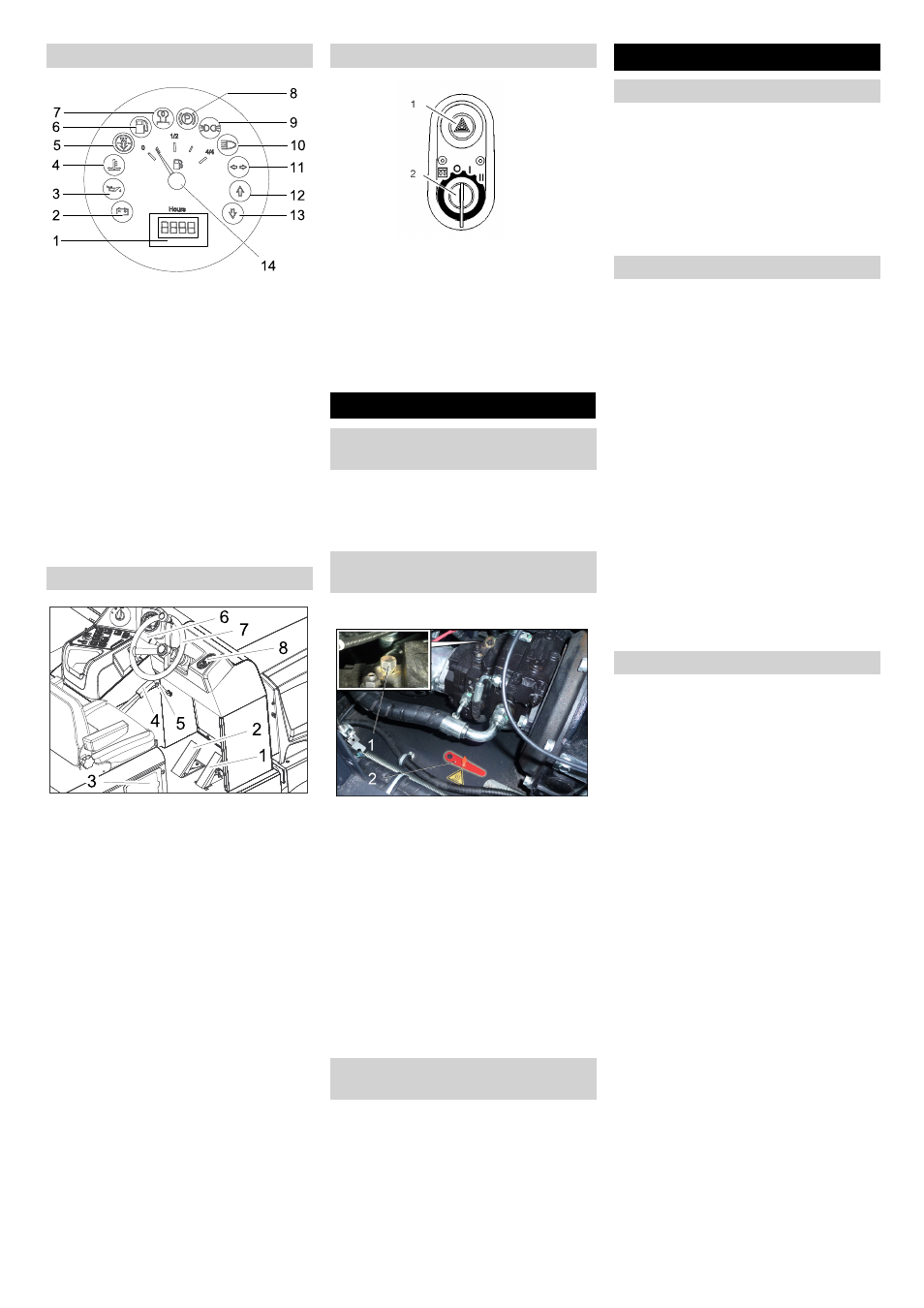

1 Brojač radnih sati
2 Upozoravajuće svetlo punjenja
3 Upozoravajuće svetlo pritiska ulja
4 Upozoravajuće svetlo temperature
rashladne vode
5 Usisni vazduh motora
6 Upozoravajuće svetlo rezerve goriva
7 Indikator predgrejavanja
8 Indikator (nije priključen)
9 Indikator parking svetla
10 Indikator spuštenih farova
11 Indikator migavca
12 Indikator vožnje unapred
13 Indikator vožnje unazad
14 Prikaz rezervoara
1 Vozna pedala
2 Kočna pedala
3 Poklopac rezervoara za gorivo
4 Poziciona (ručna) kočnica
5 Poluga ventilatora
6 Sirena/osvetljenje/migavci (opcija)
Aktiviranje sirene: Pritisnite polugu
prema spolja
Osvetljenje: Okrenite spoljašnji prsten
Signalizovanje skretanja: Poluga
prema dole odnosno gore
7 Upravljač
8 Kontaktna brava
1 Prekidač sa upozoravajućim trepćućim
svetlom (opcija)
2 Kontaktni ključ
– Simbol užarene niti: Predgrejavanje
– Položaj 0: Isključivanje motora
– Položaj 1: Paljenje
– Položaj 2: Pokretanje motora
 Otkočite pozicionu kočnicu pritiskajući
pritom kočnu pedalu.
 Blokirajte pozicionu kočnicu pritiskajući
ujedno kočnu pedalu.
 Otvorite poklopac motora.
1 Zavrtanj za slobodan hod
2 Specijalni alat
 Zavrtanj za slobodan hod okrenite za
oko 1 okretaj (ulevo).
Koristite specijalni alat.
Napomena
Specijalni alat (crveni odvijač) se nalazi u
držaču u okviru vozila, pored poluge
slobodnog hoda.
Oprez
Uređaj za metenje se bez sopstvenog
pogona ne sme kretati na dužim relacijama
i ne brže od 10 km/h.
 Zavijte zavrtanj za slobodan hod do
krajnjeg položaja.
Koristite specijalni alat.
 Pre puštanja u rad pročitajte i sledite
uputstvo za rad koje izdaje proizvođač
motora, a prvenstveno sigurnosne
napomene.
 Uređaj za metenje postavite na ravnu
podlogu.
 Izvucite kontaktni ključ.
 Zakočite pozicionu kočnicu.
 Proverite napunjenost rezervoara za
gorivo.
 Proverite nivo motornog ulja.
 Proverite nivo rashladne vode.
 Proverite pritisak vazduha u gumama.
 Proverite pohabanost valjka za metenje
i bočnih metli i da u njima nema
upletenih traka.
 Proverite da u točkovima nema
upletenih traka.
 Proverite centrifugalni separator i filter
za vazduh pa ih prema potrebi očistite.
 Proverite ispravnost svih komandnih
elemenata.
 Proverite da li je uređaj oštećen.
 Očistite filter za prašinu uz pomoć
prekidača za čišćenje filtera.
Napomena: Za opis vidi poglavlje "Nega i
održavanje".
ƽ
Opasnost
Opasnost od eksplozije!
– Sme da se upotrebljava samo gorivo
navedeno u uputstvu za rad.
– Gorivo ne sme da se sipa u zatvorenim
prostorijama.
– Zabranjeni su pušenje i otvoren
plamen.
– Pazite da benzin ne dospe na vruće
površine.
 Isključite motor.
 Otvorite poklopac rezervoara za gorivo.
 Odvijte zatvarač rezervoara za gorivo.
 Ulijte dizel gorivo.
 Prebrišite preliveno gorivo i zatvorite
poklopac rezervoara.
 Zatvorite poklopac rezervoara za
gorivo.
Višenamenski prikaz
Komandni elementi
Kontaktna brava
Pre upotrebe
Kočenje i otpuštanje pozicione
kočnice
Kretanje uređaja za metenje bez
sopstvenog pogona
Kretanje uređaja za metenje sa
sopstvenim pogonom
Stavljanje u pogon
Opšte napomene
Ispitni i servisni radovi
Svakodnevno pre početka radova
Ulivanje goriva
