- 11
1 Aizslēgs
2 Gaisa filtra korpuss
 Atveriet aizslēgu.
 Noņemiet gaisa filtra korpusu.
 Nomainiet gaisa filtra ieliktni.
Norāde: montāžas pozīcija ar gaisa iz-
plūdes atveri uz leju (skatīt attēlu).
 Noskrūvējiet centrbēdzes separatora
spārnuzgriezni.
 Iztīriet centrbēdzes separatoru.
 Noskrūvējiet lukturi.
 Izņemiet lukturi un atvienojiet kontak-
tus.
Norāde: ievērojiet kontaktu pozīcijas.

Atskrūvējiet luktura daļas.
 Noņemiet luktura korpusu un turiet to
horizontāli, jo gaismas ķermenis nav
nostiprināts.
 Atbloķējiet fiksācijas skavu un izņemiet
spuldzi.
 Ielieciet jaunu spuldzi.
 Salieciet to kopā apgrieztā secībā.
 Atveriet drošinātāju turētāju.
 Pārbaudīt drošinātājus.
Norāde: drošinātāji FU 01 un FU 14 atro-
das motora nodalījumā.
 Atjaunojiet bojātos drošinātājus.
Norāde: Drošinātājus apmainiet tikai pret
tāda paša stipruma drošinātājiem.
Ar šo mēs paziņojam, ka turpmāk minētā
iekārta, pamatojoties uz tās konstrukciju un
izgatavošanas veidu, kā arī mūsu apgrozī-
bā laistajā izpildījumā atbilst ES direktīvu
attiecīgajām galvenajām drošības un vese-
lības aizsardzības prasībām. Iekārtā izda-
rot ar mums nesaskaņotas izmaiņas, šis
paziņojums zaudē savu spēku.
Apakšā parakstījušās personas rīkojas uz-
ņēmuma vadības uzdevumā un pēc tās
pilnvarojuma.
Par dokumentāciju sastādīšanu atbildīgā
persona:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tālr.: +49 7195 14-0
Fakss: +49 7195 14-2212
Winnenden, 2011/03/01

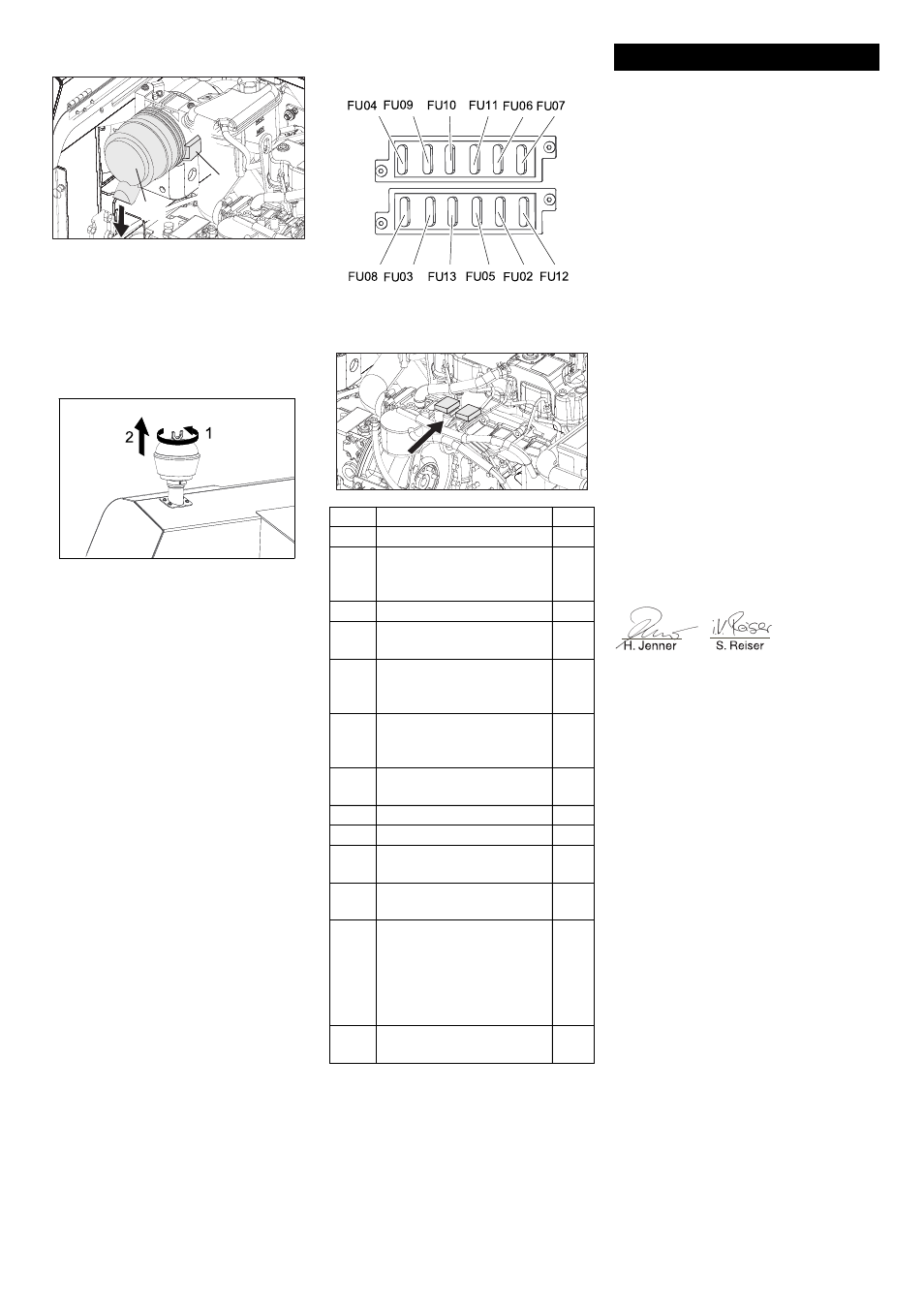

Pārbaudiet un nomainiet gaisa filtru
Luktura (opcija) spuldzes nomaiņa
1
2
Drošinātāju nomaiņa
FU 01 Galvenais drošinātājs 60 A
FU 02 Mirgojošās signālugunis 10 A
FU 03 Drošības relejs
Daudzfunkcionālais dis-
plejs
10 A
FU 04 Degvielas sūknis 10 A
FU 05 Laika relejs
Sēdekļa kontaktslēdzis
30 A
FU 06 Signāltaure un hidrauliskā
dzesētāja ventilatora mo-
tors
25 A
FU 07 Programmas izvēles slē-
dzis
Netīrumu tvertnes funkcijas
10 A
FU 08 Bremžu gaismu slēdzis
Pagrieziena rādītāji
10 A
FU 09 Apgaismojums pa kreisi 7,5 A
FU 10 Apgaismojums pa labi 7,5 A
FU 11 Darba apgaismojums priek-
šā (tuvās gaismas)
10 A
FU 12 Izkratīšanas sistēma
Bākuguns
20 A
FU 13 Ūdens sūknis
Kondensatora ventilators
Kabīnes apgaismojums
Stiklu tīrītājs
3. sānu slotiņa
Kabīnes ventilatora motors
10 A
FU 14 Kondensatora ventilatora
motors
40 A
EK Atbilstības deklarācija
Produkts: Grīdas tīrīšanas mašīna ar
vadītāja sēdekli
Tips: 1.186-xxx
Attiecīgās ES direktīvas:
2006/42/EK (+2009/127/EK)
2004/108/EK
2000/14/EK
Piemērotās harmonizētās normas:
EN 60335–1
EN 60335–2–72
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008
Izmantotie valsts standarti:
-
Atbilstibas novertešanas procedura:
2000/14/EK: V pielikums
Skanas intensitates līmenis dB(A)
Izmērītais:
Garantētais:
CEO Head of Approbation
360 LV
