- 4

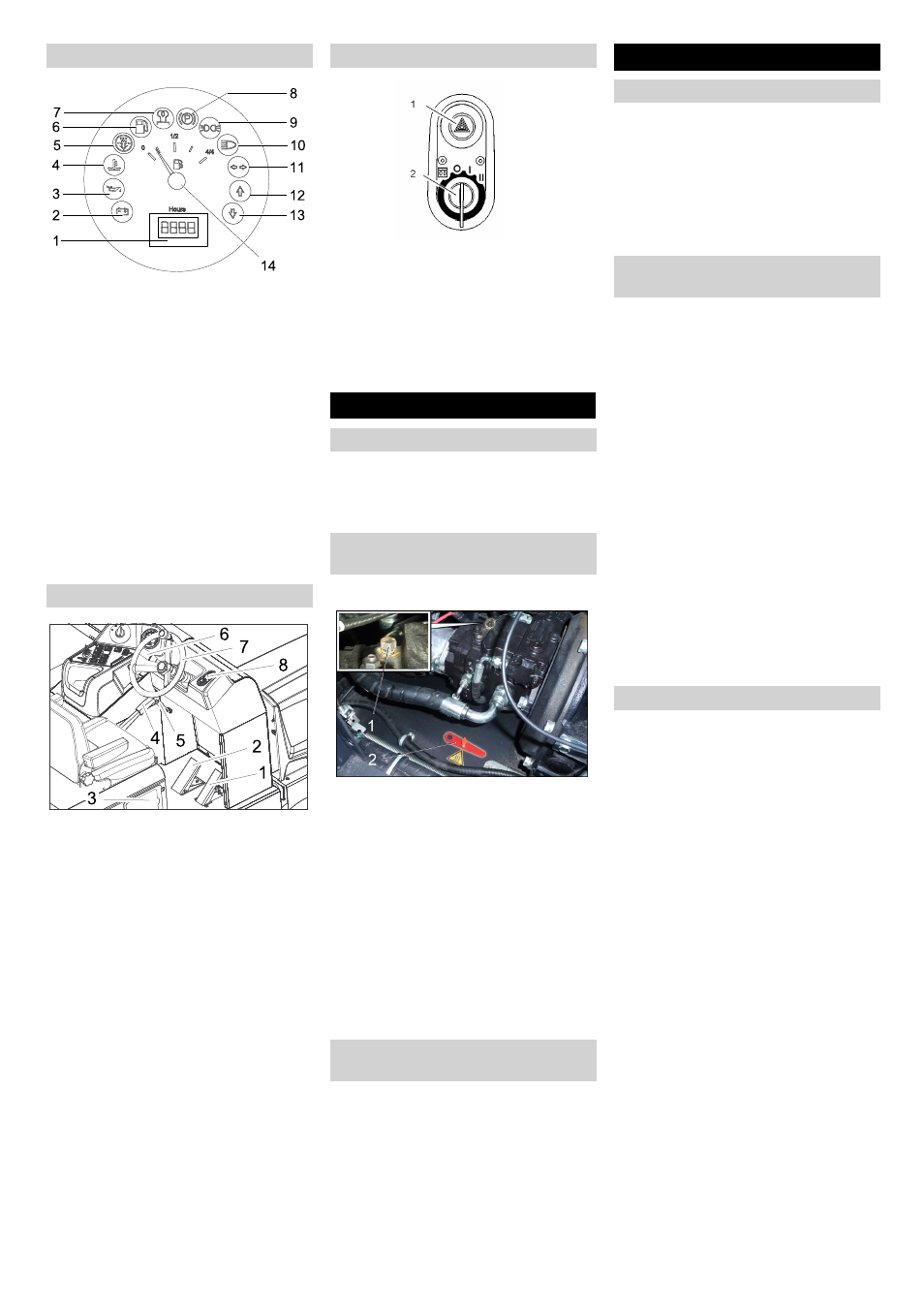

1 Bedrijfsurenteller
2 Waarschuwingslampje laden
3 Waarschuwingslampje oliedruk
4 Waarschuwingslampje koelwatertem-
peratuur
5 Aangezogen motorlucht
6 Waarschuwingslampje brandstofreser-
ve
7 Controlelampje voorgloeien
8 Controlelampjes (niet aangesloten)
9 Controlelampje parkeerlicht
10 Controlelampje dimlicht
11 Controlelampje knipperlicht
12 Controlelampje rijrichting vooruit
13 Controlelampje rijrichting achteruit
14 Tankweergave
1 Gaspedaal
2 Rempedaal
3 Vuldop van brandstoftank
4 Parkeerrem
5 Hefboom
6 Claxon/verlichting/knipperlicht (optie)
Claxonneren: hefboom naar buiten du-
wen
Verlichting: buitenste ring draaien
Knipperen: Hefboom naar beneden c.q.
boven
7 Stuurwiel
8 Contactslot
1 Knipperschakelaar (optie)
2 Contactsleutel
– Symbool verwarmingsspiraal: Voor-
gloeien
– Stand 0: Motor uitschakelen
– Stand 1: Ontsteking aan
– Stand 2: Motor starten
 Parkeerrem loszetten, daarbij rempe-
daal induwen.
 Parkeerrem vergrendelen, daarbij rem-
pedaal induwen.
 Motorafdekking openen.
1 Schroef voor vrijloop
2 Speciaal gereedschap
 Schroef voor vrijloop ca. 1 omdraaiing
openen (tegen de klok).
Speciaal gereedschap gebruiken.
Waarschuwing
Het speciale gereedschap (rode schroe-
vendraaier) bevindt zich in een houder in
het voertuigframe, naast de vrijloop.
Voorzichtig
Beweeg de veegmachine zonder eigen
aandrijving niet over lange afstanden en
niet sneller dan 10 km/h.
 Schroef voor vrijloop tot de eindstand
dichtdraaien.
Speciaal gereedschap gebruiken.
 Voor de inbedrijfstelling de gebruiks-
aanwijzing van de motorfabrikant lezen
en in het bijzonder de veiligheidsin-
structies in acht nemen.
 Veegmachine op een egaal oppervlak
neerzetten.
 Contactsleutel uitnemen.
 Parkeerrem vastzetten.
 Vloeistofpeil van de brandstoftank con-
troleren.
 Motoroliepeil controleren.
 Koelvloeistofstand controleren.
 Luchtdruk banden controleren.
 Keerwals en zijborstel controleren op
slijtage en in elkaar gewikkelde ban-
den.
 Wielen controleren op in elkaar ge-
draaide banden.
 Centrifugaalseparator en luchtfilter con-
troleren, zo nodig reinigen.
 Werking van alle bedieningsonderdelen
controleren.
 Apparaat op beschadigingen controle-
ren.
 Stoffilter met de toets Filterreiniging rei-
nigen.
Instructie: Beschrijving zie hoofdstuk Re-
paraties en onderhoud.
ƽ
Gevaar
Explosiegevaar!
– Uitsluitend de in de gebruiksaanwijzing
aangegeven brandstof mag worden ge-
bruikt.
– Niet in gesloten ruimtes tanken.
– Roken en open vuur is verboden.
– Let erop dat er geen brandstof op hete
oppervlakken komt.
 Motor uitzetten.
 Vuldop van de brandstoftank openen.
 Vuldop van de brandstoftank open-
draaien.
 Diesel tanken.
 Overgelopen brandstof wegvegen en
vuldop van brandstoftank sluiten.
 Tankdeksel sluiten.
Multifunctioneel instrument
Bedieningselementen
Contactslot
Voor de inbedrijfstelling
Parkeerrem vergrendelen/loszetten
Veegmachine zonder
zelfaandrijving bewegen
Veegmachine met zelfaandrijving
bewegen
Inbedrijfstelling
Algemene aanwijzingen
Controle- en onderh
oudswerkzaamheden
Dagelijks voor het bedrijfsbegin
Tanken
64 NL
