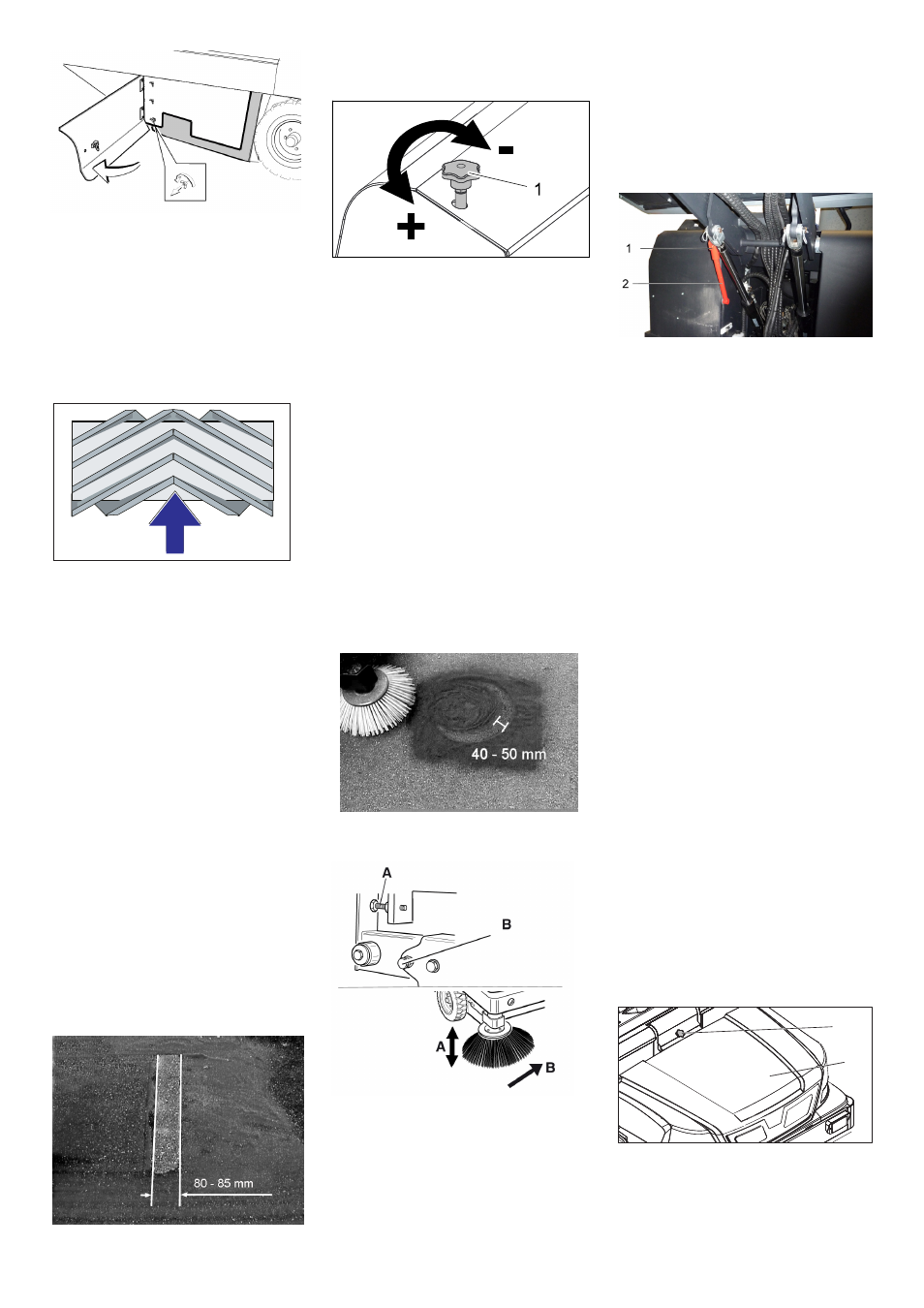

- 10
 Otworzyć kluczem osłonę boczną.
 Odkręcić nakrętki motylkowe blachy
podtrzymującej z bocznego uszczelnie-
nia i zdjąć blachę podtrzymującą.
 Boczną uszczelkę rozłożyć na ze-
wnątrz.
 Wykręcić śrubę mocującą oprawy wal-
ca zamiatającego i odchylić oprawę na
zewnątrz.
 Wyjąć walec zamiatający.
Pozycja montażowa walca w kierunku jaz-
dy (widok z góry)
Wskazówka: Podczas montażu nowego
walca zamiatającego zwrócić uwagę na po-
łożenie zestawu szczotek.

Zamontować nowy walec zamiatający.
Rowki walca zamiatającego należy na-
łożyć na rowki przeciwległego waha-
cza.
Wskazówka: Po montażu nowego walca
zamiatającego należy wyregulować po-
ziom zamiatania.
 Sprawdzić ciśnienie powietrza w opo-
nach.
 Wyłączyć dmuchawę ssącą.
 Wjechać maszyną na równe i gładkie
podłoże, pokryte widoczną warstwą
pyłu lub kredy.
 Ustawić programator na zamiatanie
przy użyciu walca.
 Ustawić przełącznik programów do po-
zycji transportu.
 Cofnąć urządzenie.
 Skontrolować szerokość zamiatania.
Powierzchnia zamiatania powinna tworzyć
równomierny kwadrat o szer. 80-85 mm.
Ustawić szerokość zamiatania:
1 Śruba ustalająca
 Ustawić pozycję zamiatanej powierzch-
ni przez wyregulowanie śruby nastaw-
czej.
 Skontrolować szerokość zamiatania.
 Sprawdzić ciśnienie powietrza w opo-
nach.
 Podnieść boczną miotłę.
 Wjechać maszyną na równe i gładkie
podłoże, pokryte widoczną warstwą
pyłu lub kredy.
 Ustawić programator na zamiatanie
przy użyciu walca i miotły bocznej.
 Podnieść boczną miotłę.
 Przełącznik wyboru programu ustawić
na opcję Jazda.
 Cofnąć urządzenie.
 Skontrolować szerokość zamiatania.
Szerokość poziomu zamiatania powinna
wynosić 40-50 mm.
 Skorygować szerokość zamiatania przy
użyciu dwóch śrub nastawczych.
 Skontrolować szerokość zamiatania.
 Sprawdzić ciśnienie powietrza w opo-
nach.
 Podnieść pojemnik na śmieci i zabez-
pieczyć drążkiem zabezpieczającym.
ƽ
Niebezpieczeństwo
Niebezpieczeństwo zranienia! Przy pod-
niesionym zbiorniku na śmieci zawsze za-
kładać drążek zabezpieczający.

Odchylić drążek zabezpieczający ku
górze w celu dokonania opróżnienia
wysokościowego i włożyć do uchwytu
(zabezpieczonego).
1 Uchwyt drążka zabezpieczającego
2 Drążek zabezpieczający
 Otworzyć osłonę boczną w sposób opi-
sany w rozdziale „Wymiana walca za-
miatającego“.
 Poluzować 6 nakrętek motylkowych
przy bocznej blasze podtrzymującej.
 Poluzować 3 nakrętki (SW 13) przy bla-
sze podtrzymującej z przodu.
 Boczne uszczelnienie docisnąć na tyle
ku dołowi (otwór podłużny), aż osiągnie
odstęp 1 - 3 mm od ziemi.
 Przykręcić blachy podtrzymujące.
 Powtórzyć proces na drugiej stronie
urządzenia.
 Zaparkować zamiatarkę na równej po-
wierzchni.
 Podłączyć manometr do zaworu opony
 Sprawdzić ciśnienie powietrza, w razie
potrzeby skorygować.
 Dopuszczalne ciśnienie opon, patrz
dane techniczne.
 Wyczyścić filtr pyłowy naciskając na
przycisk czyszczenia filtra.
ṇ Ostrzeżenie
Przed przystąpieniem do wymiany filtra
pyłu opróżnić zbiornik śmieci. Podczas
prac przy instalacji filtrującej nosić maskę
przeciwpyłową. Przestrzegać przepisów
bezpieczeństwa dot. obchodzenia się z
drobnymi pyłami.
1 Blokada pokrywy urządzenia
2 Pokrywa urządzenia
Sprawdzanie i regulacja poziomu zamia-
tania walca
Sprawdzanie i regulacja szerokości za-
miatanej przez miotłę boczną
Ustawianie bocznych uszczelnień
Sprawdzanie ciśnienia powietrza w opo-
nach
Ręczne czyszczenie filtra pyłowego
Wymiana filtra pyłu
1
2
