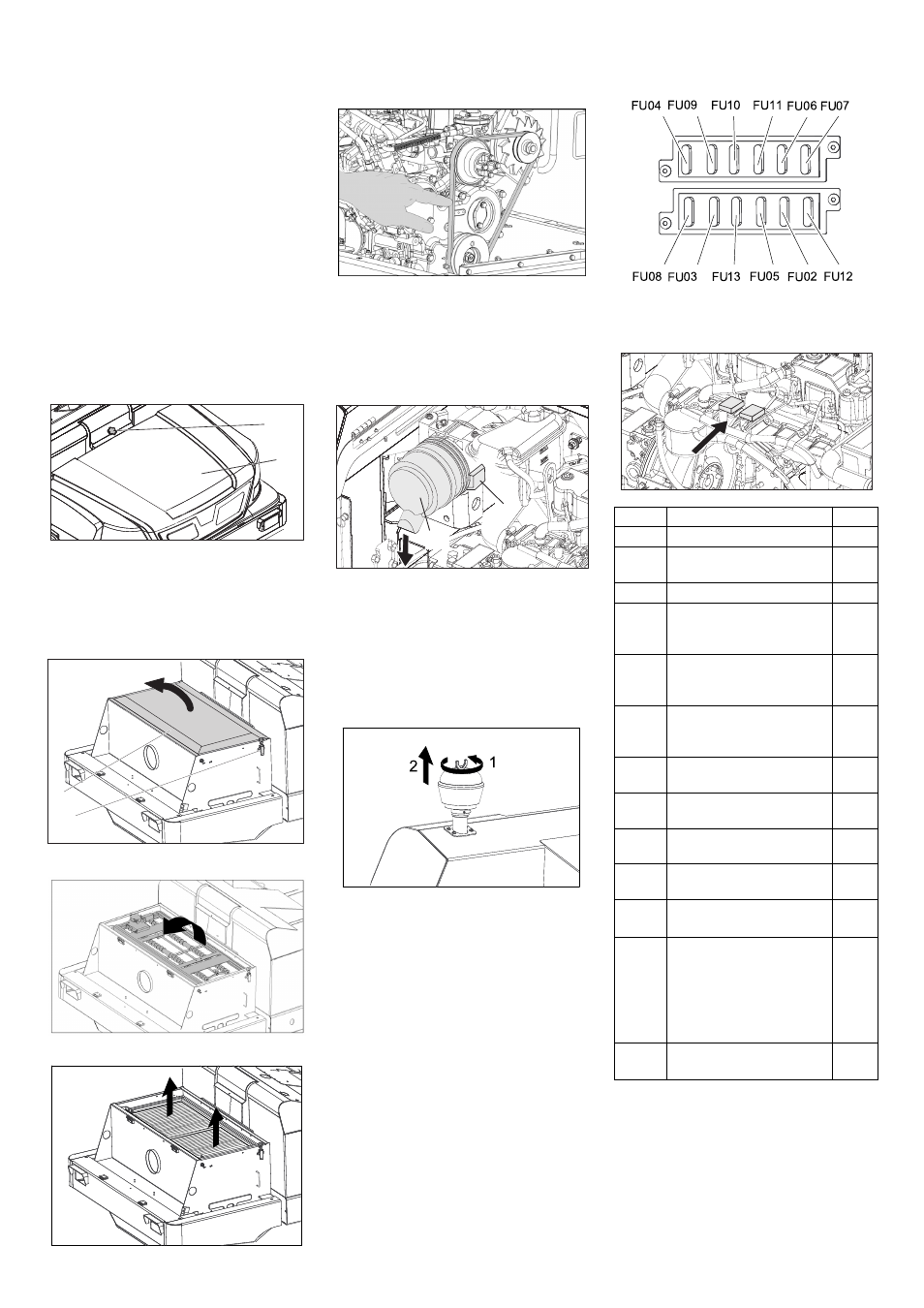

- 11
 Amplasaţi maşina de măturat pe o su-
prafaţă plană.
 Racordaţi aparatul de verificat presiu-
nea la ventilul anvelopei.
 Verificaţi presiunea şi dacă e nevoie,
corectaţi presiunea.
 Pentru presiunea admisibilă a anvelo-
pelor consultaţi Datele tehnice.
 Curăţaţi filtrul de praf cu butonul de cu-
răţare a acestuia.
ṇ Avertisment
Goliţi rezervorul de murdărie înainte de în-
locuirea filtrului de praf. La efectuarea unor
lucrări la instalaţia de filtrare purtaţi mască
de protecţie. Respectaţi măsurile de sigu-
ranţă când manipulaţi pulberile.
1 Dispozitiv de închidere capac aparat
2 Capacul aparatului
 Deschideţi zăvorul, pentru acesta deşu-
rubaţi şurubul stea.
 Împingeţi în faţă capacul rezervorului.
 Deschideţi capacul filtrului.
 Împingeţi în faţă vibratorul rezervorului.
 Înlocuiţi filtrul de praf.
 închideţi la loc capacul filtrului.
Cureaua trapezoidală trebuie să cedeze
cca. 7-9 mm la o încărcare de 10 kg.

Comandaţi reglarea tensionării curelei
trapezoidale de către un service autori-
zat.
1 Închizătoare
2 Carcasă filtru de aer
 Deschideţi închizătorul.
 Îndepărtaţi carcasa filtrului de aer.
 Înlocuiţi cartuşul filtrului de aer.
Indicaţie: Poziţie de montare cu orificiul
de evacuare spre jos (vezi figura).
 Deşurubaţi piuliţa fluture de la separa-
torul centrifugal.
 Curăţaţi separatorul centrifugal.
 Deşurubaţi farul.
 Scoateţi farul şi desfaceţi conectorii.
Indicaţie: Reţineţi poziţia conectorilor.

Desfaceţi farul.
 Desfaceţi carcasa farului şi ţineţi-o ori-
zontal, deoarece unitatea lămpii nu
este fixată.
 Deblocaţi elementul de fixare şi scoateţi
becul.
 Introduceţi un bec nou.
 Efectuaţi montarea în ordine inversă.
 Deschideţi suportul de siguranţă.
 Verificaţi siguranţele.
Indicaţie: Siguranţele FU 01 şi FU 14 se
află în camera de motor.
 Înlocuiţi siguranţele arse.
Indicaţie: Folosiţi numai siguranţe care au
aceleaşi valori.
Verificarea presiunii în anvelope
Curăţaţi manual filtrul de praf
Înlocuirea filtrului de praf
1
2
2
1
Verificaţi şi reglaţi cureaua trapezoidală.
Verificarea şi înlocuirea filtrului de aer
Înlocuirea becului (opţional) de la far
1
2
Înlocuirea siguranţelor
FU 01 Siguranţă principală 60 A
FU 02 Lumini de avertizare 10 A
FU 03 Releuri de siguranţă
Afişaj multifuncţional
10 A
FU 04 Pompă de combustibil 10 A
FU 05 Releuri de timp
Comutator de contact al
scaunului
30 A
FU 06 Claxon şi motorul ventila-
torului radiator sistem hi-
draulic
25 A
FU 07 Comutatorul pentru selec-
tarea programului
Funcţii rezervor de mizerie
10 A
FU 08 Comutator lumină de frână
Semnalizator
10 A
FU 09 Sistem de iluminare stân-
ga
7,5 A
FU 10 Sistem de iluminare
dreapta
7,5 A
FU 11 Iluminare de lucru faţă
(fază scurtă)
10 A
FU 12 Sistem vibrator
Girofar
20 A
FU 13 Pompă de apă
Ventilator condensator
Lumină cabină
Ştergător de parbriz
3. Mătură laterală
Motor ventilator cabină
10 A
FU 14 Motor ventilator conden-
sator
40 A
