- 3
1 Drzwi kabiny (opcja)
2 Punkt mocowania (4 szt.)
3 Korek baku
4 Kabina kierowcy (opcja)
5 Obrotowe światło ostrzegawcze
6 Wycieraczka (opcja)
7 Blokada pokrywy urządzenia
8 Kierunkowskazy (opcja)
9 Ogrzewanie/klimatyzacja (opcja)
10 Pole obsługi
11 Kierownica
12 stacyjka
13 Hamulec postojowy
14 Pedały
15 Fotel (z przełącznikiem kontaktu fotela)
16 Krata wentylacyjna (opcja)
17 Oświetlenie (opcja)
18 Koło tylne
19 Osłona silnika
20 Regulacja walca zamiatającego
21 Cyklon
22 Oświetlenie (opcja)
23 zbiornik śmieci
24 Miotła boczna
25 Koło przednie
26 Dostęp do walca zamiatającego
1 Dźwignia regulacji, trzecia miotła bocz-
na (opcja)
2 Klawisze funkcyjne
3 Przełącznik programów
4 Wskaźnik wielofunkcyjny
5 Skrzynka bezpieczeństwa miejsca pra-
cy
1 Ogrzewanie/klimatyzacja
2 Dysze wentylatora
3 Pokrętło, ustawianie zimnego powie-
trza klimatyzacji
4 Regulator temperatury ogrzewania
5 Pokrętło, ustawianie mocy dmuchawy
1 Podnoszenie/opuszczanie zbiornika
śmieci
2 Dźwignia regulacji, trzecia miotła bocz-
na (opcja)
3 Wł./Wył. trzeciej miotły bocznej (opcja)
4 oświetlenie
5 Włącznik obrotowego światła ostrze-
gawczego
6 Klakson
7 Oczyszczanie filtra pyłowego
8 Przełącznik wyboru kierunku jazdy
9 Nawilżanie miotły bocznej (opcja)
10 Otwieranie / zamykanie pokrywy po-
jemnika

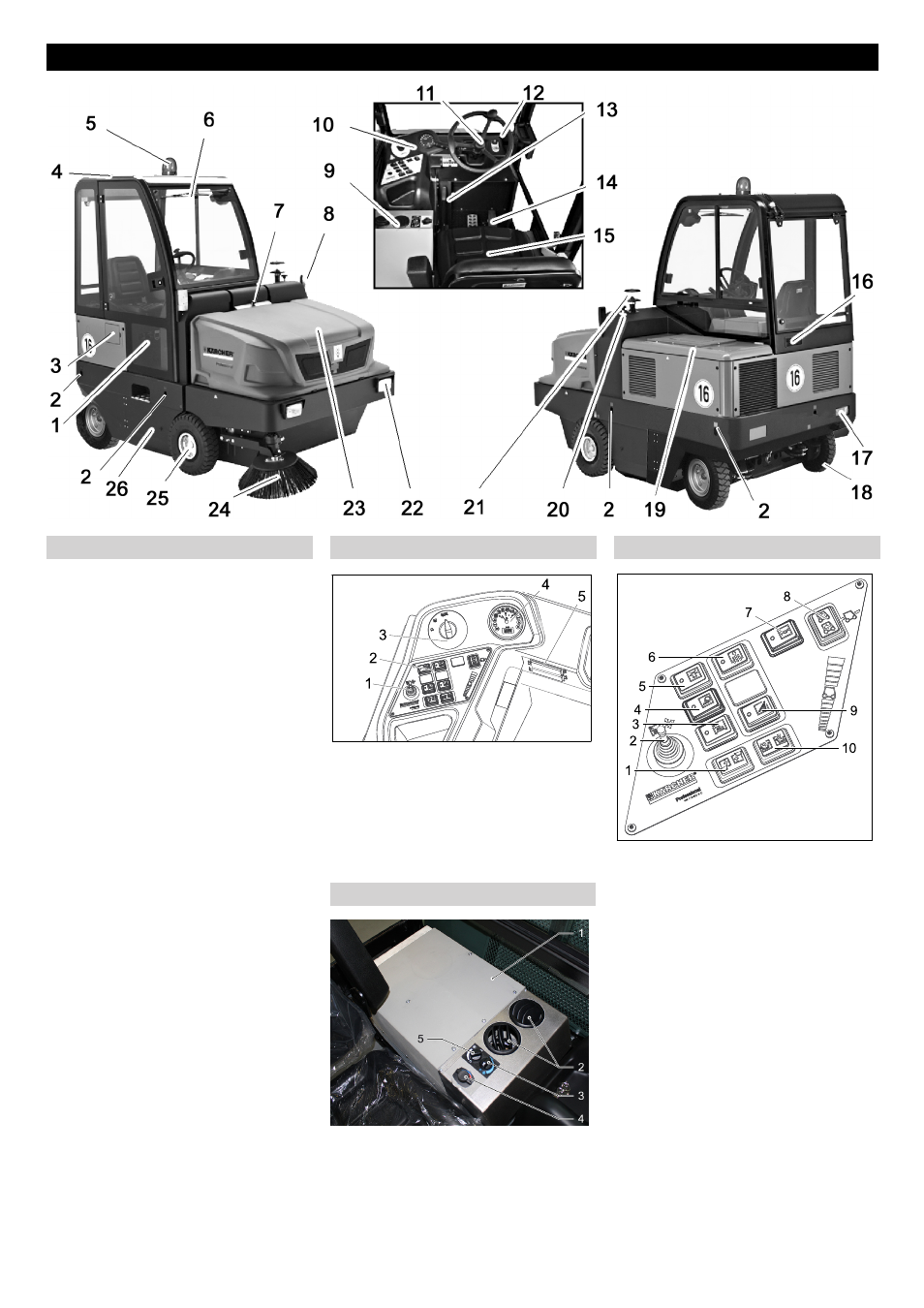

Elementy urządzenia
Rysunek zamiatarki Pole obsługi
Ogrzewanie/klimatyzacja (opcja)
Klawiesze funkcyjne
251 PL
