- 4

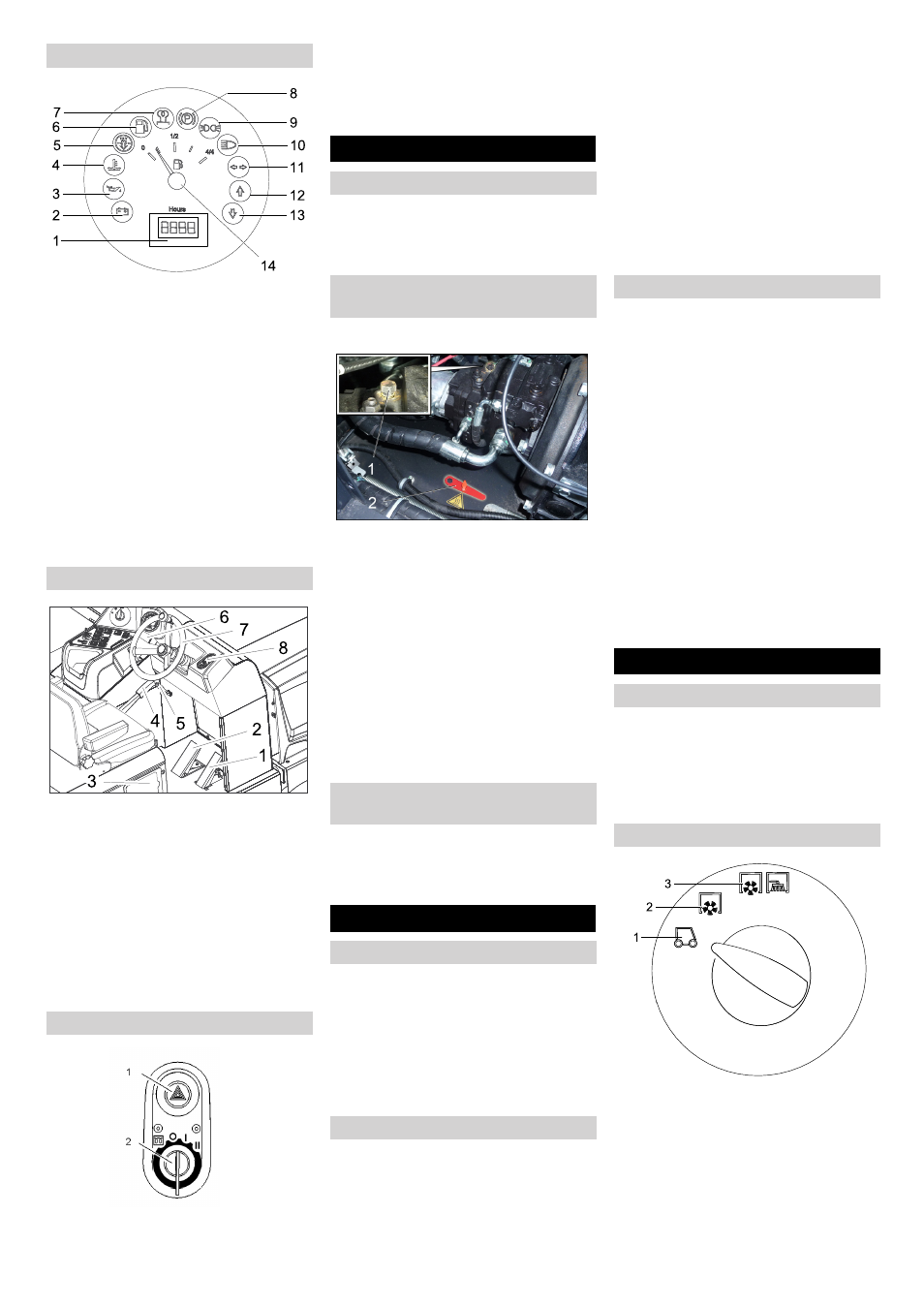

1 Betriebsstundenzähler
2 Ladewarnleuchte
3 Öldruckwarnleuchte
4 Kühlwassertemperaturwarnleuchte
5 Motoransaugluft
6 Warnleuchte Kraftstoffreserve
7 Vorglühkontrollleuchte
8 Kontrollleuchte (nicht angeschlossen)
9 Kontrollleuchte Standlicht
10 Kontrollleuchte Abblendlicht
11 Kontrollleuchte Blinker
12 Kontrollleuchte Fahrtrichtung Vorwärts
13 Kontrollleuchte Fahrtrichtung Rück-
wärts
14 Tankanzeige
1 Fahrpedal
2 Bremspedal
3 Tankklappe
4 Feststellbremse
5 Gebläsehebel
6 Hupe/Beleuchtung/Blinker (Option)
Hupen: Hebel außen drücken
Beleuchtung: Äußeren Ring drehen
Blinken: Hebel nach unten bzw. oben
7 Lenkrad
8 Zündschloss
1 Warnblinkschalter (Option)
2 Zündschlüssel
– Glühwendelsymbol: Vorglühen
– Stellung 0: Motor ausschalten
– Stellung 1: Zündung ein
– Stellung 2: Motor starten
 Feststellbremse lösen, dabei Bremspe-
dal drücken.
 Feststellbremse arretieren, dabei
Bremspedal drücken.
 Motorabdeckung öffnen.
1 Schraube für Freilauf
2 Spezialwerkzeug
 Schraube für Freilauf ca. 1 Umdrehung
öffnen (gegen Uhrzeigersinn).
Spezialwerkzeug verwenden.
Hinweis
Das Spezialwerkzeug (roter Schrauben-
schlüssel) befindet sich in einer Halterung
im Fahrzeugrahmen, neben dem Freilauf.
Vorsicht
Kehrmaschine ohne Eigenantrieb nicht
über längere Strecken und nicht schneller
als 10 km/h bewegen.
 Schraube für Freilauf bis Endstellung
zudrehen.
Spezialwerkzeug verwenden.
 Vor Inbetriebnahme, Betriebsanleitung
des Motorenherstellers lesen und ins-
besondere die Sicherheitshinweise be-
achten.
 Kehrmaschine auf einer ebenen Fläche
abstellen.
 Zündschlüssel abziehen.
 Feststellbremse arretieren.
 Füllstand des Kraftstofftanks prüfen.
 Motorölstand prüfen.
 Kühlwasserstand prüfen.
 Reifenluftdruck prüfen.
 Kehrwalze und Seitenbesen auf Ver-
schleiß und eingewickelte Bänder prü-
fen.
 Räder auf eingewickelte Bänder prüfen.
 Fliehkraftabscheider und Luftfilter prü-
fen, bei Bedarf reinigen.
 Funktion aller Bedienelemente prüfen.
 Gerät auf Beschädigungen untersu-
chen.
 Staubfilter mit der Taste Filterabreini-
gung abreinigen.
Hinweis: Beschreibung siehe Kapitel Pfle-
ge und Wartung.
ƽ
Gefahr
Explosionsgefahr!
– Es darf nur der in der Betriebsanleitung
angegebene Kraftstoff verwendet wer-
den.
– Nicht in geschlossenen Räumen tan-
ken.
– Rauchen und offenes Feuer ist verbo-
ten.
– Darauf achten, dass kein Kraftstoff auf
heiße Oberflächen gelangt.
 Motor abstellen.
 Tankklappe öffnen.
 Tankverschluss aufdrehen.
 Diesel-Kraftstoff tanken.
 Übergelaufenen Kraftstoff abwischen
und Tankverschluss schließen.
 Tankklappe schließen.
 Hebel Sitzverstellung nach außen zie-
hen.
 Sitz verschieben, Hebel loslassen und
einrasten.
 Durch Vor- und Zurückbewegen des
Sitzes prüfen, ob er arretiert ist.
1 Transportfahrt
2 Kehren mit Kehrwalze
3 Kehren mit Kehrwalze und Seitenbesen
Multifunktionsanzeige
Bedienelemente
Zündschloss
Vor Inbetriebnahme
Feststellbremse arretieren/lösen
Kehrmaschine ohne Eigenantrieb
bewegen
Kehrmaschine mit Eigenantrieb be-
wegen
Inbetriebnahme
Allgemeine Hinweise
Prüf- und Wartungsarbeiten
Täglich vor Betriebsbeginn
Tanken
Betrieb
Fahrersitz einstellen
Programme wählen
6 DE
