- 10
 Kontrollera lufttrycket i däcken.

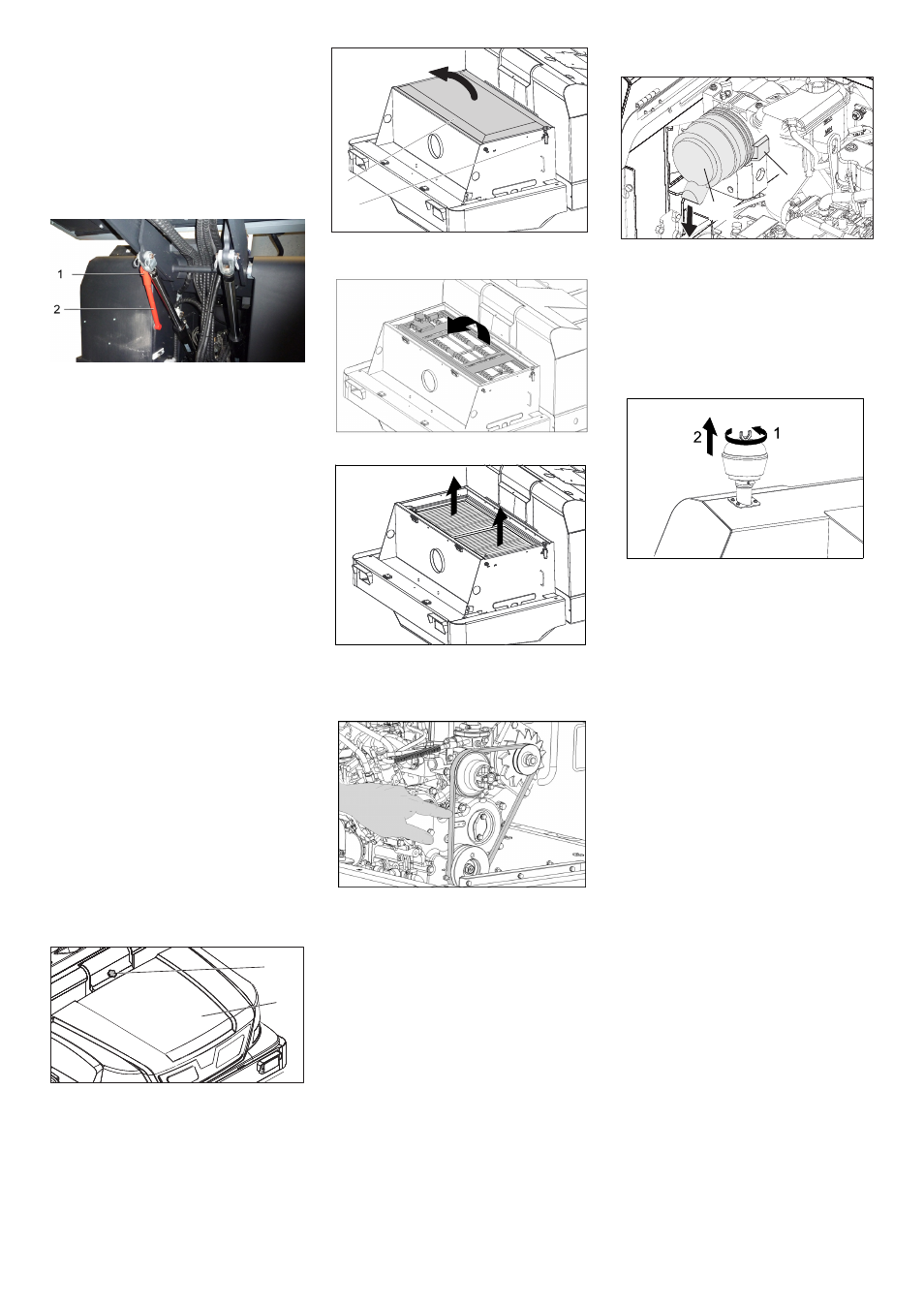

 Kör upp sopbehållare och säkra med
säkringsstag.
ƽ
Fara
Risk för skada! Sätt alltid säkerhetsstav på
plats när sopbehållaren är upphöjd.

Fäll upp säkringsstången för högtöm-
ning och stick in den i hållaren (säkrad).
1 Hållare säkringsstång
2 Säkringsstång
 Öppna sidoskydd, följ beskrivningen i
kapitlet "Byta sopvals".
 Lossa 6 vingmuttrar på fästplåten på si-
dan.
 Lossa 3 muttrar (NV 13) på främre fäst-
plåten.
 Tryck ner sidopackningen (långhål) tills
den befinner sig 1 - 3 mm från golvet.
 Skruva fast fästplåtar.
 Gör om proceduren på andra sidan.
 Ställ sopmaskinen på ett jämnt under-
lag.
 Anslut kontrollaggregatet till däckventi-
len.
 Kontrollera lufttrycket och korrigera vid
behov.
 Tillåtet lufttryck för däck, se tekniska
data.
 Rengör dammfilter med knappen filter-
rengöring.
ṇ
Varning
Töm sopbehållaren innan dammfiltret byts
ut. Bär dammskyddsmask vid arbeten på
filteranläggningen. Beakta säkerhetsföre-
skrfterna för arbeten med fint damm.
1 Låsning maskinhuv
2 Motorhuv
 Öppna spärren genom att skruva ur
skruven med stjärngrepp.
 Fäll maskinhuven framåt.
 Öppna filterskydd.
 Fäll filterskakaren framåt.
 Byt dammfilter.
 Stäng filterskyddet igen.
Drivremmen måste ge efter ca 7-9 mm vid
ett tryck på 10 kg.

Låt en auktoriserad Kärcher-kundtjänst
ställa in kilremmens spänning.
1 Tillslutning
2 Luftfilterhus
 Öppna locket.
 Ta loss luftfilterhuset.
 Byt ut luftfilterinsatsen.
Anvisning: Monteringsposition med ut-
blåsöppning neråt (se bild).
 Skruva loss vingmuttern på centrifugal-
kraftsavskiljaren.
 Rengör centrifugalkraftsavskiljaren.
 Skruva bort strålkastare.
 Lyft ut strålkastare och drag ur kontakt.
Observera: Tänk på kontakternas place-
ring.

Skruva isär strålkastare.
 Drag isär strålkastarhöljet men håll det
vågrätt eftersom lampenheten inte är
fastsatt.
 Släpp spärr på låsbygel och tag ut glöd-
lampa.
 Sätt i en ny glödlampa.
 Hopsättning i omvänd ordningsföljd.
Ställ in sidopackningar
Kontrollera lufttrycket i däcken
Rengör dammfilter manuellt
Byta ut dammfilter
1
2
Kontrollera och ställ in drivrem
2
1
Kontrollera och byta luftfilter
Byta glödlampa i strålkastaren (tillval)
1
2
