Ovládací a funkční prvky – Karcher KM 170-600 D User Manual
Page 223
-
3

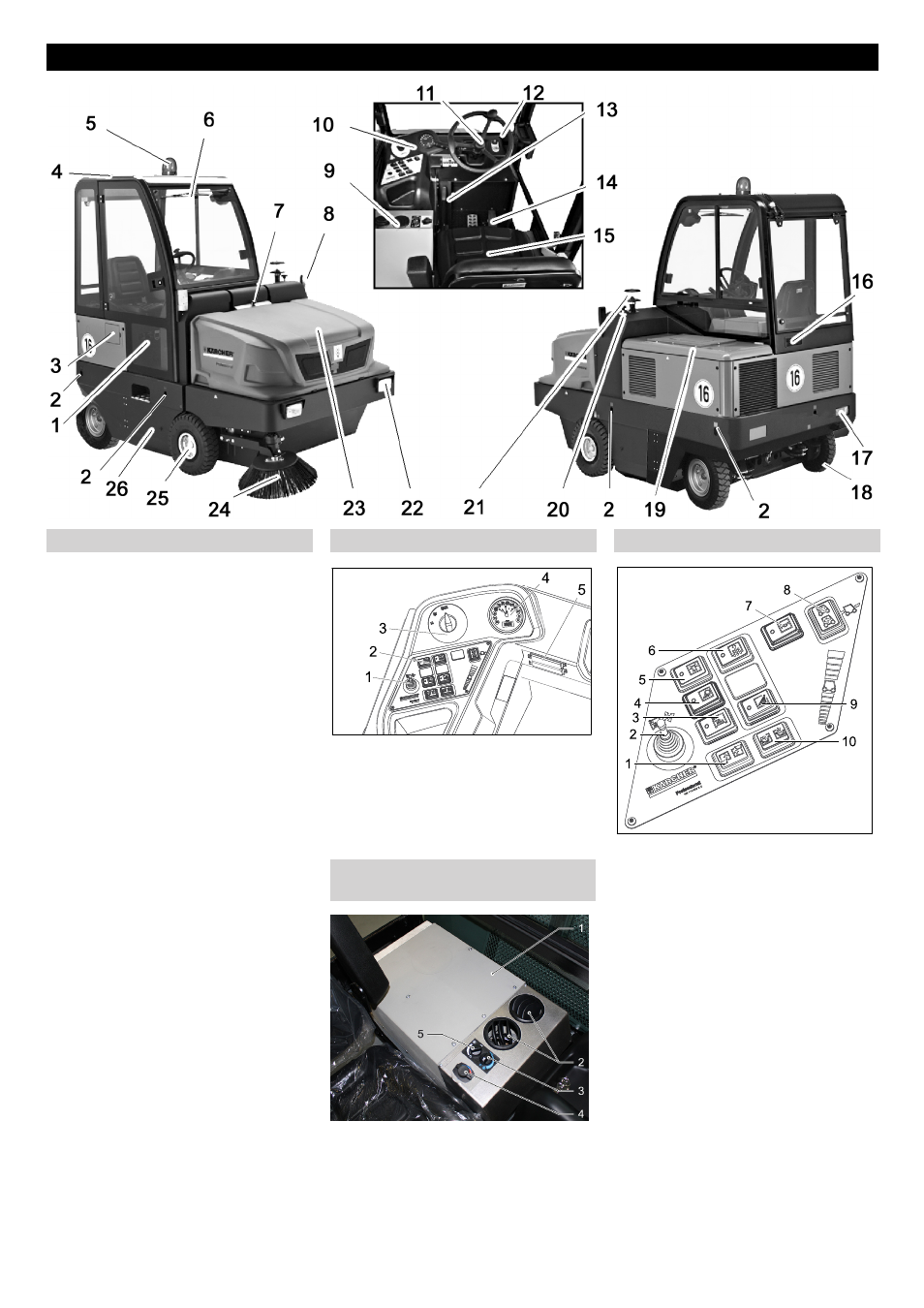

1 Dveře kabiny (volitelná výbava)
2 Uvazovací body (4x)
3 Klapka palivové nádrže
4 Kabina řidiče (volitelná výbava)
5 Otáčivá výstražná svítilna
6 Stěrače (volitelná výbava)
7 Zajištění kapoty
8 Blinkr (volitelná výbava)
9 Topení/klimatizace (volitelná výbava)
10 Ovládací panel
11 Volant
12 Zámek zapalování
13 Parkovací brzda
14 Pedály
15 Sedadlo (s kontaktním spínačem seda-
dla)
16 Větrací mříž (volitelná výbava)
17 Osvětlovací systém (volitelná výbava)
18 Zadní kolo
19 Kryt motoru
20 Nastavení zametacího válce
21 Odstředivý odlučovač
22 Osvětlovací systém (volitelná výbava)
23 Nádoba na nametené nečistoty
24 Postranní metla
25 Přední kolo
26 Přístup zametací válec
1 Nastavovací páka, třetí boční smeták
(volitelná výbava)
2 Funkční tlačítka
3 Přepínač programu
4 Multifunkční obrazovka
5 Skříň s pojistkami pracoviště
1 Topení/klimatizace
2 Trysky ventilace
3 Otočný regulátor, nastavení studeného
vzduchu klimatizace
4 Tepelný regulátor topení
5 Otočný regulátor, nastavení síly ventilá-
toru
1 Zvednout / spustit nádobu na nametený
materiál
2 Nastavovací páka, třetí boční smeták
(volitelná výbava)
3 Třetí boční kartáč Zap/Vyp (volitelná vý-
bava)
4 osvětlení
5 Zap/Vyp varovného majáčku
6 Signál
7 Očišťování pro prachový filtr
8 Přepínač směru jízdy
9 Přívod vody bočního smetáku (volitelná
výbava)
10 Otevření / zavření klapky nádoby
Ovládací a funkční prvky
Obrázek zametacího stroje
Ovládací panel
Topení/klimatizace
(volitelná výbava)
Funkční tlačítka
223
CS
