- 11

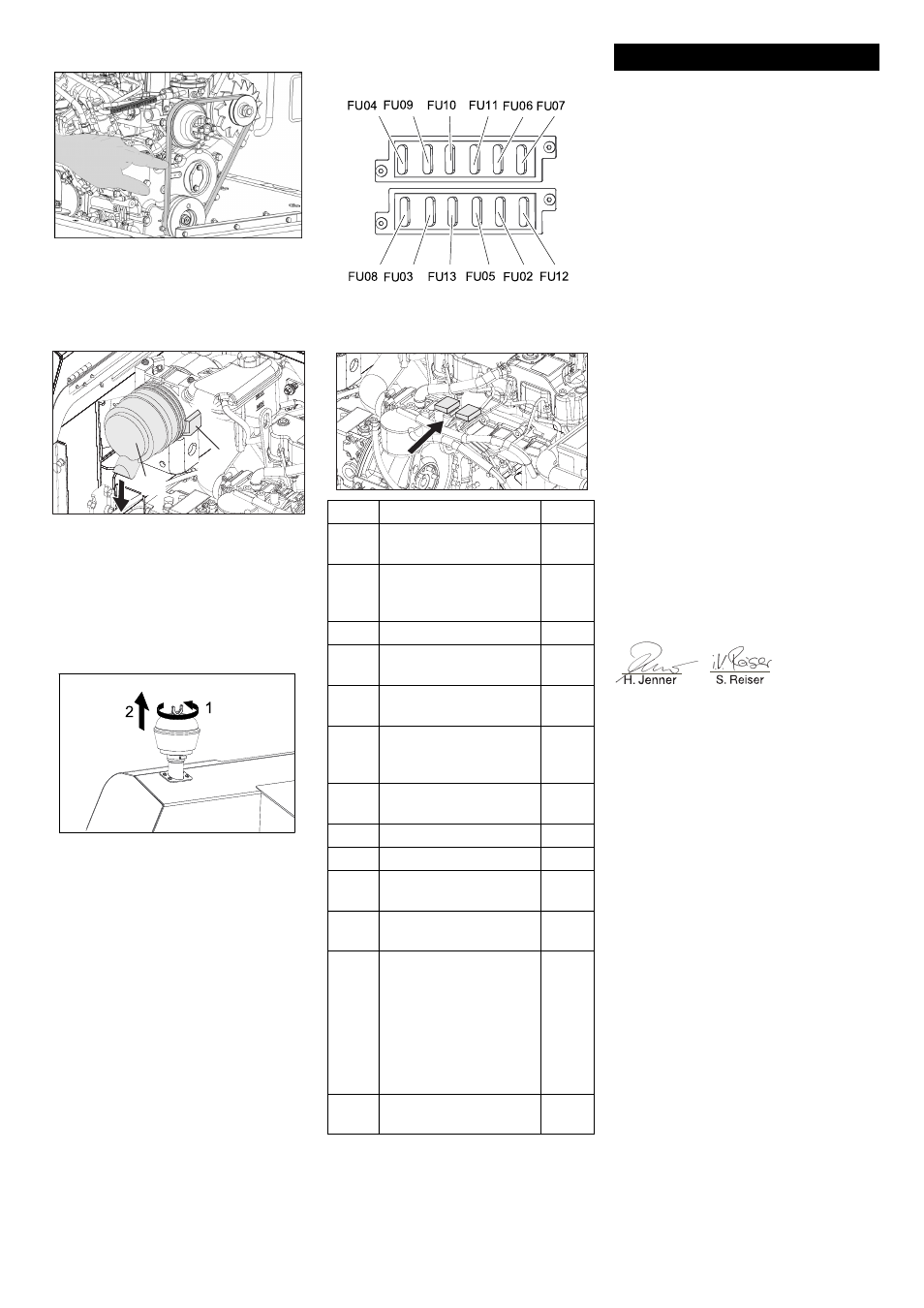

De V-riem moet bij een druk van 10 kg ca.
7-9 mm meegeven.

V-riemspanning laten instellen door de
geautoriseerde klantenservice.
1 Sluiting
2 Luchtfilterbehuizing
 Sluiting openen.
 Luchtfilterbehuizing wegnemen.
 Luchtfilterinzet vervangen.
Instructie: Inbouwpositie met uitblaas-
opening naar beneden (zie afbeelding).
 Vleugelmoer aan de centrifugaalsepa-
rator losschroeven.
 Centrifugaalseparator reinigen.
 Schijnwerper losschroeven.
 Schijnwerper wegnemen en stekker uit-
trekken.
Instructie: Posities van de stekkers in acht
nemen.

Schijnwerpers uiteenschroeven.
 Behuizing schijnwerpers uiteentrekken
en horizontaal houden aangezien de
lampeenheid niet bevestigd is.
 Sluitbeugel ontgrendelen en gloeilamp
eruitnemen.
 Nieuwe gloeilamp plaatsen.
 In omgekeerde volgorde weer in elkaar
zetten.
 Zekeringhouder openen.
 Zekeringen controleren.
Instructie: De zekeringen FU 01 en FU 14
bevinden zich in de motorruimte.
 Defecte zekeringen vervangen.
Instructie: Alleen zekeringen met dezelfde
zekeringswaarde gebruiken.
Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun-
damentele veiligheids- en gezondheidsei-
sen, zoals vermeld in de desbetreffende
EG-richtlijnen. Deze verklaring verliest
haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine
worden aangebracht.
De ondergetekenden handelen in opdracht
en met volmacht van de bedrijfsleiding.
Gevolmachtigde voor de documentatie:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2011/03/01
V-snaar controleren en instellen
Luchtfilter controleren en verwisselen
Gloeilamp schijnwerper (optie) vervan-
gen
1
2
Zekeringen verwisselen
FU 01 Hoofdzekering 60 A
FU 02 Noodknipperlichtinstalla-
tie
10 A
FU 03 Veiligheidsrelais
Multifunctionele weerga-
ve
10 A
FU 04 Brandstofpomp 10 A
FU 05 Tijdrelais
Stoelcontactschakelaar
30 A
FU 06 Claxon en ventilatormo-
tor hydraulische koeler
25 A
FU 07 Programmakeuzescha-
kelaar
Functies veegreservoir
10 A
FU 08 Remlichtschakelaar
Knipperlicht
10 A
FU 09 Verlichting links 7,5 A
FU 10 Verlichting rechts 7,5 A
FU 11 Werkverlichting voren
(dimlicht)
10 A
FU 12 Schudsysteem
Zwaailicht
20 A
FU 13 Waterpomp
Koelventilator condensa-
tor
Cabineverlichting
Ruitenwisser
3. Zijbezems
Motor van ventilator ca-
bine
10 A
FU 14 Ventilatormotor conden-
sator
40 A
EG-conformiteitsverklaring
Product: Veegzuigmachine opstap-
machine
Type: 1.186-xxx
Van toepassing zijnde EG-richtlijnen
2006/42/EG (+2009/127/EG)
2004/108//EG
2000/14/EG
Toegepaste geharmoniseerde normen
EN 60335–1
EN 60335–2–72
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008
Toegepaste landelijke normen
-
Toegepaste conformiteitsbeoordelings-
procedure
2000/14/EG: Bijlage V
Geluidsvermogensniveau dB(A)
Gemeten:
Gegarandeerd:
CEO Head of Approbation
71 NL
