- 9

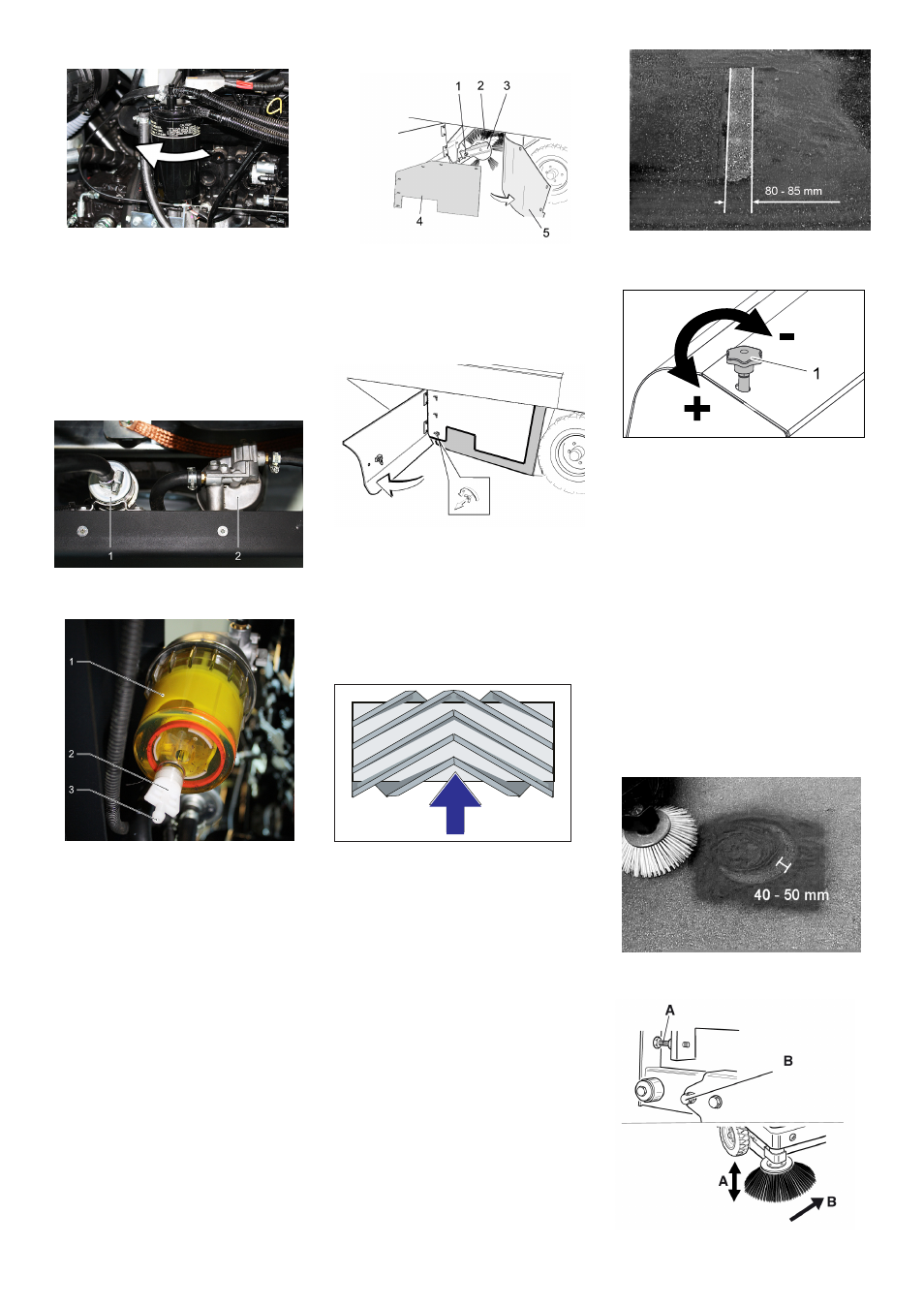

 Kruvige kütusefilter maha ja vahetage
välja.
Märkus
Enne paigaldamist täitke kütusefilter diisli-
ga.

Keerake uus kütusefilter peale.
 Pingutage kütusefiltrit pöördemomendi-
ga 20Nm.
1 Kütusepump
2 Veeeraldi
1 Veeeraldi
2 Väljalaskekruvi
3 Väljalaskeava
Märkus
Asetage kondensvee kogumiseks väljalas-
keava alla sobiv anum.

Avage väljalaskekruvi, laske kondens-
vesi välja ja keerake väljalaskekruvi
uuesti kinni.
 Käivitage mootor.
 Tõstke prahimahuti lõpuni üles.
 Seisake mootor.
 Seisupidur fikseerida
 Paigaldage üleval toimuva tühjenduse
jaoks kinnituslatt.
 Eemaldage pühkimisvaltsilt paelad või
nöörid.
 Võtke kinnituslatt välja.
 Käivitage mootor.
 Langetage prahimahuti lõpuni alla.
 Seisake mootor.
1 Pühkimisvaltsi kinnituskoha kinnitus-
kruvi
2 Pühkimisvalts
3 Pühkimisvaltsi kinnituskoht
4 Külgmise tihendi kinnitusplaat
5 Külgmine tihend
 Avage võtmega külgmised katted.
 Kruvige tiibmutrid kinnitusplaadil külg-
miselt tihendilt maha ja võtke kinnitus-
plaat maha.
 Lükake külgmine tihend välja.
 Keerake välja pühkimisvaltsi kinnitus-
pesa kruvi ja lükake kinnituspesa välja.
 Võtke pühkimisvalts välja.
Pühkimisvaltsi paigaldusasend sõidusuu-
nas (pealtvaade)
Märkus: Uut pühkimisvaltsi paigaldades
jälgige harjaste asendist.

Paigaldage uus pühkimisvalts. Pühki-
misvaltsi sooned tuleb panna vastas-
oleva nookuri nukkidele.
Märkus: Pärast uue pühkimisvaltsi paigal-
damist tuleb pühkimistaset uuesti regulee-
rida.
 Rehvirõhu kontrollimine.
 Lülitage välja puhur.
 Sõitke pühkimismasin tasasele ja sile-
dale pinnale, mis on märgatavalt tolmu-
ne või kriidine.
 Seadke programmilüliti pühkimisele
pühkimisvaltsiga.
 Seadke programmilüliti transpordisõidu
asendisse.
 Sõitke masin tagurpidi minema.
 Kontrollige pühkimistaset.
Pühkimisjälje vorm peab olema ühtlane
ristkülik laiusega 80-85.
Pühkimislaiuse reguleerimine:
1 Seadekruvi
 Reguleerige pühkimislaiust seadekru-
vist.
 Kontrollige pühkimistaset.
 Rehvirõhu kontrollimine.
 Tõstke külgmine hari üles.
 Sõitke pühkimismasin tasasele ja sile-
dale pinnale, mis on märgatavalt tolmu-
ne või kriidine.
 Seadke programmilüliti pühkimisele
pühkimisvaltsi ja külgmiste harjadega.
 Tõstke külgmine hari üles.
 Seadke programmi lüliti sõidule.
 Sõitke masin tagurpidi minema.
 Kontrollige pühkimistaset.
Pühkimistaseme laius peaks olema 40-
50 mm.
Kütusefiltri vahetamine
Kondensvee väljalaskmine diiselkütuse
veeseparaatorist
Pühkimisvaltsi kontrollimine
Pühkimisvaltsi väljavahetamine
Pühkimisvaltsi pühkimistaseme kontrol-
limine ja reguleerimine
Külgmise harja pühkimistaseme kontrol-
limine ja reguleerimine
344 ET
