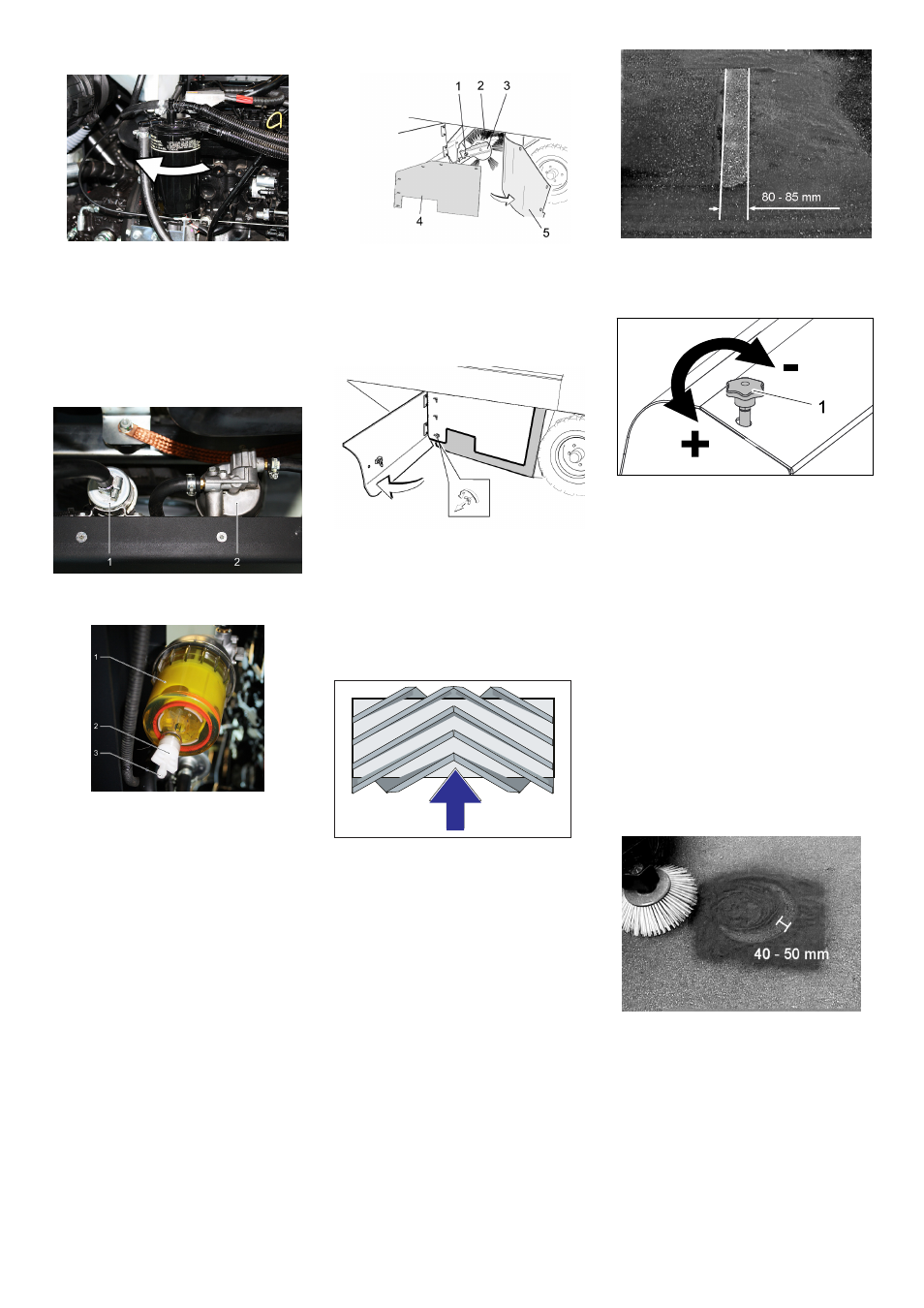

- 9
 Yakıt filtresini sökün ve değiştirin.
Not
Montajdan önce yakıt filtresine dizel yakıt
doldurun.

Yeni yakıt filtresini vidalayın.
 Yakıt filtresini 20Nm torkla sıkın.
1 Yakıt pompası
2 Su ayırıcı
1 Su ayırıcı
2 Tahliye tapası
3 Boşaltma deliği
Not
Kondensatı toplamak için, tahliye deliğinin
altına uygun bir kap koyun.

Tahliye tapasını açın, kondensatı bo-
şaltın ve tahliye tapasını kapatın.
 Motoru çalıştırın.
 Süpürme haznesini son konuma kadar
kaldırın.
 Motoru stop edin.
 Park frenini kilitleyin.
 Yüksek boşaltma emniyet çubuğunu
yerleştirin.
 Bantları veya ipleri döner silindirden çı-
kartın.
 Emniyet çubuğunu dışarı alın.
 Motoru çalıştırın.
 Süpürme haznesini son konuma kadar
indirin.
 Motoru stop edin.
1 Süpürme silindiri bağlantısının sabitle-
me cıvatası
2 Süpürme silindiri
3 Süpürme silindiri bağlantısı
4 Yan conta tutucu sacı
5 Yan conta
 Yan kaplamayı anahtarla açın.
 Tutucu sacdaki kelebe somunları yan
contadan sökün ve tutucu sacı çıkartın.
 Yan contayı dışarı doğru katlayın.
 Süpürme merdanesi yuvasının sabitle-
me cıvatasını sökün ve yuvayı dışarı
döndürün.
 Döner silindiri dışarı çıkartın.
Süpürme silindirinin montaj konumu süsüş
yönündedir (üstten görünüm)
Not: Yeni süpürme silindirini takarken fırça-
nın konumuna dikkat edin.

Yeni süpürme silindirini takın. Süpürme
silindirinin kanalları karşıdaki salınca-
ğın eksantriklerine takılmalıdır.
Not: Yeni süpürme merdanesinin montajın-
dan sonra süpürge seviyesi yeniden ayar-
lanmalıdır.
 Lastik hava basıncını kontrol edin.
 Vakum fanını kapatın.
 Toz veya kireçle kaplı olan süpürme
makinesini düz ve kaygan bir zeminde
sürün.
 Program şalterini süpürme silindiriyle
süpürme konumuna getirin.
 Program şalterini nakliye sürüşü konu-
muna getirin.
 Cihazı geriye doğru sürün.
 Süpürme aynasını kontrol edin.
Süpürge aynasının şekli, 80-85 mm geniş-
liğinde eşit bir kare oluşturmalıdır.
Süpürme yüzeyi genişliğinin ayarlanma-
sı:
1 Ayar vidası
 Ayar vidasının ayarını değiştirerek sü-
pürme yüzeyi konumunu ayarlayın.
 Süpürme aynasını kontrol edin.
 Lastik hava basıncını kontrol edin.
 Yan fırçaları kaldırın.
 Toz veya kireçle kaplı olan süpürme
makinesini düz ve kaygan bir zeminde
sürün.
 Program şalterini süpürme silindiri ve
yan fırçayla süpürme konumuna getirin.
 Yan fırçaları kaldırın.
 Program şalterini sürüş konumuna geti-
rin.
 Cihazı geriye doğru sürün.
 Süpürme aynasını kontrol edin.
Süpürme yüzeyinin genişliği 40-50 mm ara-
sında olmalıdır.
Yakıt filtresinin değiştirilmesi
Dizel yakıt su ayırıcıdaki kondensatın
boşaltılması
Döner silindirin kontrolü
Döner silindirin değiştirilmesi
Döner silindire ait süpürge aynasının
kontrol edilmesi ve ayarlanması
Yan fırçanın süpürge yüzeyinin kontrol
edilmesi ve ayarlanması
