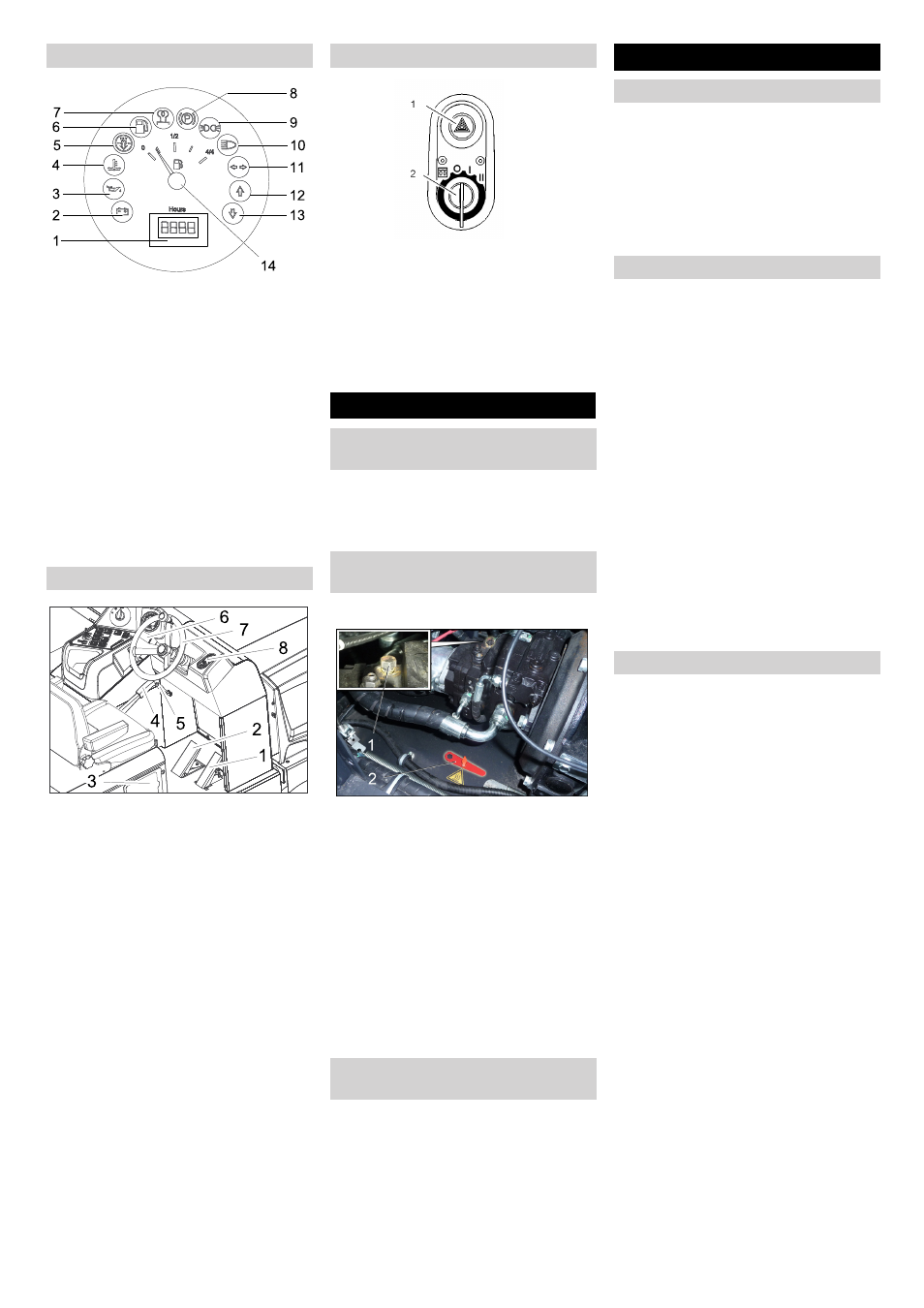

- 4
1 Brojač sati rada
2 Upozoravajuće svjetlo punjenja
3 Upozoravajuće svjetlo tlaka ulja
4 Upozoravajuće svjetlo temperature ras-
hladne vode
5 Usisni zrak motora
6 Upozoravajuće svjetlo rezerve goriva
7 Indikator predzagrijavanja
8 Indikator (nije priključen)
9 Indikator parkirnog svjetla
10 Indikator kratkih prednjih svjetala
11 Indikator pokazivača smjera
12 Indikator vožnje prema naprijed
13 Indikator vožnje unatrag
14 Prikaz spremnika goriva
1 Vozna pedala
2 Papučica kočnice
3 Poklopac spremnika za gorivo
4 Pozicijska (ručna) kočnica
5 Poluga ventilatora
6 Sirena/osvjetljenje/pokazivači smjera
(opcija)
Aktiviranje sirene: Pritisnite polugu pre-
ma van
Osvjetljenje: Okrenite vanjski prsten
Signaliziranje skretanja: Poluga prema
donje odnosno gore
7 Upravljač
8 Kontaktna brava
1 Sklopka s upozoravajućim trepćućim
svjetlom (opcija)
2 Kontaktni ključ
– Simbol užarene niti: Predzagrijavanje
– Položaj 0: isključivanje motora
– Položaj 1: paljenje
– Položaj 2: pokretanje motora
 Otpustite parkirnu kočnicu pritišćući pri-
tom kočnu papučicu.
 Aktivirajte parkirnu kočnicu pritišćući
pritom kočnu papučicu.
 Otvorite poklopac motora.
1 Vijak za slobodni hod
2 Specijalni alat
 Otvorite vijak za slobodni hod za oko 1
pun krug (ulijevo).
Primijenite specijalni alat.
Napomena
Specijalni alat (crveni odvijač) nalazi se u
držaču u okviru vozila pored poluge slobod-
nog hoda.
Oprez
Stroj za metenje se bez vlastitog pogona
ne smije kretati na duljim relacijama i ne
brže od 10 km/h.
 Potpuno zatvorite vijak za slobodni hod.
Primijenite specijalni alat.
 Prije stavljanja u pogon pročitajte i
obratite pažnju na upute za rad koje iz-
daje proizvođač motora, a prvenstveno
na sigurnosne naputke.
 Stroj za metenje postavite na ravnu
podlogu.
 Izvucite kontaktni ključ.
 Zakočite pozicijsku kočnicu.
 Provjerite napunjenost spremnika za
gorivo.
 Provjerite razinu motornog ulja.
 Provjerite razinu rashladne vode.
 Provjerite tlak zraka u gumama.
 Provjerite pohabanost valjka za mete-
nje i bočnih metli te da u njima nema
upletenih vrpci.
 Provjerite ima li upletenih vrpci u kotači-
ma.
 Provjerite centrifugalni separator i filtar
za zrak pa ih prema potrebi očistite.
 Provjerite ispravnost svih komandnih
elemenata.
 Provjerite je li uređaj oštećen.
 Očistite filtar za prašinu pomoću preki-
dača za čišćenje filtra.
Napomena: Za opis vidi poglavlje "Njega i
održavanje".
ƽ
Opasnost
Opasnost od eksplozije!
– Smiju se koristiti samo goriva navedena
u uputama za rad.
– Ne punite gorivo u zatvorenim prostori-
jama.
– Pušenje i otvoreni plamen su zabranje-
ni.
– Pazite da gorivo ne dođe u dodir s vru-
ćim površinama.
 Isključite motor.
 Otvorite poklopac spremnika za gorivo.
 Odvijte zaklopac spremnika za gorivo.
 Ulijte dizel gorivo.
 Prebrišite preliveno gorivo i zatvorite
zaklopac spremnika.
 Zatvorite poklopac spremnika za gori-
vo.
Višenamjenski pokazivač
Opslužni elementi
Kontaktna brava
Prije prve uporabe
Aktiviranje i otpuštanje parkirne
kočnice
Kretanje stroja za metenje bez vla-
stitog pogona
Kretanje stroja za metenje s vlasti-
tim pogonom
Stavljanje u pogon
Opće napomene
Ispitni i servisni radovi
Svakodnevno prije početka radova
Punjenje goriva
296 HR
