Komandni i funkcijski elementi – Karcher KM 170-600 D User Manual
Page 295
-
3
1 Vrata kabine (opcija)
2 Mjesto vezivanja (4x)
3 Poklopac spremnika za gorivo
4 Upravljačka kabina (opcija)
5 Rotacijsko svjetlo
6 Brisači stakla (opcija)
7 Zaporni klizač poklopca uređaja
8 Pokazivači smjera (opcija)
9 Grijanje/klima-uređaj (opcija)
10 Komandno polje
11 Upravljač
12 Kontaktna brava
13 Pozicijska (ručna) kočnica
14 Papučica
15 Sjedalo (s kontaktnim prekidačem)
16 Ventilacijska rešetka (opcija)
17 Rasvjetni sustav (opcija)
18 Stražnji kotač
19 Poklopac motora
20 Poluga za pozicioniranje valjka za me-
tenje
21 Centrifugalni separator
22 Rasvjetni sustav (opcija)
23 Spremnik nakupljene prljavštine
24 Bočna metla
25 Prednji kotač
26 Pristup valjku za metenje
1 Poluga za pozicioniranje treće bočne
metle (opcija)
2 Funkcijske tipke
3 Programski prekidač
4 Višenamjenski zaslon
5 Kutija s osiguračima na radnom mjestu
1 Grijanje/klima-uređaj
2 Mlaznice ventilatora
3 Okretni regulator za namještanje hlad-
nog zraka klima-uređaja
4 Regulator temperature grijača
5 Okretni regulator za namještanje jačine
ventilatora
1 Podizanje i spuštanje spremnika za pr-
ljavštinu
2 Poluga za pozicioniranje treće bočne
metle (opcija)
3 Uključivanje i isključivanje treće bočne
metle (opcija)
4 Osvjetljenje
5 Uključivanje i isključivanje rotacijskog
svjetla
6 Sirena
7 Čišćenje filtra za prašinu
8 Poluga za odabir smjera vožnje
9 Vlaženje bočne metle (opcija)
10 Otvaranje i zatvaranje poklopca spre-
mnika

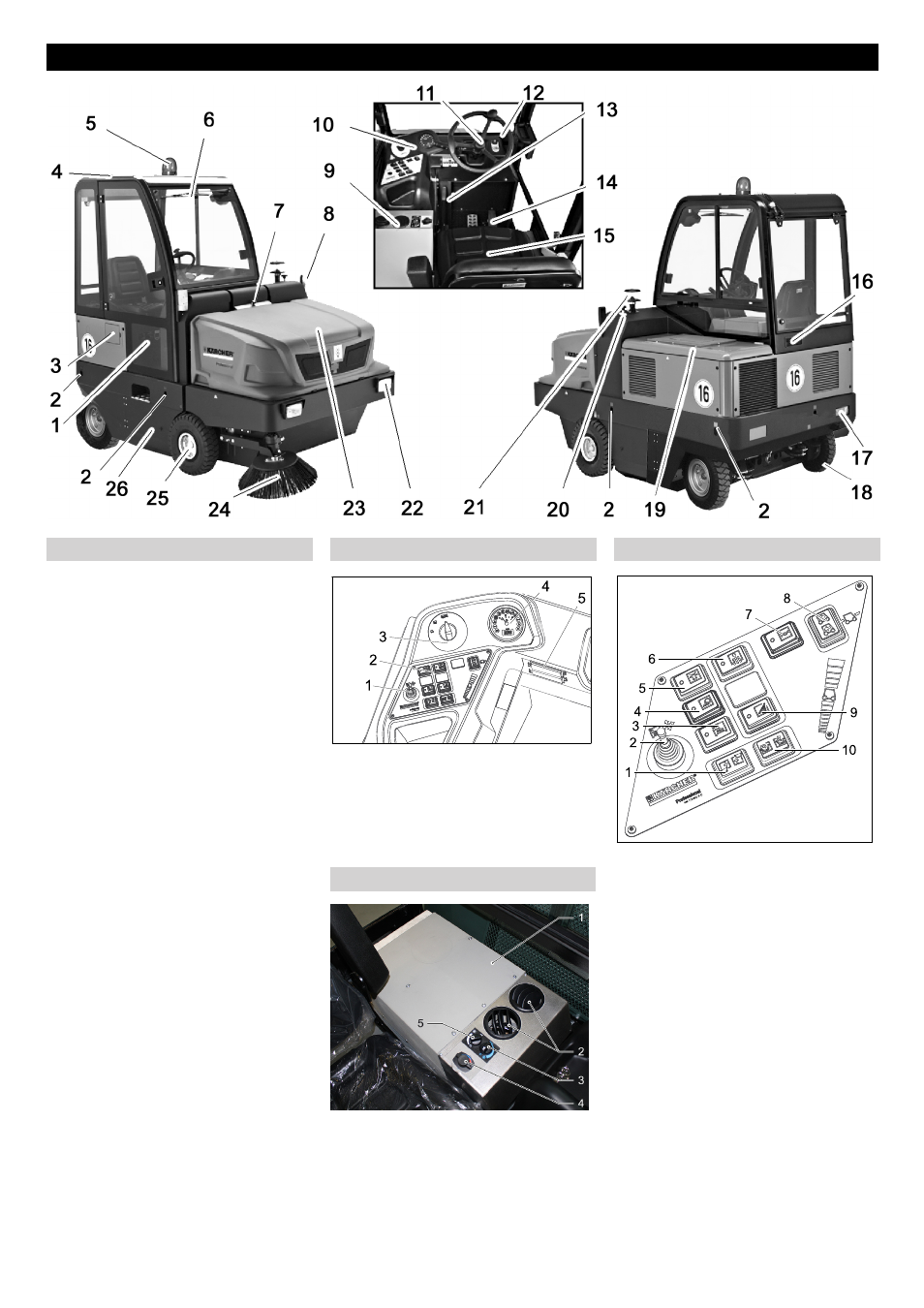

Komandni i funkcijski elementi
Slika stroja za metenje
Komandno polje
Grijanje/klima-uređaj (opcija)
Funkcijske tipke
295
HR
