Karcher KM 170-600 D - Manual (Page 12)

- 10

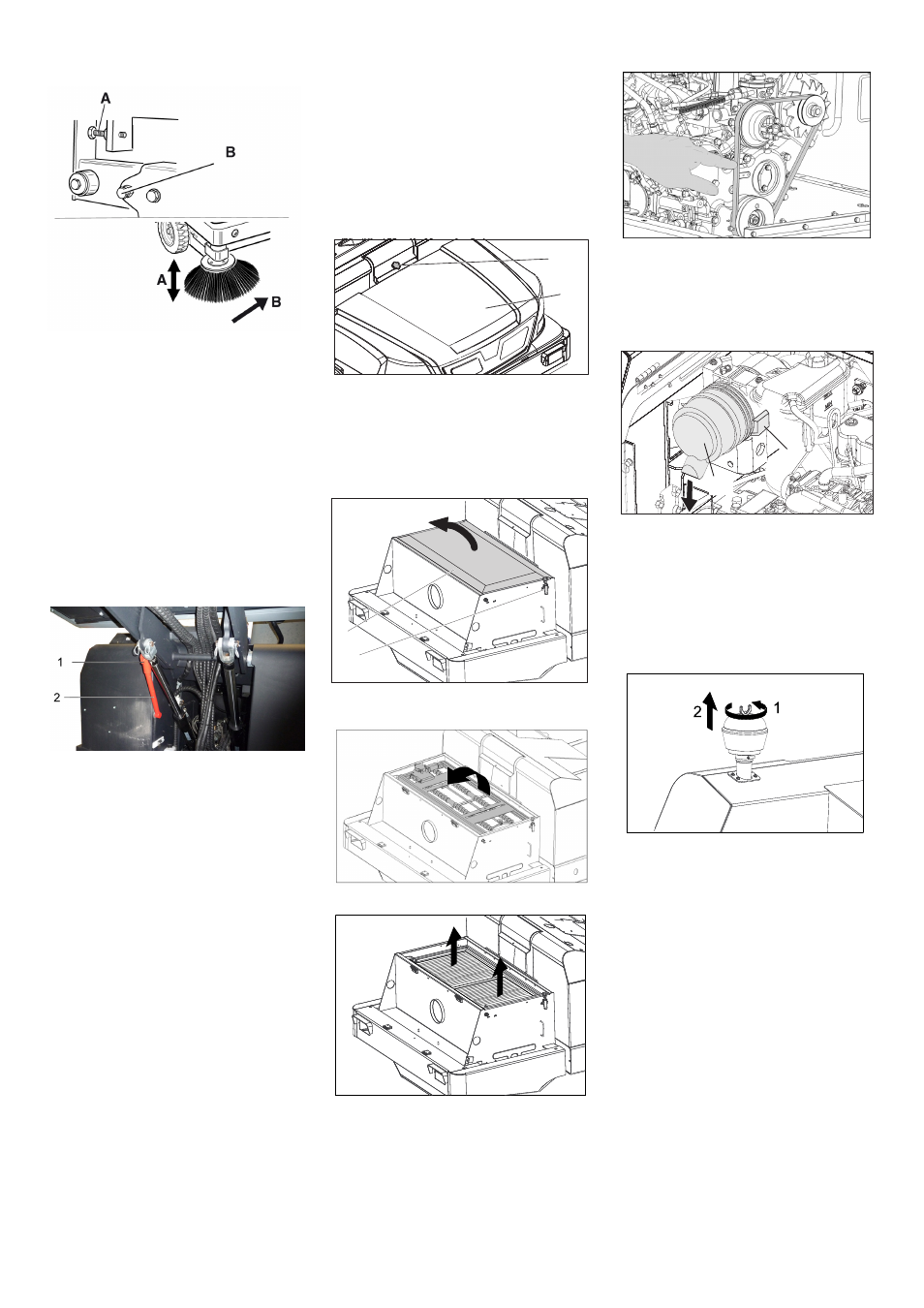

Die Breite des Kehrspiegels sollte zwi-
schen 40-50 mm sein.
 Kehrspiegel mit den zwei Einstell-
schrauben korrigieren.
 Kehrspiegel prüfen.
 Reifenluftdruck prüfen.
 Kehrgutbehälter hochfahren und mit Si-
cherungsstange sichern.
ƽ Gefahr
Verletzungsgefahr! Sicherungsstange bei
angehobenem Kehrgutbehälter immer ein-
setzen.

Sicherungsstange für Hochentleerung
nach oben klappen und in den Halter
stecken (gesichert).
1 Halter Sicherungsstange
2 Sicherungsstange
 Seitenverkleidung öffnen wie unter Ka-
pitel „Kehrwalze wechseln“ beschrie-
ben.
 6 Flügelmuttern am seitlichen Halte-
blech lösen.
 3 Muttern (SW 13) am vorderen Halte-
blech lösen.
 Seitliche Dichtung soweit nach unten
drücken (Langloch) bis sie einen Ab-
stand von 1 - 3 mm zum Boden auf-
weist.
 Haltebleche festschrauben.
 Den Vorgang auf der anderen Geräte-
seite wiederholen.
 Kehrmaschine auf einer ebenen Fläche
abstellen.
 Luftdruckprüfgerät am Reifenventil an-
schließen.
 Luftdruck prüfen und bei Bedarf Druck
korrigieren.
 Zulässiger Reifenluftdruck siehe techni-
sche Daten.
 Staubfilter mit der Taste Filterabreini-
gung abreinigen.
ṇ
Warnung
Vor Beginn des Staubfilterwechsels Kehr-
gutbehälter entleeren. Bei Arbeiten an der
Filteranlage Staubschutzmaske tragen. Si-
cherheitsvorschriften über den Umgang mit
Feinstäuben beachten.
1 Verriegelung Gerätehaube
2 Gerätehaube
 Verriegelung öffnen, dazu Sterngriff-
schraube herausdrehen.
 Gerätehaube nach vorne klappen.
 Filterabdeckung öffnen.
 Filterabrüttler nach vorne klappen.
 Staubfilter auswechseln.
 Filterabdeckung wieder schließen.
Der Keilriemen muss bei einem Druck von
10 kg ca. 7-9 mm nachgeben.

Keilriemenspannung durch autorisier-
ten Kundendienst einstellen lassen.
1 Verschluss
2 Luftfiltergehäuse
 Verschluss öffnen.
 Luftfiltergehäuse abnehmen.
 Luftfiltereinsatz austauschen.
Hinweis: Einbauposition mit Ausblas-
öffnung nach unten (siehe Abbildung).
 Flügelmutter am Fliehkraftabscheider
abschrauben.
 Fliehkraftabscheider reinigen.
 Scheinwerfer abschrauben.
 Scheinwerfer herausnehmen und Ste-
cker abziehen.
Hinweis: Positionen der Stecker beachten.

Scheinwerfer auseinanderschrauben.
 Scheinwerfergehäuse auseinanderzie-
hen und dabei waagerecht halten, da
die Lampeneinheit nicht befestigt ist.
 Verschlussbügel entriegeln und Glüh-
lampe herausnehmen.
 Neue Glühlampe einbauen.
 In umgekehrter Reihenfolge zusam-
menbauen.
Seitliche Dichtungen einstellen
Reifenluftdruck prüfen
Staubfilter manuell abreinigen
Staubfilter auswechseln
1
2
2
1
Keilriemen prüfen und einstellen
Luftfilter prüfen und wechseln
Glühlampe Scheinwerfer (Option) aus-
wechseln
1
2
12 DE
