- 4

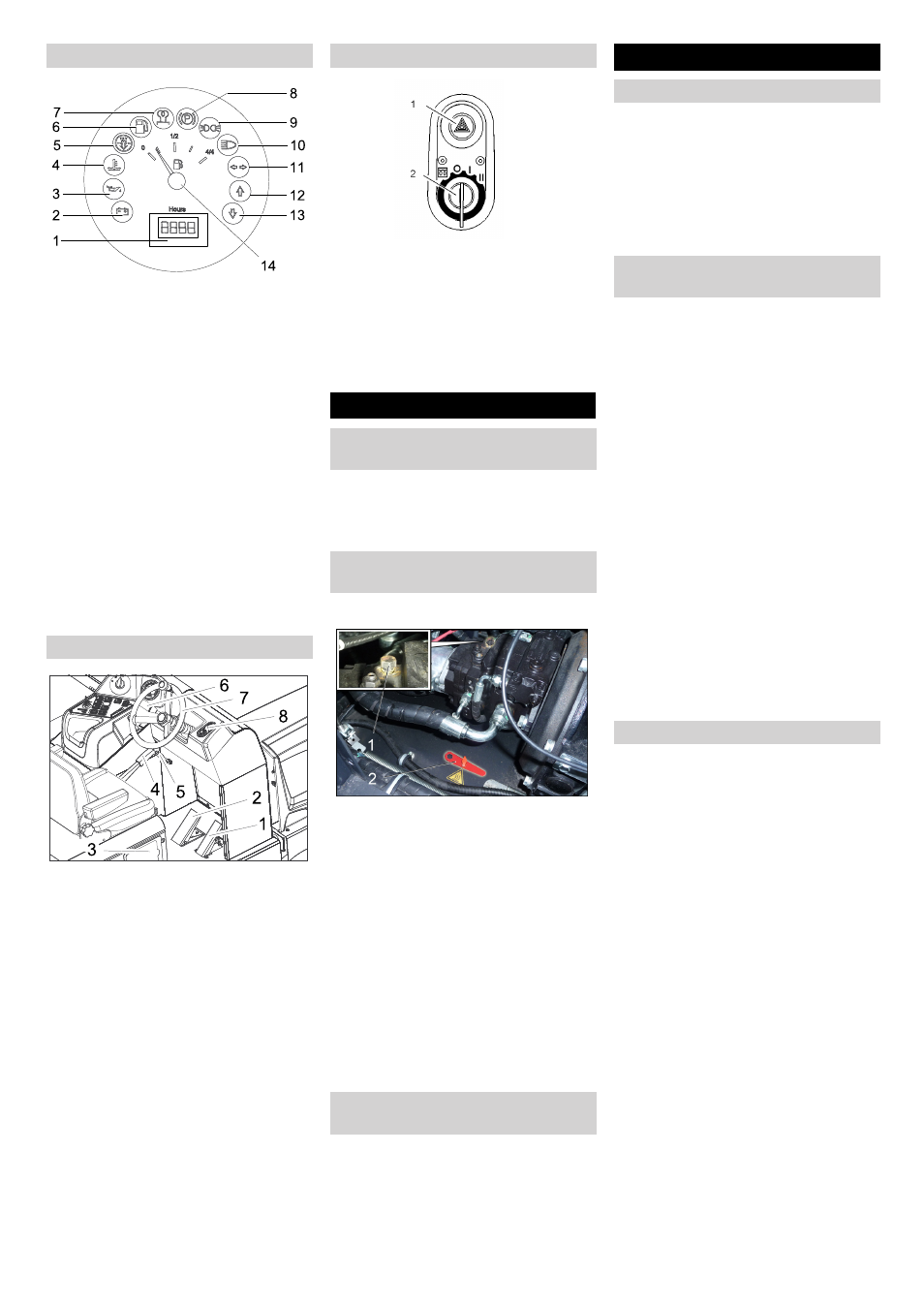

1 Contador de horas de servicio
2 Piloto de advertencia de carga
3 Piloto de advertencia de la presión del
aceite
4 Piloto de advertencia de la temperatura
del radiador
5 Aire de aspiración del motor
6 Piloto de advertencia de la reserva de
combustible
7 Piloto de control de precalentamiento
8 Piloto de control (no conectado)
9 Piloto de control luz fija
10 Piloto de control de la luz de cruce
11 Piloto de control del intermitente
12 Piloto de control de la dirección de mar-
cha hacia delante
13 Piloto de control de la dirección de mar-
cha hacia atrás
14 Indicador del depósito
1 Pedal acelerador
2 Pedal del freno
3 Trampilla del depósito
4 Freno de estacionamiento
5 Palanca del ventilador
6 Bocina/Iluminación/intermitente (opcio-
nal)
Tocar la bocina: presionar la palanca
hacia fuera
Iluminación: Girar el anillo exterior
Parpadear: Palanca hacia abajo o ha-
cia arriba
7 Volante
8 Cerradura de encendido
1 Interruptor de advertencia (Opcional)
2 Llave de encendido
– Símbolo de filamento incadescente
Precalentamiento
– Posición 0: Apagar el motor
– Posición 1: Ignición conectada
– Posición 2: Arrancar el motor
 Soltar el freno de estacionamiento, al
hacerlo, pise el pedal de freno.
 Bloquear el freno de estacionamiento,
al hacerlo, pise el pedal de freno.
 Abrir la cubierta del motor.
1 Tornillo para marcha libre
2 Herramienta especial
 Abrir el tornillo aprox. 1 vuelta para la
marcha libre (en el sentido contrario a
las agujas del reloj).
Utilizar una herramienta especial.
Nota
La herramienta especial (llave de rosca ro-
sa) se encuentra en un soporte en el basti-
dor del vehículo, junto a la palanca de
marcha libre.
Precaución
No mover la escoba mecánica sin acciona-
miento propio ni por tramos largos y no avan-
zar a una velocidad superior a 10 km/h.
 Girar el tornillo para la marcha libre
hasta la posición final.
Utilizar una herramienta especial.
 Antes de la puesta en marcha, leer el
manual de instrucción del fabricante del
motor, especialmente las indicaciones
de seguridad.
 Coloque la escoba mecánica sobre una
superficie plana.
 Quite la llave de encendido.
 Active el freno de estacionamiento.
 Verifique el nivel de llenado del depósi-
to de combustible.
 Verifique el nivel de aceite del motor.
 Comprobar el nivel de refrigerador.
 Controle la presión de los neumáticos.
 Comprobar el desgaste de los cepillos
rotativos y la escoba lateral y si hay cin-
tas enrolladas.
 Comprobar si en las ruedas hay cuer-
das enrolladas.
 Compruebe el separador centrífugo y el
filtro de aire; en caso necesario, límpie-
lo.
 Compruebe el funcionamiento de todos
los elementos de mando.
 Comprobar si las mangueras están da-
ñadas.
 Limpiar el filtro de polvo con la tecla de
limpieza de filtros.
Nota: Descripción, véase el capítulo "Cui-
dado y mantenimiento"
ƽ
Peligro
Peligro de explosiones
– Sólo se debe utilizar el combustible in-
dicado en el manual de instrucciones.
– El reabastecimiento de combustible no
debe realizarse en lugares cerrados.
– Está prohibido fumar y exponer el lugar
a una llama directa.
– Cerciórese de que el combustible no
entre en contacto con superficies ca-
lientes.
 Apague el motor.
 Abrir la tapa del depósito.
 Abrir el cierre del depósito.
 Repostar diesel.
 Limpie el combustible que se haya ver-
tido y cierre la tapa del depósito.
 Cerrar la tapa del depósito.
Indicador multifuncional
Elementos de mando
Cerradura de encendido
Antes de la puesta en marcha
Bloquear/desbloquear freno de
estacionamiento
Movimiento de la escoba mecánica
sin autopropulsión
Movimiento de la escoba mecánica
con autopropulsión
Puesta en marcha
Indicaciones generales
Trabajos de inspección y
mantenimiento
Diariamente antes de conectar la instala-
ción
Repostar
78 ES
