- 11
1 Zatvarač
2 Kućište filtra za zrak
 Otvorite zatvarač.
 Uklonite kućište filtra za zrak.
 Zamijenite uložak filtra za zrak.
Napomena: Položaj ugradnje s ispuš-
nim otvorom prema dolje (vidi sliku).
 Odvijte leptir maticu na centrifugalnom
separatoru.
 Očistite centrifugalni separator.
 Odvijte prednje svjetlo.
 Izvadite svjetlo i izvucite utikače.
Napomena: Pazite na položaje utikača.

Odvijte vijke na prednjem svjetlu.
 Rastavite kućište prednjeg svjetla drže-
ći ga pritom vodoravno, jer lampa nije
pričvršćena.
 Otkačite zapornu kuku i izvadite žarulju.
 Ugradite novu žaruljicu.
 Sklopite uređaj obrnutim redoslijedom.
 Otvorite držač osigurača.
 Provjerite osigurače.
Napomena: Osigurači FU 01 i FU 14 nala-
ze se u prostoru motora.
 Neispravne osigurače zamijenite no-
vim.
Napomena: Koristite samo osigurače iste
jakosti.
Izjavljujemo da navedeni uređaj u svojoj
zamisli i konstrukciji te kod nas korištenoj
izvedbi odgovara osnovnim sigurnosnim i
zdravstvenim zahtjevima u skladu s niže
navedenim direktivama Europske Zajedni-
ce. Ova izjava gubi valjanost u slučaju iz-
mjene stroja koja nisu ugovorene s nama.
Potpisnici rade po nalogu i s ovlaštenjem
poslovodstva.
Opunomoćeni za izradu dokumentacije:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Faks:+49 7195 14-2212
Winnenden, 2011/03/01

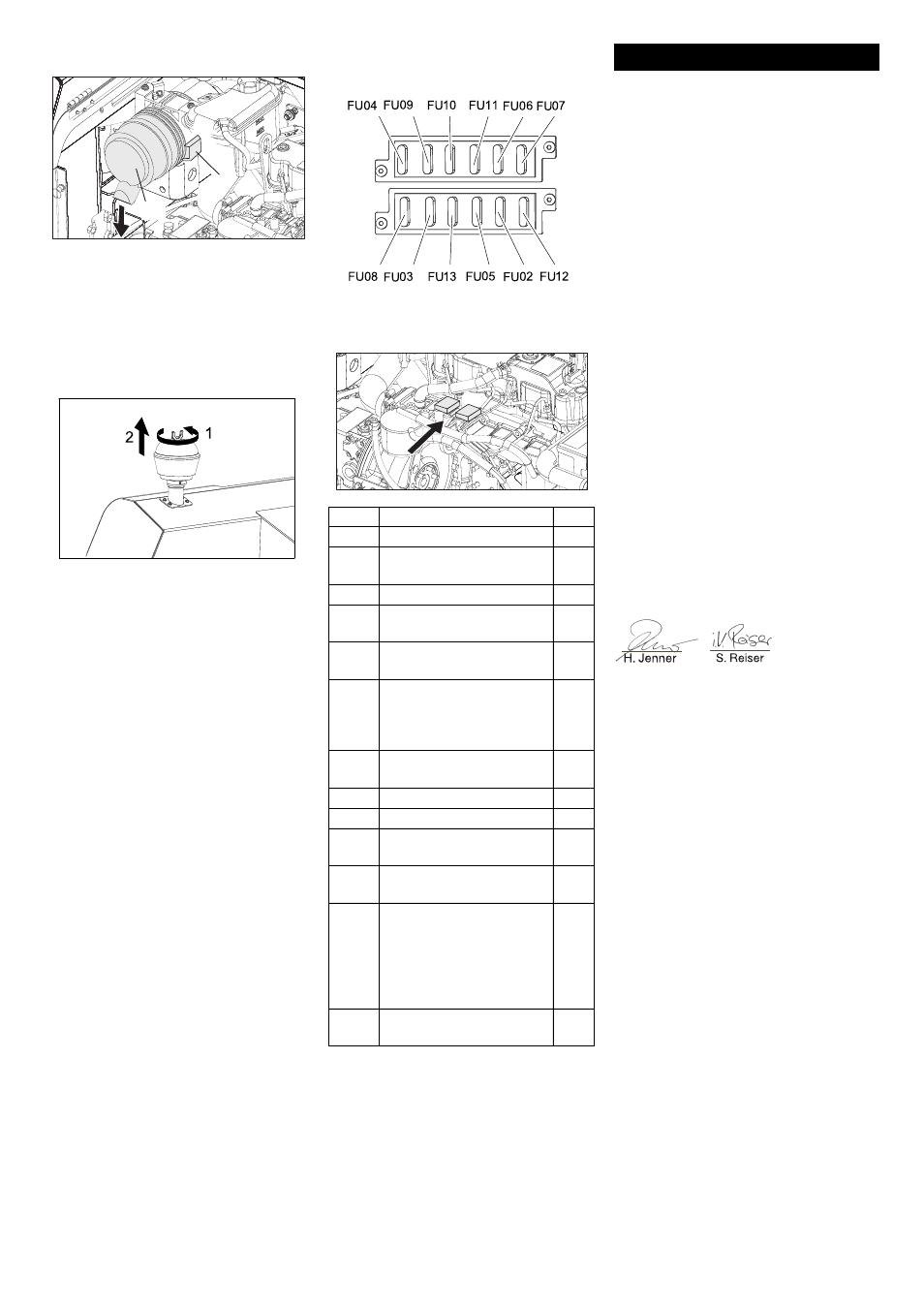

Provjera i zamjena filtra za zrak
Zamjena žarulja prednjeg svjetla (opcija)
1
2
Zamjena osigurača
FU 01 Glavni osigurač 60 A
FU 02 Upozoravajuća bljeskalica 10 A
FU 03 Sigurnosni relej
Višenamjenski zaslon
10 A
FU 04 Pumpa za gorivo 10 A
FU 05 Vremenski relej
Kontaktni prekidač sjedala
30 A
FU 06 Sirena i motor ventilatora
hidrauličkog hladnjaka
25 A
FU 07 Sklopka za odabir progra-
ma
Funkcije spremnika za pr-
ljavštinu
10 A
FU 08 Prekidač stop svjetla
Migavci
10 A
FU 09 Svjetlo s lijeve strane 7,5 A
FU 10 Svjetlo s desne strane 7,5 A
FU 11 Prednje radno svjetlo
(prednje svjetlo)
10 A
FU 12 Vibracijski sustav
Rotacijsko svjetlo
20 A
FU 13 Pumpa za vodu
Ventilator kondenzatora
Svjetlo u kabini
Brisač vjetrobrana
3. Bočna metla
Motor ventilatora u kabini
10 A
FU 14 Motor ventilatora konden-
zatora
40 A
EZ izjava o usklađenosti
Proizvod: Stroj za metenje s usisava-
njem samohodni
Tip: 1.186-xxx
Odgovarajuće smjernice EZ:
2006/42/EZ (+2009/127/EZ)
2004/108/EZ
2000/14/EZ
Primijenjene usklađene norme:
EN 60335–1
EN 60335–2–72
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008
Primijenjeni nacionalni standardi:
-
Primijenjeni postupak ocjenjivanja su-
glasja:
2000/14/EZ: privitak V
Razina jačine zvuka dB(A)
Izmjerena:
Zajamčena:
CEO Head of Approbation
