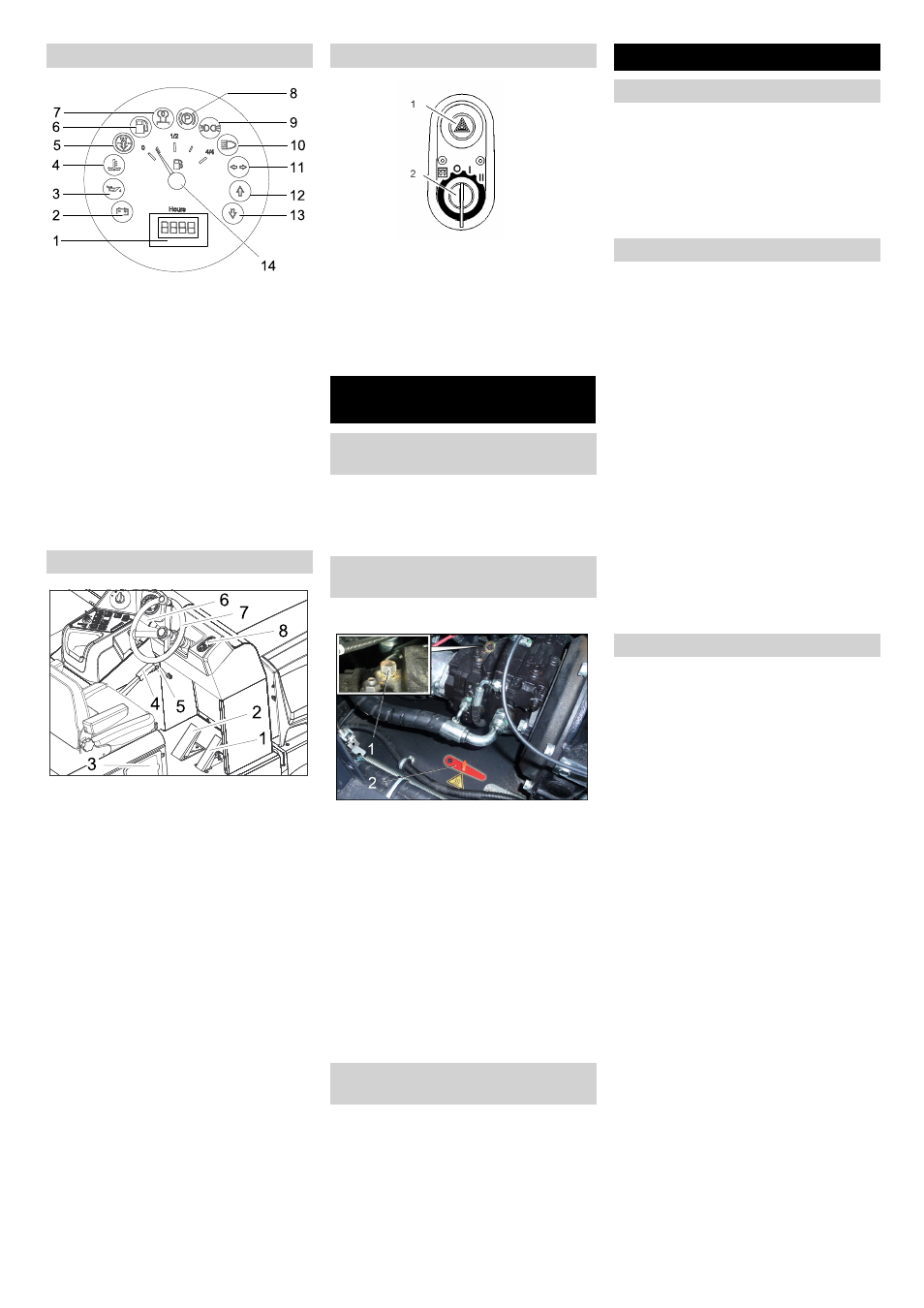

- 4
1 Töötundide loendur
2 Laadimise märgutuli
3 Õlirõhu märgutuli
4 Jahutusvee temperatuuri märgutuli
5 Mootori sissevõtuõhk
6 Kütusevaru märgutuli
7 Eelsoojenduse märgutuli
8 Märgutuli (ei ole ühendatud)
9 Seisutule märgutuli
10 Lähitulede märgutuli
11 Suunatulede märgutuli
12 Edasisuuna märgutuli
13 Tagurdamise märgutuli
14 Paagi näit
1 Gaasipedaal
2 Piduripedaal
3 Paagi klapp
4 Seisupidur
5 Ventilaatori hoob
6 Signaal/tuled/suunatuli (lisavarustus)
Signaali andmine: suruge hoob välja
Valgustus: Keerake välimist rõngast
Suuna näitamine: hoob alla või üles
7 Rool
8 Süütelukk
1 Ohutulede lüliti (lisavarustus)
2 Süütevõti
– Hõõgniidi sümbol: Eelsoojendus
– Positsioon 0: Lülitage mootor välja
– Positsioon 1: Süüde sisse
– Positsioon 2: Käivitage mootor
 Vabastage seisupidur, vajutades see-
juures piduripedaalile.
 Fikseerige seisupidur, vajutades see-
juures piduripedaalile.
 Avage mootorikate.
1 Vabakäigu kruvi
2 Spetsiaaltööriist
 Keerake vabakäigu kruvi u. 1 pööre lah-
ti (vastupäeva).
Kasutage spetsiaalset tööriista.
Märkus
Spetsiaalne tööriist (punane kruvikeeraja)
asub masina raamil hoidikus, vabakäigu
kõrval.
Ettevaatust
Ärge liigutage pühkimismasinat välist jõudu
kasutades pikemat maad ning mitte kiiremi-
ni kui 10 km/h.
 Keerake vabakäiigu kruvi lõpuni kinni.
Kasutage spetsiaalset tööriista.
 Lugege enne kasutuselevõttu mootori
tootja kasutusjuhendit ja järgige eriti
ohutusnõudeid.
 Pange pühkimismasin tasasele pinna-
le.
 Võtke süütevõti ära.
 Seisupidur fikseerida
 Kütusepaagi täituvuse kontrollimine.
 Mootoriõli taseme kontrollimine.
 Konrollige jahutusvee taset.
 Rehvirõhu kontrollimine.
 Kontrollige pühkimisvaltsi ja külgmist
harja kulumise ning sissekerinud lintide
osas.
 Kontrollige, kas rataste ümber ei ole
mähkunud linte.
 Kontrollige tsentrifugaaljõul töötavat se-
paraatorit ja õhufiltrit, vajadusel puhas-
tage.
 Kontrollige kõigi teeninduselementide
funktsiooni.
 Kontrollige seadet vigastuste osas.
 Tolmufiltri puhastamiseks vajutage filtri-
puhastusseadise klahvi.
Märkus: Kirjeldust vt peatükist "Hooldus ja
jooksevremont".
ƽ Oht
Plahvatusoht!
– Kasutada tohib ainult kasutusjuhendis
nimetatud kütust.
– Ärge tankige suletud ruumides.
– Suitsetamine ja lahtine tuli on keelatud.
– Jälgige, et kütust ei sattuks tulistele pin-
dadele.
 Seisake mootor.
 Avage paagi klapp.
 Keerake paagi lukk lahti.
 Tankige diislit.
 Pühkige mahavoolanud kütus ära ja
sulgege paagi lukk.
 Sulgege paagi kaas.
Multifunktsionaalne näidik
Teeninduselemendid
Süütelukk
Enne seadme kasutuselevõt-
tu
Seisupiduri fikseerimine/vabasta-
mine
Pühkimismasina liigutamine välise
jõu abil
Pühkimismasina omajõuline liiguta-
mine
Kasutuselevõtt
Üldmärkusi
Kontroll- ja hooldustööd
Iga päev enne töö algust
Tankimine
339 ET
