- 9

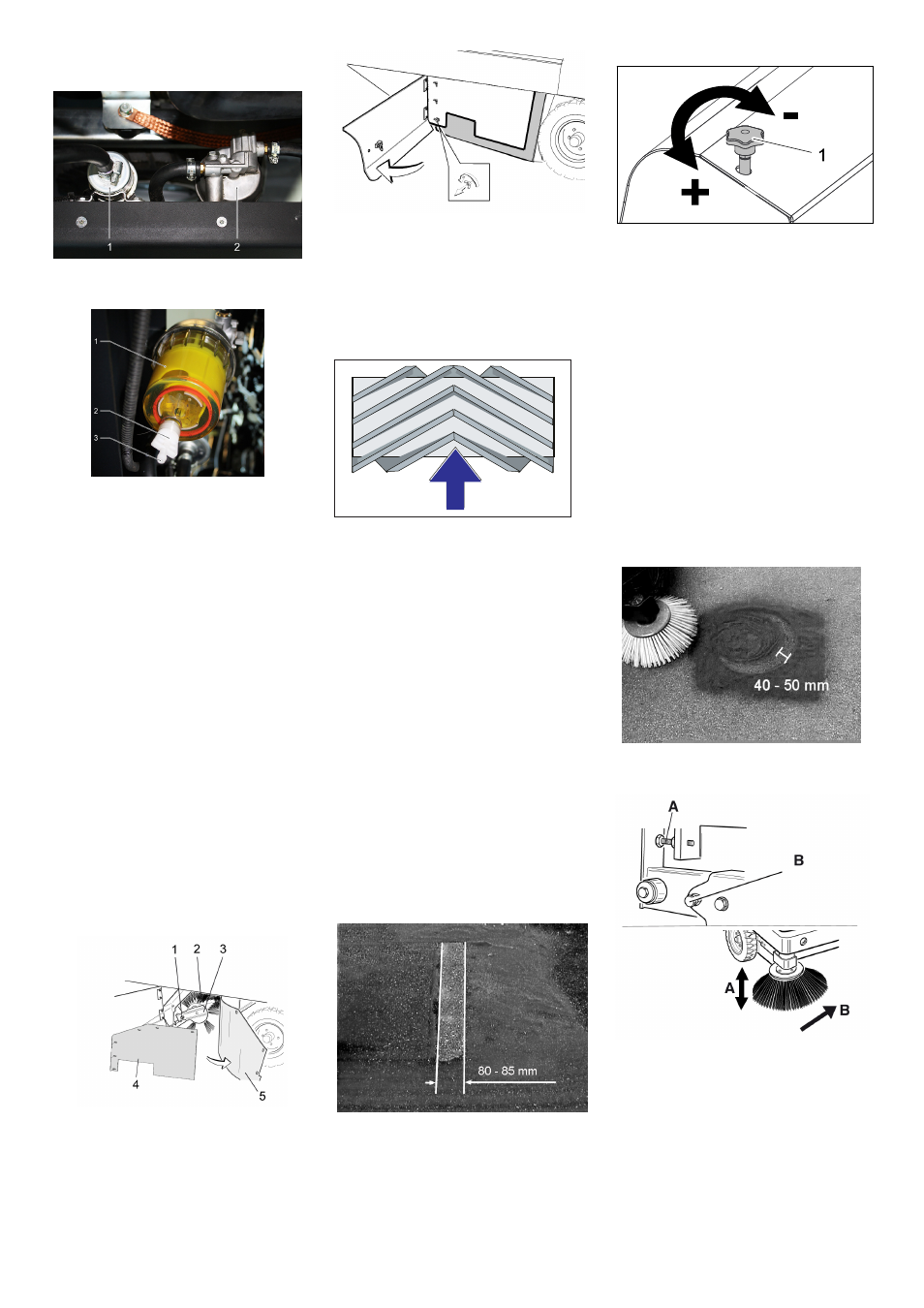

1 Drivmedelspump
2 vattenavskiljare
1 vattenavskiljare
2 Avtappningsskruv
3 Urtappningsöppning
Observera
Ställ ett lämpligt kärl under urtappnings-
öppningen för att samla upp kondensvatt-
net.

Öppna avtappningsskruven, töm ur
kondensvattnet och skruva igen av-
tappningsskruven igen.
 Starta motorn.
 Höj sopbehållare ända till slutposition.
 Stäng av motorn.
 Sätt på parkeringsbromsen.
 Använd säkringsstav vid höjdtömning.
 Ta bort band eller ledningar från sopval-
sen.
 Drag ut säkerhetsstav.
 Starta motorn.
 Sänk ner behållaren ända till slutposi-
tion.
 Stäng av motorn.
1 Fästskruv sopvalsupphängning
2 Borstvals
3 Sopvalsupphängning
4 Fästplåt sidotätning
5 Tätning på sidan
 Öppna sidoskydd med nyckel .
 Skruva loss vingmuttrar på fästplåten till
sidopackningen och ta bort plåten.
 Fäll tätningen utåt.
 Skruva ur sopfalshållarens fästskruv
och fäll ut hållaren.
 Ta ur sopvalsen.
Sopvalsens installationsposition i körrikt-
ning (sett ovanifrån)
Observera: Beakta borstsatsens position
vid installation av en ny sopvals.

Montera ny sopvals. Spåren på sopval-
sen måste placeras på kammarna på
mitt emot liggande arm.
Observera: Sopspegeln måste ställas in
på nytt efter installation av en ny sopvals.
 Kontrollera lufttrycket i däcken.
 Stäng av sugfläkt.
 Kör sopmaskinen på en plant och jämnt
underlag som är tydligt täckt med
damm eller krita.
 Ställ in programväljaren på sopning
med sopvals.
 Ställ programväljaren i läge transport-
färd.
 Kör maskinen baklänges.
 Kontrollera resultatet.
Sopytans form ska vara en jämn kvadrat
som är mellan 80-85 mm bred.
Ställa in sopspegelbredd:
1 Justerskruv
 Ställ in sopspegel genom justering av
inställningsskruven.
 Kontrollera resultatet.
 Kontrollera lufttrycket i däcken.
 Lyft sidoborstarna.
 Kör sopmaskinen på en plant och jämnt
underlag som är tydligt täckt med
damm eller krita.
 Ställ in programväljaren på sopning
med sopvals och sidoborstar.
 Lyft sidoborstarna.
 Ställ programväljare på körning.
 Kör maskinen baklänges.
 Kontrollera resultatet.
Bredden på sopspegeln bör ligga mellan
40-50 mm.
 Korrigera sopspegeln med de två in-
ställningsskruvarna.
 Kontrollera resultatet.
Töm ur kondensvatten vid vattenavskil-
jare för dieselbränsle
Inspektera sopvalsen
Byta ut sopvals
Kontrollera och ställa in sopvalsens
sopspegel
Kontrollera och ställ in sidoborstens
sopspegel
141 SV
