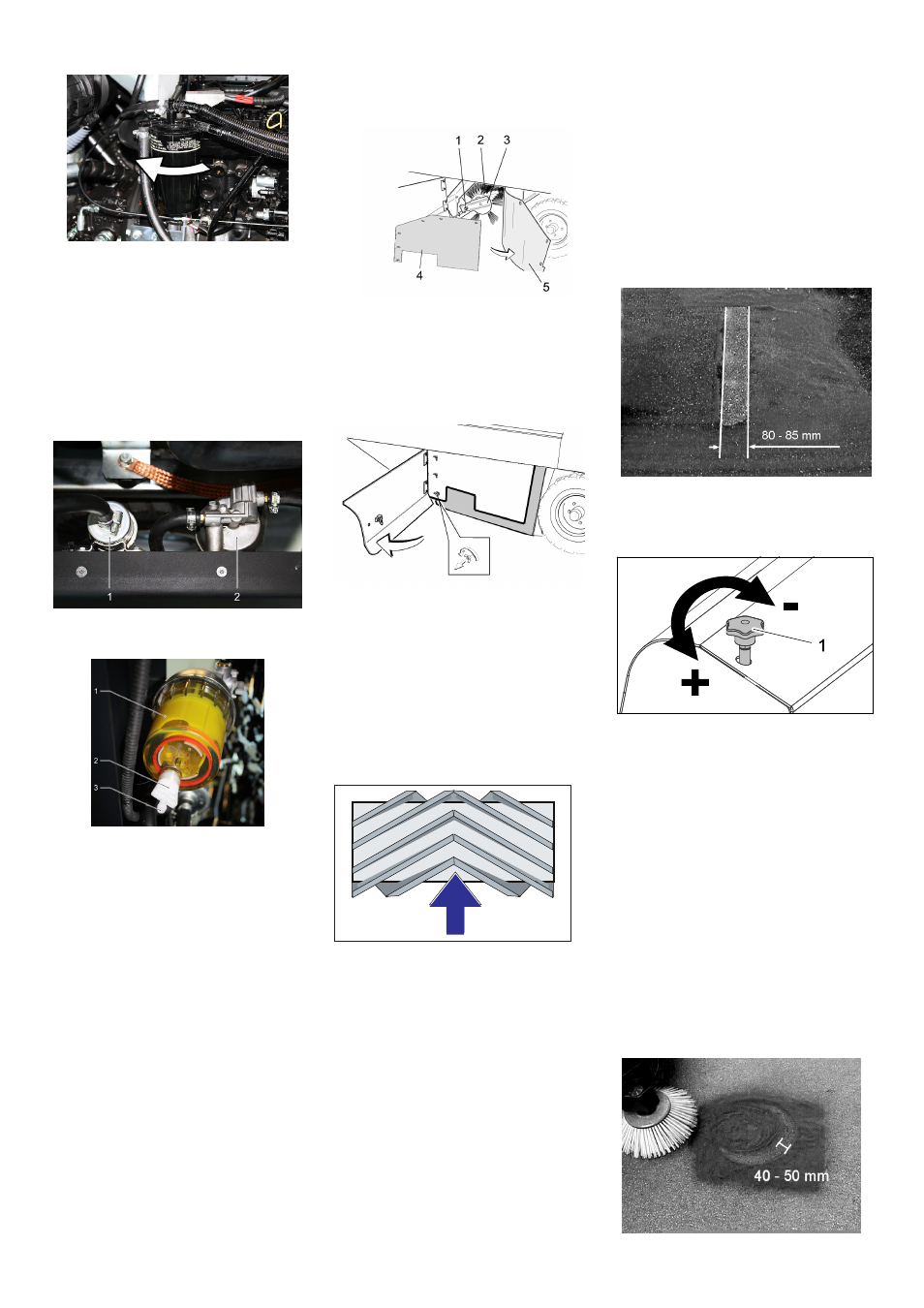

- 9
 Kraftstofffilter abschrauben und austau-
schen.
Hinweis
Kraftstofffilter vor dem Einbau mit Diesel
füllen.

Neuen Kraftstofffilter anschrauben.
 Kraftstofffilter mit einem Drehmoment
von 20Nm anziehen.
1 Kraftstoffpumpe
2 Wasserabscheider
1 Wasserabscheider
2 Ablassschraube
3 Ablassöffnung
Hinweis
Geeignetes Gefäß zum Auffangen des
Kondenswassers unter die Ablassöffnung
stellen.

Ablassschraube öffnen, Kondenswas-
ser ablaufen lassen und Ablassschrau-
be wieder schließen.
 Motor starten.
 Kehrgutbehälter bis Endstellung anhe-
ben.
 Motor abstellen.
 Feststellbremse arretieren.
 Sicherungsstange für Hochentleerung
einsetzen.
 Bänder oder Schnüre von Kehrwalze
entfernen.
 Sicherungsstange herausnehmen.
 Motor starten.
 Kehrgutbehälter bis Endstellung absen-
ken.
 Motor abstellen.
1 Befestigungsschraube Kehrwalzenauf-
nahme
2 Kehrwalze
3 Kehrwalzenaufnahme
4 Halteblech seitliche Dichtung
5 Seitliche Dichtung
 Seitenverkleidung mit Schlüssel öffnen.
 Flügelmuttern am Halteblech von seitli-
cher Dichtung abschrauben und Halte-
blech abnehmen.
 Seitliche Dichtung nach außen klap-
pen.
 Befestigungsschraube Kehrwalzenauf-
nahme herausschrauben und Aufnah-
me nach außen schwenken.
 Kehrwalze herausnehmen.
Einbaulage der Kehrwalze in Fahrtrichtung
(Draufsicht)
Hinweis: Beim Einbau der neuen Kehrwal-
ze auf die Lage des Borstensatzes achten.

Neue Kehrwalze einbauen. Die Nuten
der Kehrwalze müssen auf die Nocken
der gegenüberliegenden Schwinge ge-
steckt werden.
Hinweis: Nach dem Einbau der neuen
Kehrwalze muss der Kehrspiegel neu ein-
gestellt werden.
 Reifenluftdruck prüfen.
 Sauggebläse ausschalten.
 Kehrmaschine auf einen ebenen und
glatten Boden fahren, der erkennbar
mit Staub oder Kreide bedeckt ist.
 Programmschalter auf Kehren mit
Kehrwalze stellen.
 Programmschalter auf Transportfahrt
stellen.
 Gerät rückwärts wegfahren.
 Kehrspiegel prüfen.
Die Form des Kehrspiegels soll ein gleich-
mäßiges Rechteck von 80-85 mm Breite
bilden.
Kehrspiegelbreite einstellen:
1 Einstellschraube
 Kehrspiegellage durch Verstellen der
Einstellschraube einstellen.
 Kehrspiegel prüfen.
 Reifenluftdruck prüfen.
 Seitenbesen anheben.
 Kehrmaschine auf einen ebenen und
glatten Boden fahren, der erkennbar
mit Staub oder Kreide bedeckt ist.
 Programmschalter auf Kehren mit
Kehrwalze und Seitenbesen stellen.
 Seitenbesen anheben.
 Programmschalter auf Fahren stellen.
 Gerät rückwärts wegfahren.
 Kehrspiegel prüfen.
Kraftstofffilter austauschen
Kondenswasser am Wasserabscheider
Dieselkraftstoff ablassen
Kehrwalze prüfen
Kehrwalze auswechseln
Kehrspiegel der Kehrwalze prüfen und
einstellen
Kehrspiegel des Seitenbesens prüfen
und einstellen
11 DE
