- 10

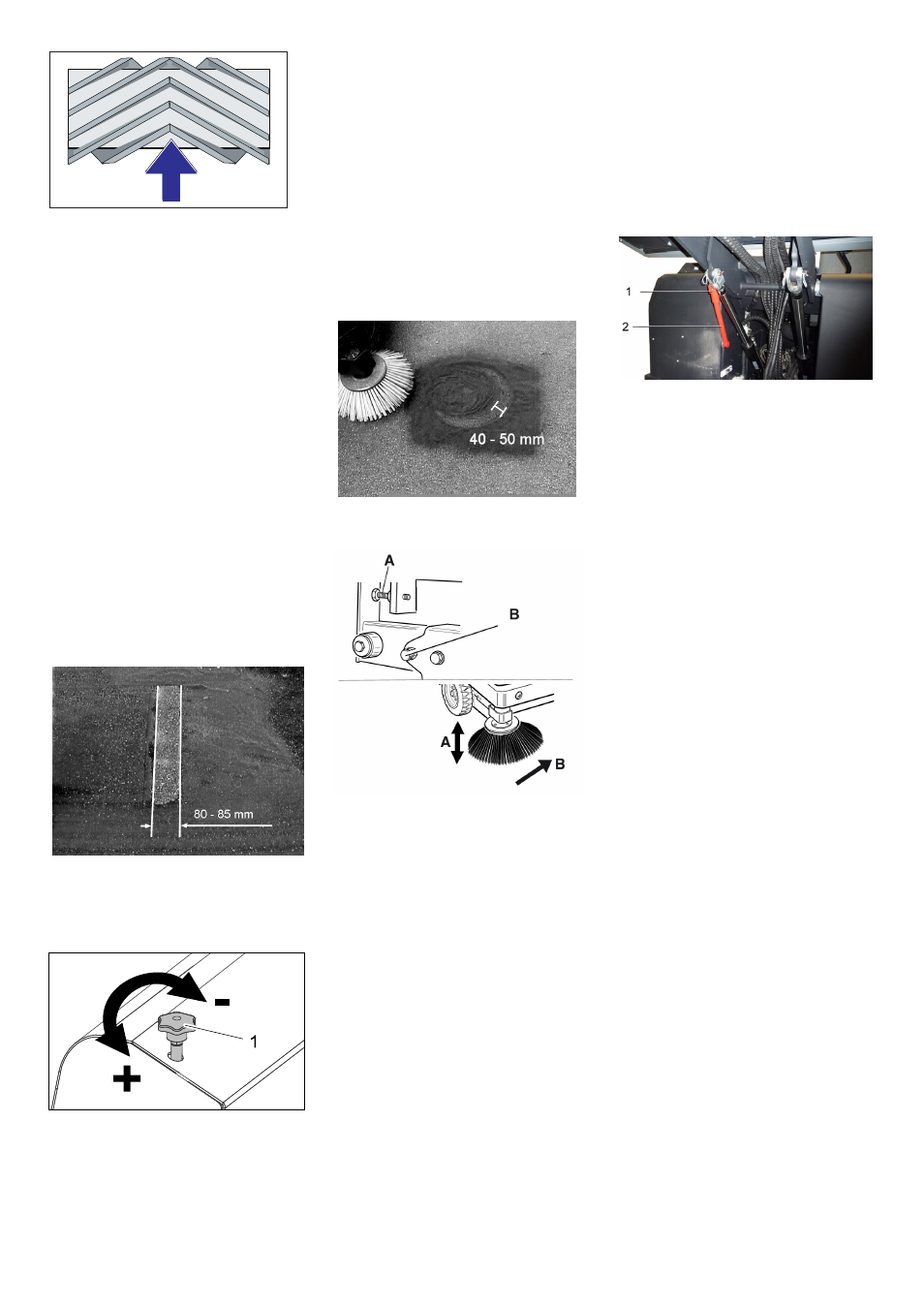

Position de la brosse de balayage dans le
sens de la marche (vue d'en haut).
Remarque : veiller au bon positionnement
de la brosse lors du montage d'une nou-
velle brosse rotative.

Monter la nouvelle brosse rotative. Les
rainures de la brosse rotative doivent
être enfichées dans les cames du pivot
opposé.
Remarque : Après le montage de la nou-
velle brosse rotative, il convient de régler
de nouveau la trace de balayage.
 Vérifier la pression des pneus.
 Mettre le ventilateur d'aspiration hors
service.
 Déplacer la balayeuse sur un sol plan et
lisse, recouvert de poussière ou de
craie.
 Régler le sélecteur de programme sur
balayage avec brosse de balayage.
 Régler l'interrupteur de programme sur
marche transport.
 Déplacer le véhicule en marche arrière.
 Contrôler la surface de balayage.
La trace de balayage doit avoir la forme
d'un rectangle régulier de 80 à 85 mm de
large.
Régler la largeur de la trace de
balayage :
1 Vis de réglage
 Régler la position de la trace de ba-
layage en ajustant la vis de réglage.
 Contrôler la surface de balayage.
 Vérifier la pression des pneus.
 Lever les balais latéraux.
 Déplacer la balayeuse sur un sol plan et
lisse, recouvert de poussière ou de
craie.
 Régler le sélecteur de programme sur
balayage avec brosse de balayage et
balai latéral.
 Lever les balais latéraux.
 Régler le sélecteur de programme sur
Circuler.
 Déplacer le véhicule en marche arrière.
 Contrôler la surface de balayage.
La largeur de la trace de balayage doit être
entre 40 et 50 mm.
 Corriger la trace de balayage à l'aide
des deux vis de réglage.
 Contrôler la surface de balayage.
 Vérifier la pression des pneus.
 Remonter le collecteur de balayures et
le freiner avec la barre de sécurité.
ƽ
Danger
Risque de blessure ! Toujours mettre la
barre de sécurité en place lorsque le bac à
poussières est levé.

Relever la barre de sécurité et l'insérer
dans le support (protection).
1 Support de la barre de sécurité
2 Barre de sécurité
 Ouvrir l'habillage latéral, comme décrit
au chapitre « remplacement de la
brosse rotative ».
 Desserrer 6 écrous à ailettes sur la tôle
de retenue latérale.
 Desserrer 3 écrous (écartement de 13)
sur la tôle de retenue avant.
 Presser le joint latéral vers le bas (trou
oblong), jusqu'à ce qu'il se trouve à 1 -
3 mm du sol.
 Serrer les tôles de retenue à fond.
 Répéter l'opération de l'autre côté de
l'appareil.
 Garer la balayeuse sur une surface
plane.
 Brancher le manomètre sur la valve du
pneu.
 Vérifier la pression et corriger si néces-
saire.
 Pour la pression de gonflage autorisée
pour les pneumatiques, voir les carac-
téristiques techniques.
 Nettoyer le filtre de poussières avec la
touche de nettoyage de filtre.
Contrôler et régler la trace de balayage
Contrôler et régler la trace de balayage
du balai latéral Réglage des joints latéraux
Contrôler la pression des pneus
Nettoyer manuellement le filtre à pous-
sières
