- 11

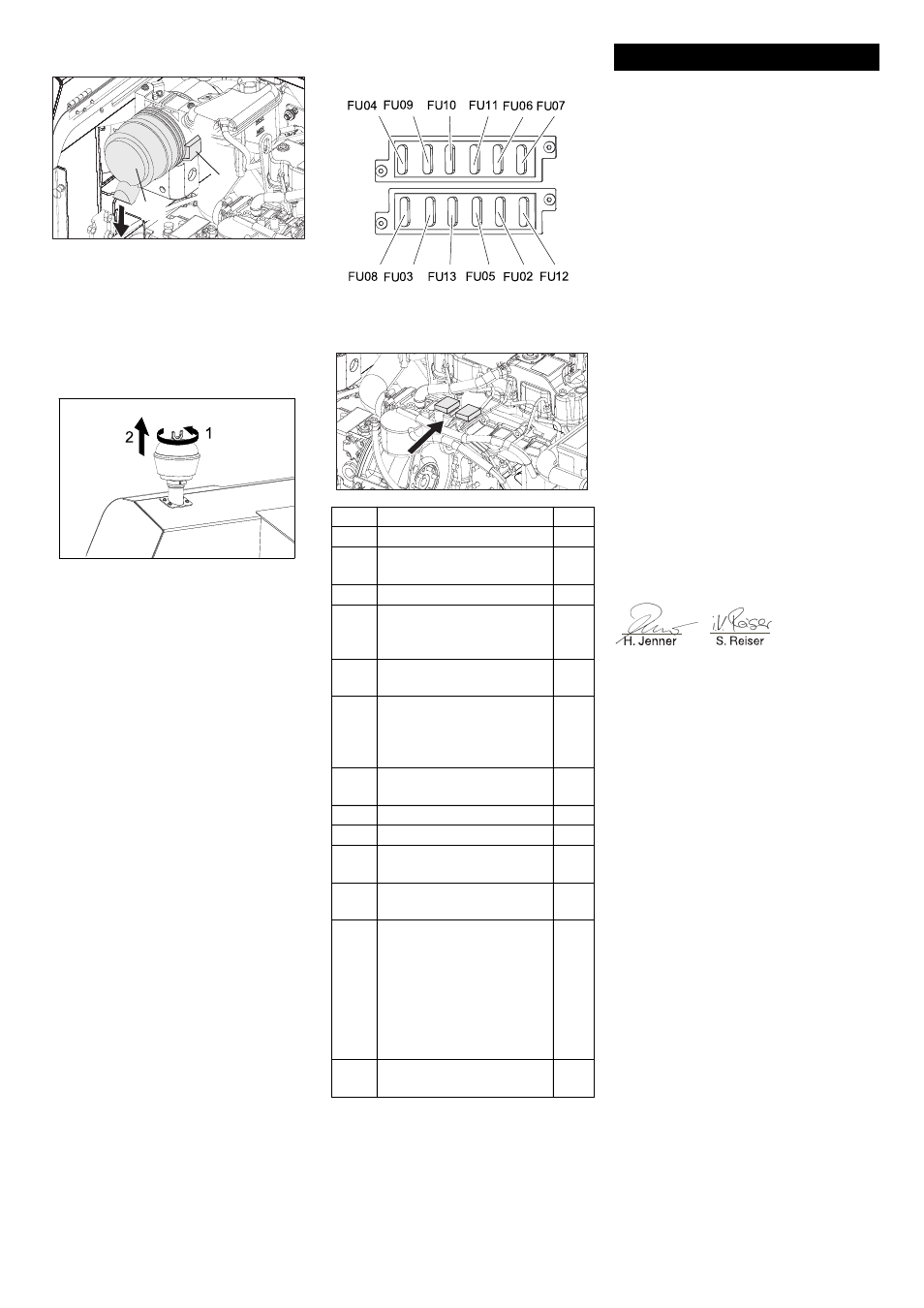

1 Fiksatorius
2 Oro filtro gaubtas
 Atidarykite fiksatorius.
 Nuimkite oro filtro korpusą.
 Pakeiskite oro filtro kasetę.
Pastaba: montuokite išpūtimo anga že-
myn (žr. pav.).
 Atsukite išcentrinio atskyriklio sparnuo-
tąją veržlę.
 Išvalykite išcentrinį atskyriklį.
 Nusukite žibintą.
 Išimkite žibintą ir ištraukite kištuką.
Pastaba: atkreipkite dėmesį į kištuko padė-
tį.

Išardykite žibintą.
 Atsukdami žibinto korpusą, laikykite jį
horizontaliai, kadangi lemputė nėra pri-
tvirtinta.
 Atfiksuokite pavalkėlį ir išimkite kaitrinę
lemputę.
 Sumontuokite naują kaitrinę lemputę.
 Vėl sumontuokite prietaisą atvirkščia
tvarka.
 Atidarykite saugiklių dėžutę.
 Patikrinkite saugiklius.
Pastaba: saugikliai FU 01 ir FU 14 yra va-
riklio skyriuje.
 Pakeiskite pažeistus saugiklius.
Pastaba: naudokite tik vienodos vertės
saugiklius.
Šiuo pareiškiame, kad toliau aprašyto apa-
rato brėžiniai ir konstrukcija bei mūsų į rin-
ką išleistas modelis atitinka pagrindinius
EB direktyvų saugumo ir sveikatos apsau-
gos reikalavimus. Jei mašinos modelis kei-
čiamas su mumis nepasitarus, ši
deklaracija nebegalioja.
Pasirašantys asmenys yra įgalioti parduo-
tuvės vadovybės.
Dokumentaciją tvarkyti įgaliotas asmuo:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Faksas: +49 7195 14-2212
Winnenden, 2011/03/01
Oro filtro patikra ir keitimas
Žibinto kaitrinės lemputės (papildoma
įranga) keitimas
1
2
Saugiklių keitimas
FU 01 Pagrindinis jungiklis 60 A
FU 02 Avarinis žibintas 10 A
FU 03 Apsauginė relė
Daugiafunkcis ekranas
10 A
FU 04 Degalų siurblys 10 A
FU 05 Laiko relė
Kontaktinis sėdynės jungi-
klis
30 A
FU 06 Garso signalas ir hidraulinio
aušintuvo ventiliatorius
25 A
FU 07 Programos parinkimo jungi-
klis
Nešvarumų kameros funk-
cijos
10 A
FU 08 Stabdžių žibinto jungiklis
Posūkio žibintas
10 A
FU 09 Apšvietimas kairėje 7,5 A
FU 10 Apšvietimas dešinėje 7,5 A
FU 11 Darbo apšvietimas priekyje
(trumposios šviesos)
10 A
FU 12 Išpurtymo sistema
Švyturėlis
20 A
FU 13 Vandens siurblys
Kondensatorius ventiliato-
rius
Kabinos apšvietimas
Stiklų valytuvas
3. Šoninė šluota
Kabinos ventiliatoriaus vari-
klis
10 A
FU 14 Kondensatoriaus ventiliato-
riaus variklis
40 A
EB atitikties deklaracija
Gaminys: Siurbiamasis įrenginys kaiti-
namasis prietaisas
Tipas: 1.186-xxx
Specialios EB direktyvos:
2006/42/EB (+2009/127/EB)
2004/108/EB
2000/14/EB
Taikomi darnieji standartai:
EN 60335–1
EN 60335–2–72
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008
Taikomi nacionaliniai standartai:
-
Taikyta atitikties vertinimo procedura:
2000/14/EB: V priedas
Garso galios lygis dB(A)
Išmatuotas:
Garantuotas:
CEO Head of Approbation
374 LT
