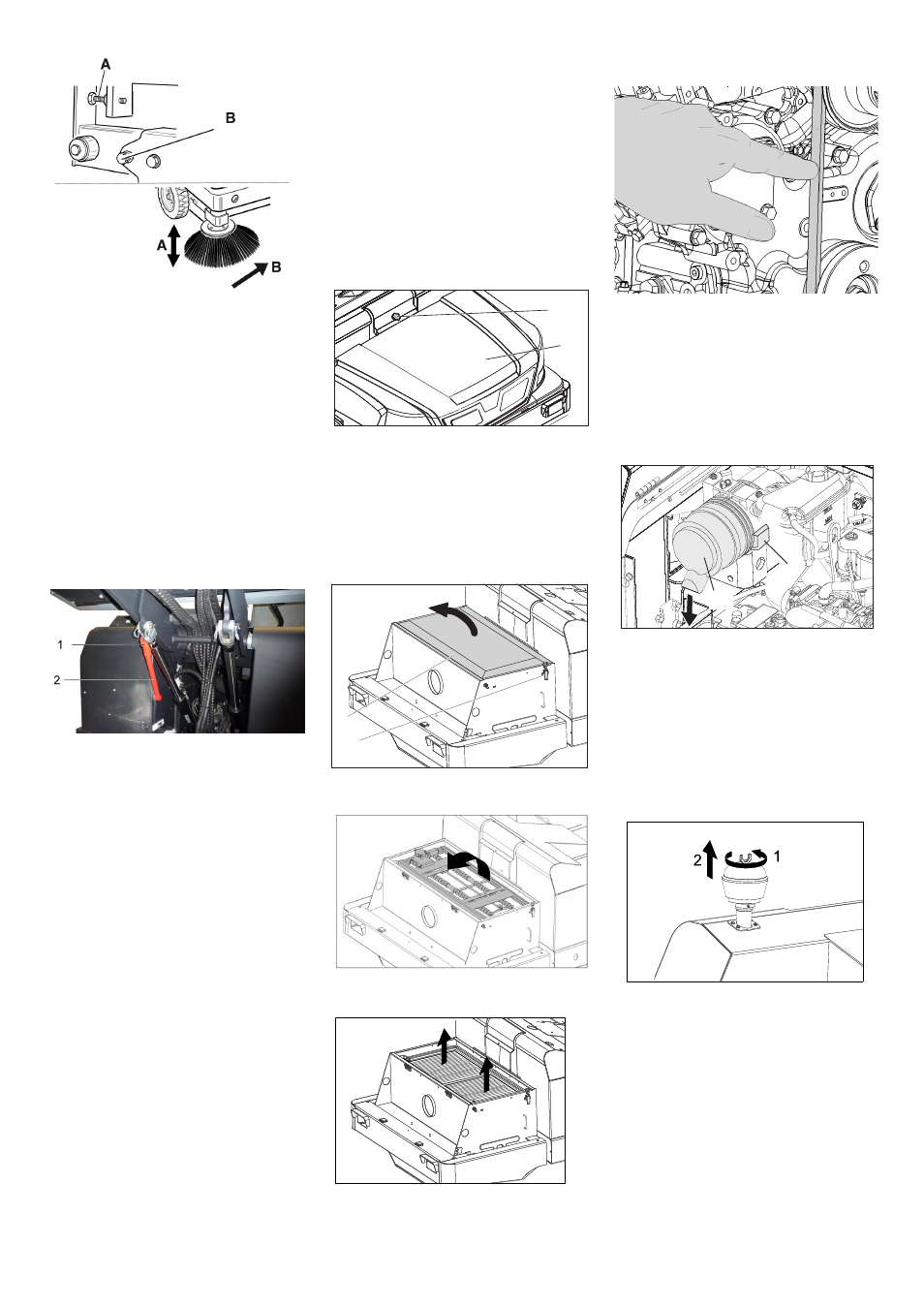

- 12
 Διορθώστε το κάτοπτρο σάρωσης με
τους δύο ρυθμιστικούς κοχλίες.
 Ελέγξτε τον καθρέφτη σκουπίσματος.
 Ελέγξτε την πίεση στα ελαστικά.
 Ανυψώστε το δοχείο ρύπων και ακινη-
τοποιήστε το με τη ράβδο ασφάλισης.
ƽ
Κίνδυνος
Κίνδυνος τραυματισμού! Τοποθετείτε πάντα
τη ράβδο ασφαλείας, όταν ο κάδος απορ-
ριμμάτων είναι ανασηκωμένος.

Ανοίξτε τη ράβδο ασφάλισης εκκένω-
σης σε ύψος προς τα πάνω και τοποθε-
τήστε την στο στήριγμα (ασφαλισμένη).
1 Στήριγμα ράβδου ασφάλισης
2 Ράβδος ασφάλισης
 Ανοίξτε το πλευρικό κάλυμμα σύμφωνα
με τις οδηγίες του κεφαλαίου "Αντικατά-
σταση του κυλίνδρου σκουπίσματος".
 Λύστε τα 6 περικόχλια-πεταλούδες από
το πλευρικό έλασμα στερέωσης.
 Λύστε τα 3 περικόχλια (SW 13) του
μπροστινού ελάσματος στερέωσης.
 Πιέστε προς τα κάτω το πλευρικό στε-
γανοποιητικό παρέμβυσμα (διαμήκης
οπή), ώσπου να απέχει 1 - 3 mm από
το δάπεδο.
 Βιδώστε καλά τα ελάσματα στερέωσης.
 Επαναλαμβάνετε τη διαδικασία στην
απέναντι πλευρά της συσκευής.
 Σταθμεύστε το μηχανικό σάρωθρο σε
επίπεδη επιφάνεια.
 Συνδέστε τη συσκευή μέτρησης της πί-
εσης του αέρα στη βαλβίδα των ελαστι-
κών.
 Ελέγξτε την πίεση αέρα και αν χρειαστεί
διορθώστε την πίεση.
 Για την επιτρεπόμενη πίεση αέρα στα
ελαστικά, βλ. Τεχνικά χαρακτηριστικά.
 Καθαρίστε το φίλτρο σκόνης με το πλή-
κτρο καθαρισμού φίλτρου.
ṇ
Προειδοποίηση
Πριν από την έναρξη της διαδικασίας αλλα-
γής φίλτρου σκόνης αδειάστε τον κάδο
απορριμμάτων. Κατά την εκτέλεση εργασι-
ών στο σύστημα του φίλτρου χρησιμοποιεί-
τε μάσκα προστασίας από τη σκόνη. Λάβετε
υπόψη τις προδιαγραφές ασφαλείας για το
χειρισμό λεπτόκκοκης σκόνης.
1 Διάταξη ασφάλισης καλύμματος της συ-
σκευής
2 Κάλυμμα μηχανής
 Ανοίξτε το κλείδωμα ξεβιδώνοντας τον
αστεροειδή κοχλία.
 Ανασηκώστε το κάλυμμα της μηχανής
προς τα εμπρός.
 Ανοίξτε το κάλυμμα του φίλτρου.
 Σηκώστε το σύστημα ανακίνησης φίλ-
τρου προς τα εμπρός.
 Αντικαταστήστε το φίλτρο σκόνης.
 Κλείστε ξανά το κάλυμμα του φίλτρου.
Ο τραπεζοειδής ιμάντας θα πρέπει να υπο-
χωρεί μετά από πίεση 10 kg περ. κατά 7-
9 mm.

Αναθέστε τη ρύθμιση της έντασης του
τραπεζοειδούς ιμάντα στην εξουσιοδο-
τημένη υπηρεσία εξυπηρέτησης πελα-
τών.
1 Μάνταλο
2 Περίβλημα φίλτρου αέρα
 Ανοίξτε το σφράγιστρο.
 Αφαιρέστε το περίβλημα του φίλτρου
αέρα.
 Αντικαταστήστε το σετ φίλτρου αέρα.
Υπόδειξη: Θέση συναρμολόγησης με
στόμιο εκφύσησης προς τα κάτω (βλ. ει-
κόνα).
 Ξεβιδώστε τις πεταλούδες στο φυγοκε-
ντρικό διαχωριστή.
 Καθαρίστε το φυγοκεντρικό διαχωρι-
στή.
Ρύθμιση πλευρικών στεγανοποιητικών
παρεμβυσμάτων
Ελέγξε την πίεση αέρα των ελαστικών
Μη αυτόματος καθαρισμός φίλτρου σκό-
νης
Αντικατάσταση φίλτρου σκόνης
1
2
2
1
Έλεγχος και ρύθμιση τραπεζοειδούς
ιμάντα
Έλεγχος και αντικατάσταση του φίλτρου
αέρος
1
2
172 EL
