ṇ Attenzione
Prima di iniziare a sostituire il filtro della pol-
vere, svuotare il vano raccolta. Durante gli
interventi sull'impianto filtrante indossare
una mascherina antipolvere. Osservare le
norme di sicurezza vigenti specifiche per
polveri fini.
1 Dispositivo di blocco della copertura
dell'apparecchio
2 Cofano
 Aprire il bloccaggio svitando a ciò svita-
re le viti ad alette.
 Ribaltare il cofano in avanti.
 Aprire il coperchio del filtro.
 Ribaltare lo scuotitore filtro in avanti.
 Sostituire il filtro della polvere.
 Richiudere il coperchio del filtro.
La cinghia trapezoidale deve allentarsi di
circa 7-9 mm con una pressione di 10 kg.

Lasciare regolare la tensione della cin-
ghia trapezoidale dal servizio di assi-
stenza autorizzato.
1 Chiusura
2 Alloggiamento filtro aria
 Aprire la chiusura.
 Rimuovere l'alloggiamento del filtro
d'aria.
 Sostituire l'inserto filtrante dell'aria.
Nota: Posizione di montaggio con aper-
tura di soffiaggio rivolta in basso (vedi
Figura).
 Svitare il dado ad alette del separatore
centrifugo.
 Pulire il separatore centrifugo.
 Svitare i fari.
 Estrarre i fari e staccare la spina.
Avviso: Osservare le posizioni delle spine.

Svitare i fari.
 Estrarre l'alloggiamento dei fari e tener-
lo in orizzontale poiché l'unità delle lam-
pade non è fissata.
 Sbloccare la staffa di chiusura e rimuo-
vere la lampadina.
 Montare una nuova lampadina.
 Montare nella sequenza inversa.
 Aprire il portafusibili.
 Controllare i fusibili
Nota: I fusibili FU 01 e FU 14 si trovano nel
vano motore.
 Sostituire i fusibili difettosi.
Avviso: Utilizzare esclusivamente fusibili
aventi lo stesso valore.

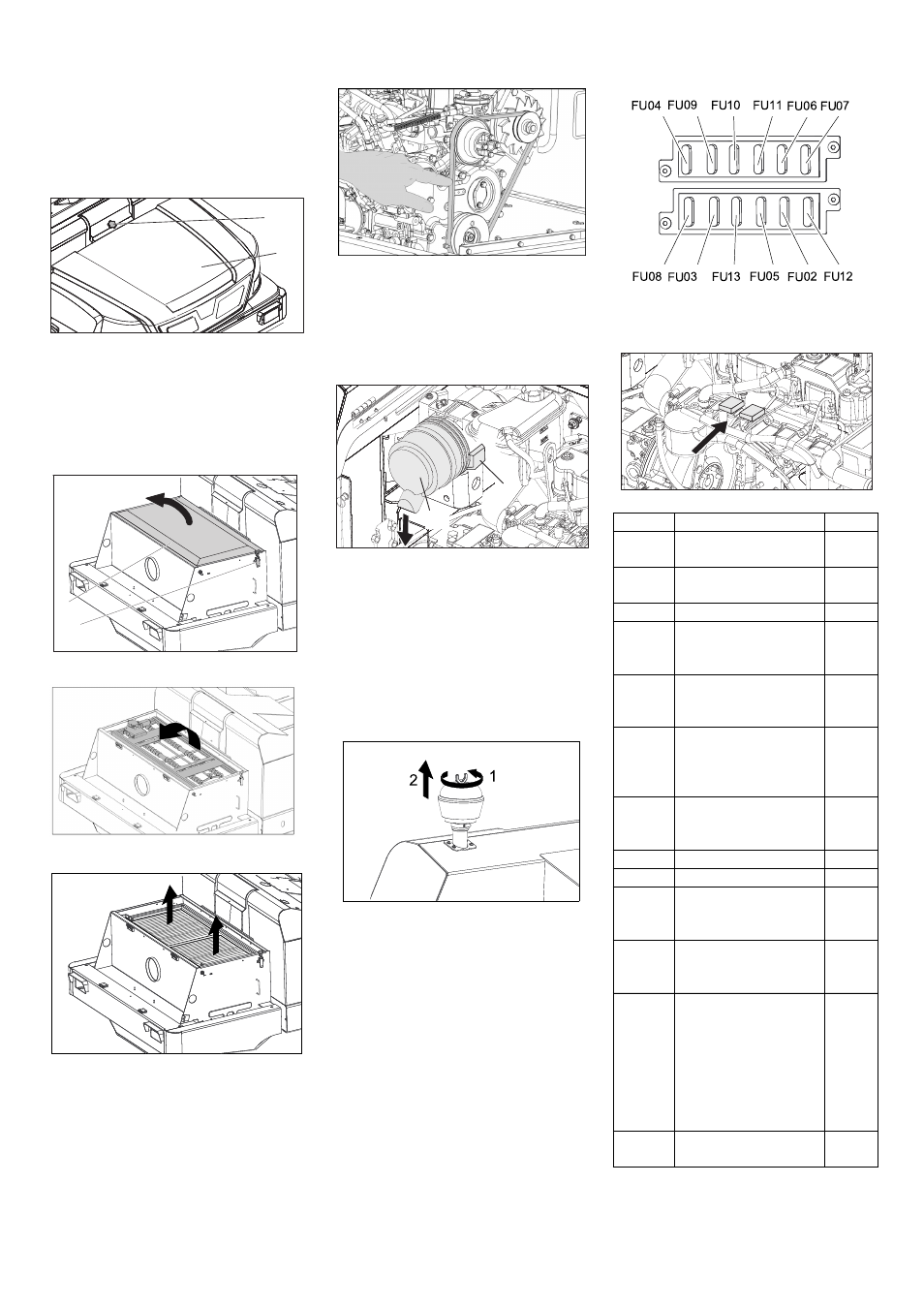

Sostituzione del filtro della polvere
1
2
2
1
Controllare e regolare la cinghia trape-
zoidale
Controllo e cambio del filtro aria
Sostituire la lampadina del faro (opzio-
ne)
1
2
Sostituzione dei fusibili
FU 01 Fusibile principale 60 A
FU 02 Lampeggio di emer-
genza 10 A
FU 03 Relè di sicurezza
Display multifunzioni 10 A
FU 04 Pompa carburante 10 A
FU 05 Relè a tempo
Interruttore di contatto
del sedile 30 A
FU 06 Clacson e motore ven-
tola del radiatore idrau-
lico 25 A
FU 07 Selettore di program-
ma
Funzioni del vano di
raccolta 10 A
FU 08 Interruttore luce dei
freni
Indicatore di direzione 10 A
FU 09 Illuminazione sinistra 7,5 A
FU 10 Illuminazione destra 7,5 A
FU 11 Illuminazione di lavoro
anteriore (anabba-
glianti) 10 A
FU 12 Agitatore
Proiettore rotante lam-
peggiante 20 A
FU 13 Pompa dell'acqua
Ventilatore del con-
densatore
Illuminazione cabina
Tergicristallo
3. Spazzole laterali
Motore ventilatore ca-
bina 10 A
FU 14 Motore ventilatore con-
densatore 40 A
