- 11

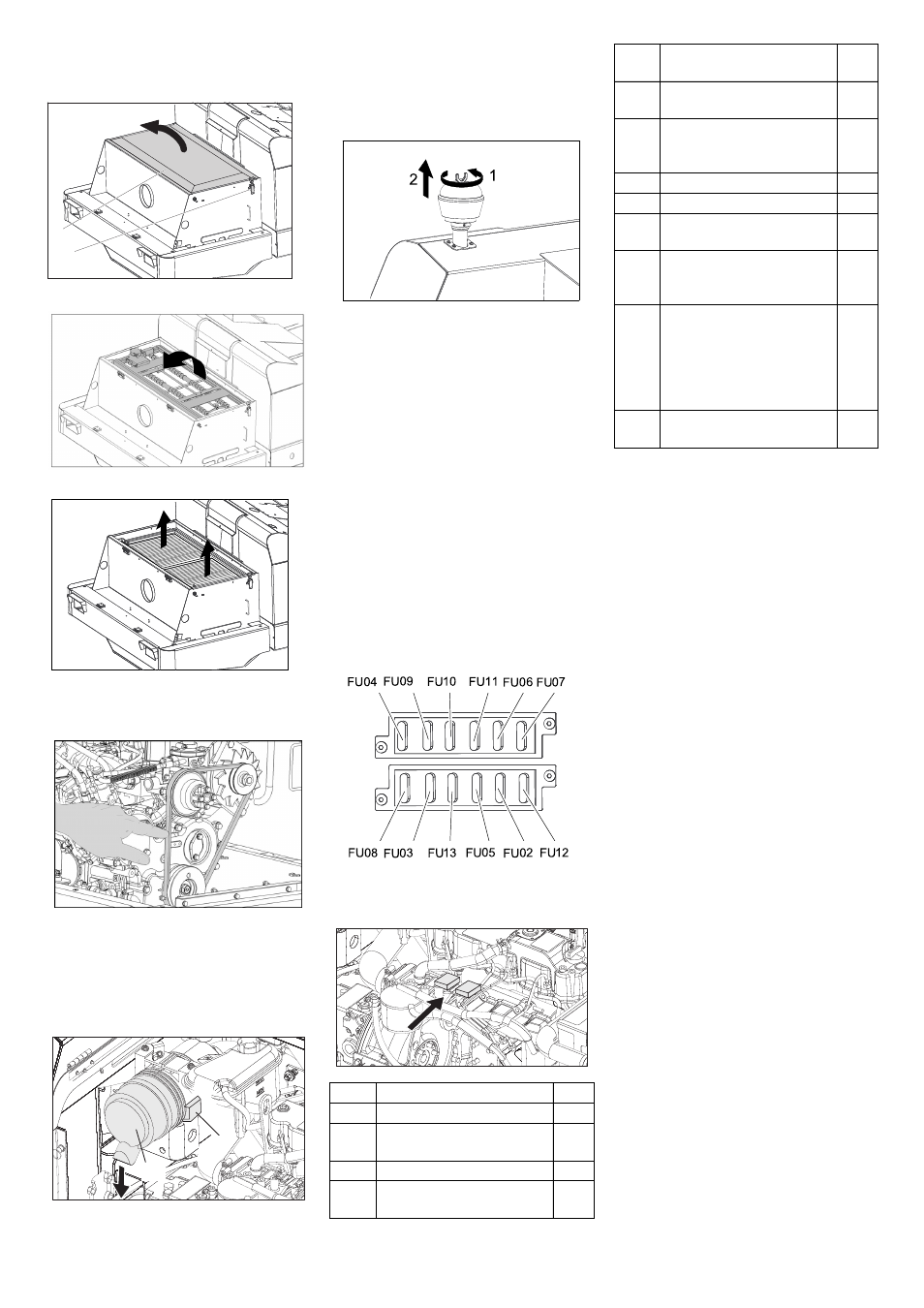

 Otworzyć blokadę, w tym celu wykręcić
śrubę skrzydełkową.
 Złożyć pokrywę urządzenia do przodu.
 Otworzyć pokrywę filtra.
 Rozłożyć wibrator filtra do przodu.
 Wymienić filtr pyłu.
 Ponownie zamknąć pokrywę filtra.
Przy nacisku wynoszącym 10 kg pasek kli-
nowy musi się odchylać o ok 7-9 mm.

Zlecić autoryzowanemu serwisowi
ustawienie naprężenia paska klinowe-
go.
1 Zamknięcie
2 Obudowa filtra powietrza
 Otworzyć zamknięcie.
 Zdjąć obudowę filtra powietrza.
 Wymienić wkład filtra powietrza.
Wskazówka: Pozycja montażowa z
wylotem ku dołowi (patrz rysunek).
 Odkręcić nakrętkę motylkową na cyklo-
nie.
 Wyczyścić cyklon.
 Odkręcić reflektor.
 Wyjąć reflektor i wtyki.
Wskazówka: Pamiętać o pozycjach wty-
ków.

Rozkręcić reflektor.
 Rozłożyć obudowę reflektora i utrzymy-
wać go w pozycji poziomej, gdyż żarów-
ka nie jest zamocowana.
 Odryglować pałąk zamykający i wyjąć
żarówkę.
 Zamontować nową żarówkę.
 Montaż wykonać w odwrotnej kolejno-
ści.
 Otworzyć uchwyt zabezpieczający.
 Sprawdzić bezpieczniki.
Wskazówka: Bezpieczniki FU 01 i FU 14
znajdują się w pomieszczeniu silnikowym.
 Wymienić uszkodzone bezpieczniki.
Wskazówka: Stosować wyłącznie bez-
pieczniki o tej samej wartości.
Kontrola i nastawa paska klinowego
Sprawdzanie i wymiana filtra powietrza
2
1
1
2
Wymiana żarówki reflektora (opcja)
Wymiana bezpieczników
FU 01 Bezpiecznik główny 60 A
FU 02 Światła awaryjne 10 A
FU 03 Przekaźnik bezpieczeństwa
Wskaźnik wielofunkcyjny
10 A
FU 04 Pompa paliwowa 10 A
FU 05 Przekaźnik czasowy
Wyłącznik stykowy fotela
30 A
FU 06 Klakson i silnik wentylatora
chłodnicy hydraulicznej
25 A
FU 07 Programator
Funkcje zbiornika na śmieci
10 A
FU 08 Włącznik świateł hamowa-
nia
Migacz
10 A
FU 09 Lewe oświetlenie 7,5 A
FU 10 Prawe oświetlenie 7,5 A
FU 11 Przednie oświetlenie
(światła mijania)
10 A
FU 12 Układ wibracyjny
Obrotowe światło ostrze-
gawcze
20 A
FU 13 Pompa wodna
Wentylator kondensatora
Oświetlenie kabiny
Wycieraczka
3. Miotły boczne
Silnik dmuchawy kabiny
10 A
FU 14 Silnika wentylatora konden-
satora
40 A
