- 11
Klinasti remen se mora pri pritisku od 10 kg
utisnuti približno 7-9 mm.

Podešavanje zategnutosti klinastog
remenja prepustite ovlašćenoj servisnoj
službi.
1 Zatvarač
2 Kućište filtera za vazduh
 Otvorite zatvarač.
 Uklonite kućište filtera za vazduh.
 Zamenite uložak filtera za vazduh.
Napomena: Položaj ugradnje s
izduvnim otvorom prema dole (vidi
sliku).
 Odvijte leptir navrtku na centrifugalnom
separatoru.
 Očistite centrifugalni separator.
 Odvijte prednji far.
 Izvadite far i izvucite utikače.
Napomena: Pazite na položaje utikača.

Rastavite prednji far.
 Razvucite i izvadite kućište prednjeg
fara držeći ga pritom vodoravno, budući
da lampa nije pričvršćena.
 Otkačite blokirnu kuku i izvadite sijalicu.
 Stavite novu sijalicu.
 Sastavite uređaj obrnutim redosledom.
 Otvorite držač osigurača.
 Proverite osigurače.
Napomena: Osigurači FU 01 i FU 14
nalaze se u prostoru motora.
 Neispravne osigurače zamenite novim.
Napomena: Koristite samo osigurače iste
jačine.
Ovim izjavljujemo da ovde opisana mašina
po svojoj koncepciji i načinu izrade, sa svim
njenim modelima koje smo izneli na tržište,
odgovara osnovnim zahtevima dole
navedenih propisa Evropske Zajednice o
sigurnosti i zdravstvenoj zaštiti. Ova izjava
prestaje da važi ako se bez naše
saglasnosti na mašini izvedu bilo kakve
promene.
Potpisnici rade po nalogu i sa ovlašćenjem
poslovodstva.
Opunomoćeni za izradu dokumentacije:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Faks: +49 7195 14-2212
Winnenden, 2011/03/01

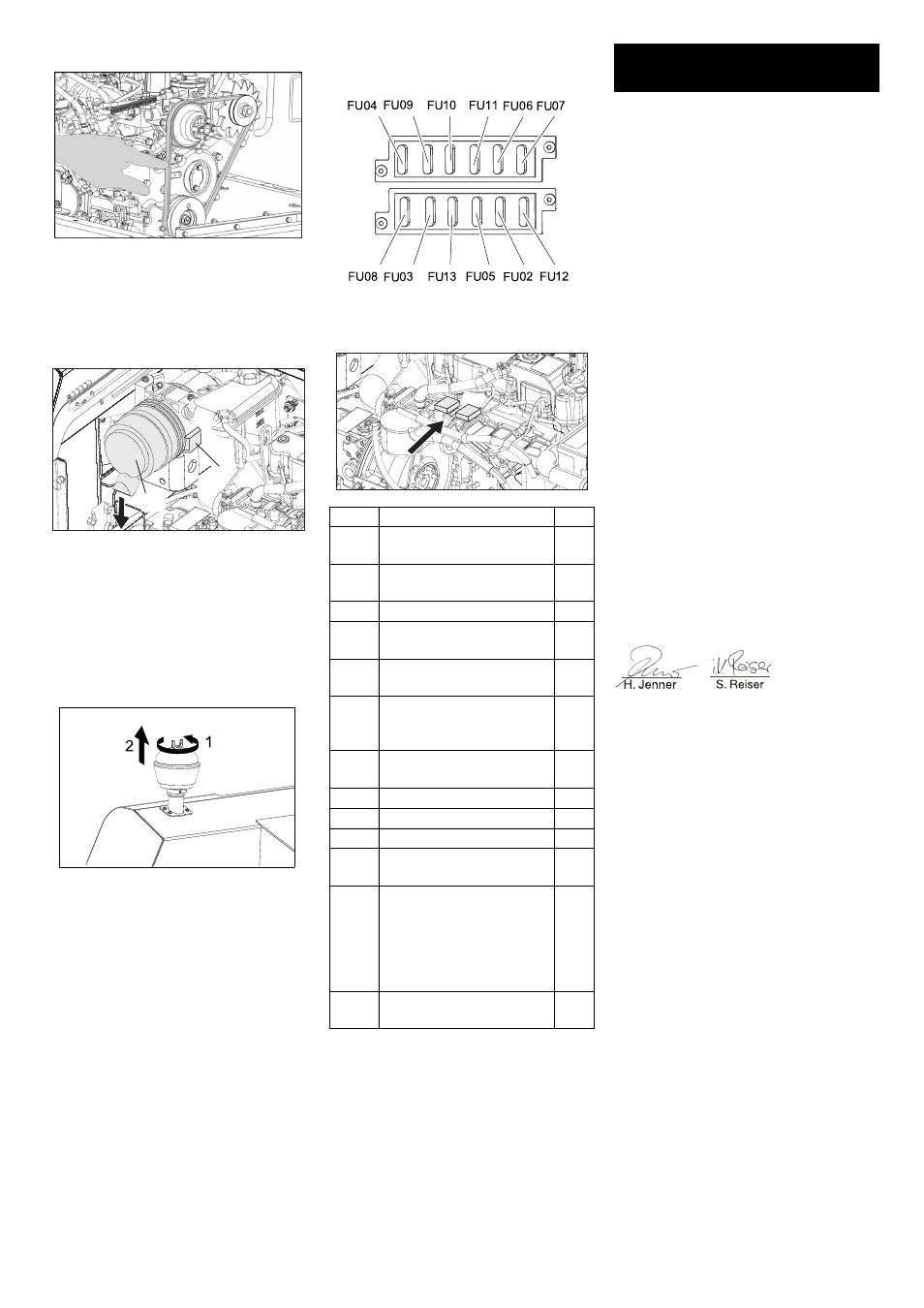

Proverite i podesite klinasti remen
Provera i zamena filtera za vazduh
Zamena sijalice prednjeg fara (opcija)
1
2
Zamena osigurača
FU 01 Glavni osigurač 60 A
FU 02 Upozoravajuće trepćuće
svetlo
10 A
FU 03 Sigurnosni relej
Višenamenski ekran
10 A
FU 04 Pumpa za gorivo 10 A
FU 05 Vremenski relej
Kontaktni prekidač sedišta
30 A
FU 06 Sirena i motor ventilatora
hidrauličkog hladnjaka
25 A
FU 07 Prekidač za izbor programa
Funkcije posude za
prljavštinu
10 A
FU 08 Prekidač stop svetla
Migavci
10 A
FU 09 Svetlo s leve strane 7,5 A
FU 10 Svetlo s desne strane 7,5 A
FU 11 Prednje radno svetlo (far) 10 A
FU 12 Vibracioni sistem
Rotirajuće svetlo
20 A
FU 13 Pumpa za vodu
Ventilator kondenzatora
Svetlo u kabini
Brisač stakla
3. Bočna metla
Motor ventilatora u kabini
10 A
FU 14 Motor ventilatora
kondenzatora
40 A
Izjava o usklađenosti sa
propisima EZ
Proizvod: Mašina za metenje sa
usisavanjem samohodna
Tip: 1.186-xxx
Odgovarajuće EZ-direktive:
2006/42/EZ (+2009/127/EZ)
2004/108/EZ
2000/14/EZ
Primenjene usklađene norme:
EN 60335–1
EN 60335–2–72
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008
Primenjeni nacionalni standardi:
-
Primenjeni postupak ocenjivanja
usklađenosti:
2000/14/EZ: Prilog V
Nivo jačine zvuka dB(A)
Izmerena:
Zagarantovana:
CEO Head of Approbation
317 SR
