- 11

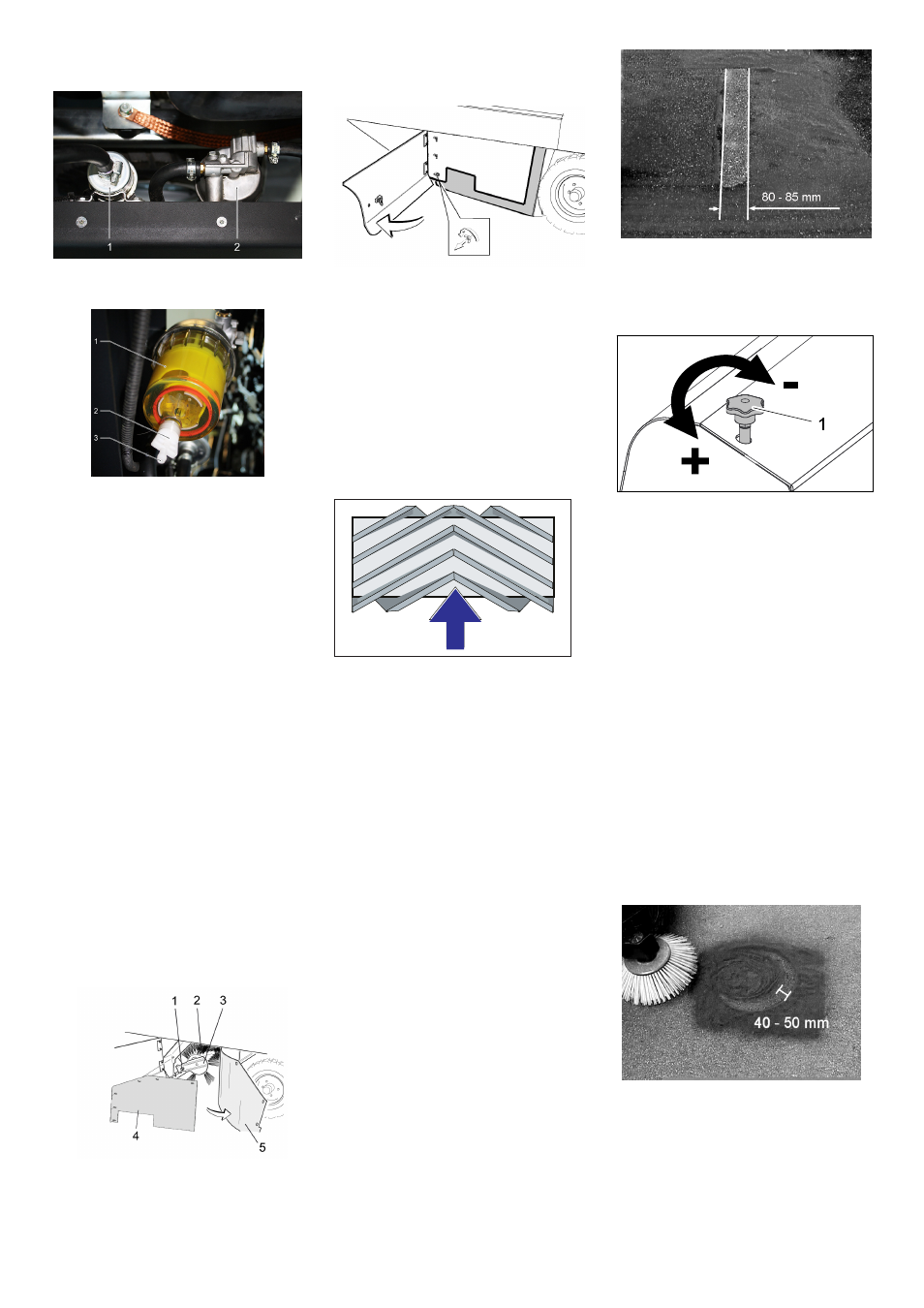

1 Топливный насос
2 Водоотделитель
1 Водоотделитель
2 Сливная пробка
3 Выпускное отверстие
Указание
Установить подходящий контейнер
для сбора конденсата под сливным от
верстием.

Открыть сливную пробку, слить кон-
денсат и снова закрыть сливную про
бку.
 Запустить двигатель.
 Поднять до упора резервуар для сбо-
ра мусора.
 Выключить двигатель.
 Зафиксируйте стояночный тормоз.
 Установить предохранительные
штанги для опорожнения поднятого
резервуара.
 Удалить с подметающего вала намо-
тавшиеся ленты и веревки.
 Вынуть предохранительные штанги.
 Запустить двигатель.
 Опустить резервуар для сбора мусо-
ра в начальное положение.
 Выключить двигатель.
1 Крепежный винт держателя подме-
тающего вала
2 Метущий вал
3 Держатель подметающего вала
4 Плоская стопорная шайба бокового
уплотнения
5 Боковое уплотнение
 Открыть боковую панель с помощью
ключа.
 Отвинтить барашковые гайки, распо-
ложенные на плоской стопорной
шайбе, от бокового уплотнения и
снять плоскую стопорную шайбу.
 Откинуть наружу боковое уплотне
ние.
 Вывинтить крепежный винт держате-
ля подметающего вала и повернуть
наружу приемное устройство.
 Вынуть подметающий вал.
Расположение подметающего вала при
установке по направлению движения
(вид сверху)
Указание: При установке нового подме-
тающего вала следить за положением
щетины.

Установить новый подметающий
вал. Пазы подметающего вала долж-
ны совпасть с выступами балансира.
Указание: После установки нового под-
метающего вала необходимо снова от-
регулировать плоскость подметания.
 Проверить давление в шинах.
 Выключить всасывающий вентиля
тор
 Поставить подметающую машину на
ровный гладкий пол, покрытый види-
мым слоем пыли или мела.
 Установить переключатель про-
грамм на подметание с использова-
нием подметающего вала.
 Перевести переключатель программ
в положение "Транспортировка".
 Дать аппарату задний ход.
 Проверить плоскость подметания.
Профиль подметания должен иметь вид
равномерного прямоугольника шириной
80-85 мм.
Отрегулировать ширину профиля
подметания:
1 Установочный винт
 Отрегулировать положение профиля
подметания путем перестановки ус-
тановочного винта.
 Проверить плоскость подметания.
 Проверить давление в шинах.
 Приподнять боковые щетки.
 Поставить подметающую машину на
ровный гладкий пол, покрытый види-
мым слоем пыли или мела.
 Установить переключатель про-
грамм на подметание с использова
нием подметающего вала и боковой
щетки.
 Приподнять боковые щетки.
 Установить переключатель про-
грамм в положение «Движение».
 Дать аппарату задний ход.
 Проверить плоскость подметания.
Ширина профиля подметания должна
составлять от 40 до 50 мм.
Слив конденсата из водоотделителя
дизельного топлива.
Проверка подметающего вала
Замена подметающего вала
Проверка и корректировка плоскости
подметания для подметающего вала
Проверка и корректировка профиля
подметания для боковых щеток
201 RU
