- 11
 Otevřít uzávěr.
 Sejměte skříň vzduchového filtru.
 Vyměňte vložku vzduchového filtru.
Upozornění: Poloha instalace je vyfu-
kovacím otvorem směrem dolů (viz
obrázek).
 Odšroubujte křídlatou matici na odstře-
divém odlučovači.
 Odstředivý odlučovač vyčistěte.
 Odšroubujte světlomet.
 Vyjměte světlomet a rozpojte konekto-
ry.
Upozornění: Poznamenejte si polohu ko-
nektorů.

Rozšroubujte světlomet.
 Těleso světlometu rozeberte, ale přitom
ho držte vodorovně, protože mechanis-
mus lampy není nijak upevněn.
 Odblokujte rám uzávěru a vyjměte žá-
rovku.
 Vsaďte novou žárovku.
 V opačném pořadí opět smontujte.

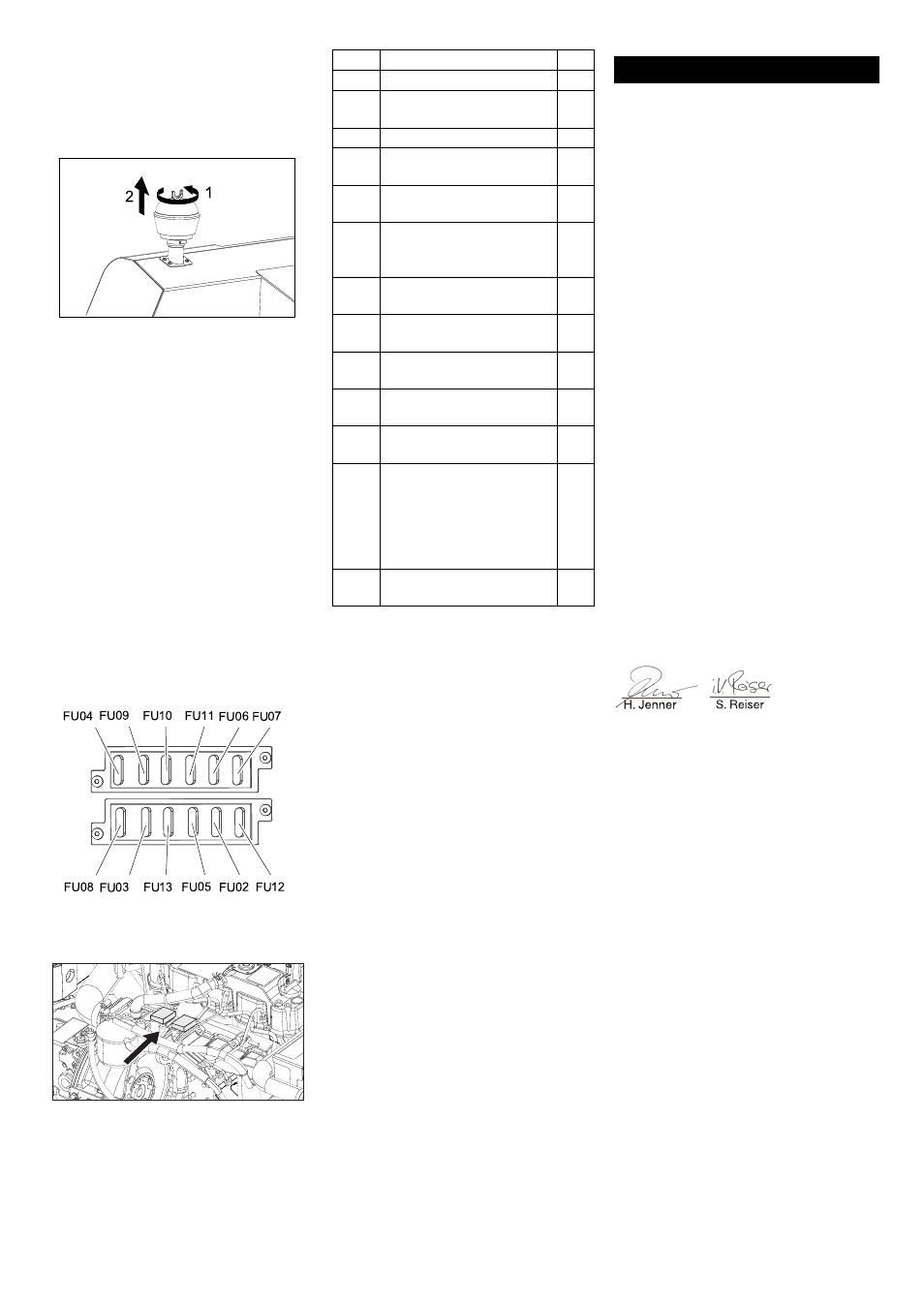

 Otevřete držák pojistky.
 Zkontrolujte pojistky.
Upozornění: Pojistky FU 01 a FU 14 se na-
cházejí v motorovém prostoru.
 Vadné pojistky vyměňte za nové.
Upozornění: Používejte pouze pojistky se
stejnou jisticí hodnotou.
Tímto prohlašujeme, že níže označené
stroje odpovídají jejich základní koncepcí a
konstrukčním provedením, stejně jako
námi do provozu uvedenými konkrétními
provedeními, příslušným zásadním
požadavkům o bezpečnosti a ochraně
zdraví směrnic ES. Při jakýchkoli na stroji
provedených změnách, které nebyly námi
odsouhlaseny, pozbývá toto prohlášení
svou platnost.
Podepsaní jednají v pověření a s plnou
mocí jednatelství
Osoba zplnomocněná sestavením doku-
mentace:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2011/03/01
Výměna žárovky světlometu (volitelná
výbava)
Výměna pojistek
FU 01 Hlavní pojistka 60 A
FU 02 Varovná světla 10 A
FU 03 Jisticí relé
Multifunkční obrazovka
10 A
FU 04 Palivové čerpadlo 10 A
FU 05 Časová relé
Kontaktní spínač sedadla
30 A
FU 06 Klakson a motor větráku
hydraulické chlazení
25 A
FU 07 Přepínač programů
Funkce nádoby na zamete-
né nečistoty
10 A
FU 08 Spínač brzdových světel
blikač
10 A
FU 09 Osvětlení vlevo 7,5
A
FU 10 Osvětlení vpravo 7,5
A
FU 11 Pracovní osvětlení vpředu
(potkávací světlomety)
10 A
FU 12 Vibrační systém
Otáčivá výstražná svítilna
20 A
FU 13 Vodní čerpadlo
Větrák kondenzátoru
Osvětlení kabiny
stěrače skel
3. Boční metla
Motor dmychadla kabiny
10 A
FU 14 Motor větráku kondenzáto-
ru
40 A
Prohlášení o shodě pro ES
Výrobek: zametací stroj s odsávacím
zařízením nástavný přístroj
Typ: 1.186-xxx
Příslušné směrnice ES:
2006/42/ES (+2009/127/ES)
2004/108/ES
2000/14/ES
Použité harmonizační normy
EN 60335–1
EN 60335–2–72
EN 55012: 2007 + A1: 2009
EN 55014–2: 1997+A1: 2001+A2: 2008
Použité národní normy
-
Použitý postup posuzování shody:
2000/14/ES: Příloha V
Hladinu akustického dB(A)
Namerenou:
Garantovanou:
CEO Head of Approbation
231 CS
