- 4

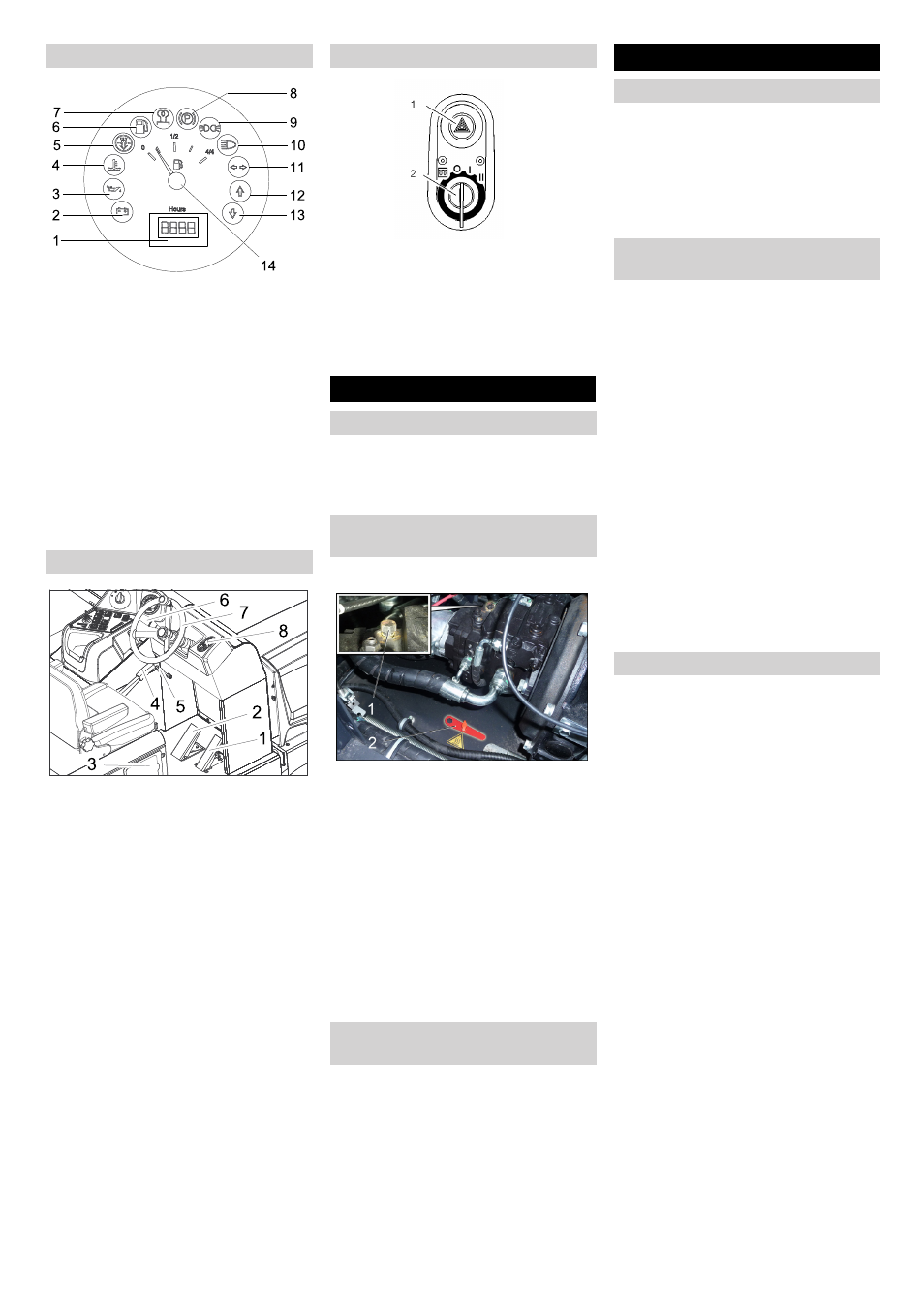

1 Driftstimetæller
2 Advarselslys "Læsse"
3 Advarselslys "Olietryk"
4 Advarselslys "Kølevandstemperatur"
5 Motor-indsugningsluft
6 Advarselslys "Brændstofreserve"
7 Forvarmning-kontrollampe
8 Kontrollampe (ikke tilkoblet)
9 Kontrollampe positionslys
10 Kontrollampe nærlys
11 Kontrollampe blinker
12 Kontrollampe "Kørselsretning fremad"
13 Kontrollampe "Kørselsretning baglæns"
14 Tankindikator
1 Kørepedal
2 Bremsepedal
3 Tankklap
4 Stopbremse
5 Blæserhåndtag
6 Horn/lys/blinklys (option)
Hornet: Tryk håndtaget udad
Belysning: Drej den ydre ring
Blinklys: Håbdtag op hhv. ned
7 Rat
8 Tændingslås
1 Advarselsblinkkontakt (option)
2 Startnøgle
– Glødetrådsymbol: Forvarmning
– Position 0: Slukke motoren
– Position 1: Tænding tændt
– Position 2: Tænd motoren
 Løsn stopbremsen, hold derved brem-
sepedalen trykt.
 Lås stopbremsen, hold derved bremse-
pedalen trykt.
 Åbn motorskærmen.
1 Skrue friløb
2 Specialt værktøj
 Åbn skruen til friløbet ca. 1 omdrejning
(imod uret)
Bruge specialværktøjet.
OBS
Specialværktøjet (rød skruenøgle) sidder i
en holder i køretøjets ramme, ved siden af
friløbet.
Forsigtig
Fejemaskinen må ikke flyttes uden brug af
eget drev over længere strækninger og
ikke hurtigere end 10 km/h.
 Skru skruen til friløbet fast indtil yderstil-
lingen.
Bruge specialværktøjet.
 Før ibrugtagningen skal motorprodu-
centens betjeningsvejledning læses og
der skal især holdes øje med sikker-
hedshenvisningerne.
 Stil fejemaskinen på et plant underlag.
 Træk tændingsnøglen ud.
 Aktiver stopbremsen.
 Kontroller brændstoftankens påfyld-
ningsniveau.
 Kontroller motoroliestanden.
 Kontroller kølevandets påfyldnings-
stand.
 Kontroller dæktrykket.
 Kontroller fejevalsen og sidebørsten for
slid og indviklede bånd.
 Kontroller hjulene for opviklede bånd.
 Kontroller skillecentrifugen og luftfilte-
ret, rengør det ved behov.
 Kontroller alle betjeningselementers
funktion.
 Kontroller maskinen med hensyn til
skader.
 Rens støvfilteret med tast "Filterens-
ning".
Bemærk: Beskrivelse se kapitlet Pleje og
vedligeholdelse.
ƽ
Risiko
Eksplosionsrisiko!
– Der må kun bruges den brændselsstof
som er angivet i betjeningsvejlednin-
gen.
– Tank ikke i lukkede rum.
– Rygning og åben ild er forbudt.
– Læg mærke til at ingen brændselsstof
kommer i kontakt med varme overfla-
der.
 Sluk for motoren.
 Åbn tankklappen.
 Skru tanklåget op.
 Fyld brændstof på.
 Tør spildt brændstof af og luk tank-
dækslet.
 Luk tankklappen.
Multifunktionsdisplay
Betjeningselementer
Tændingslås
Inden ibrugtagning
Løsne/låse stopbremsen
Flytning af fejemaskinen uden brug
af eget drev
Flytning af fejemaskinen ved hjælp
af eget drev
Ibrugtagning
Generelle henisninger
Kontrol- og vedligeholdelsesarbej-
der
Dagligt inden driftsstart
Optankning
108 DA
