- 4

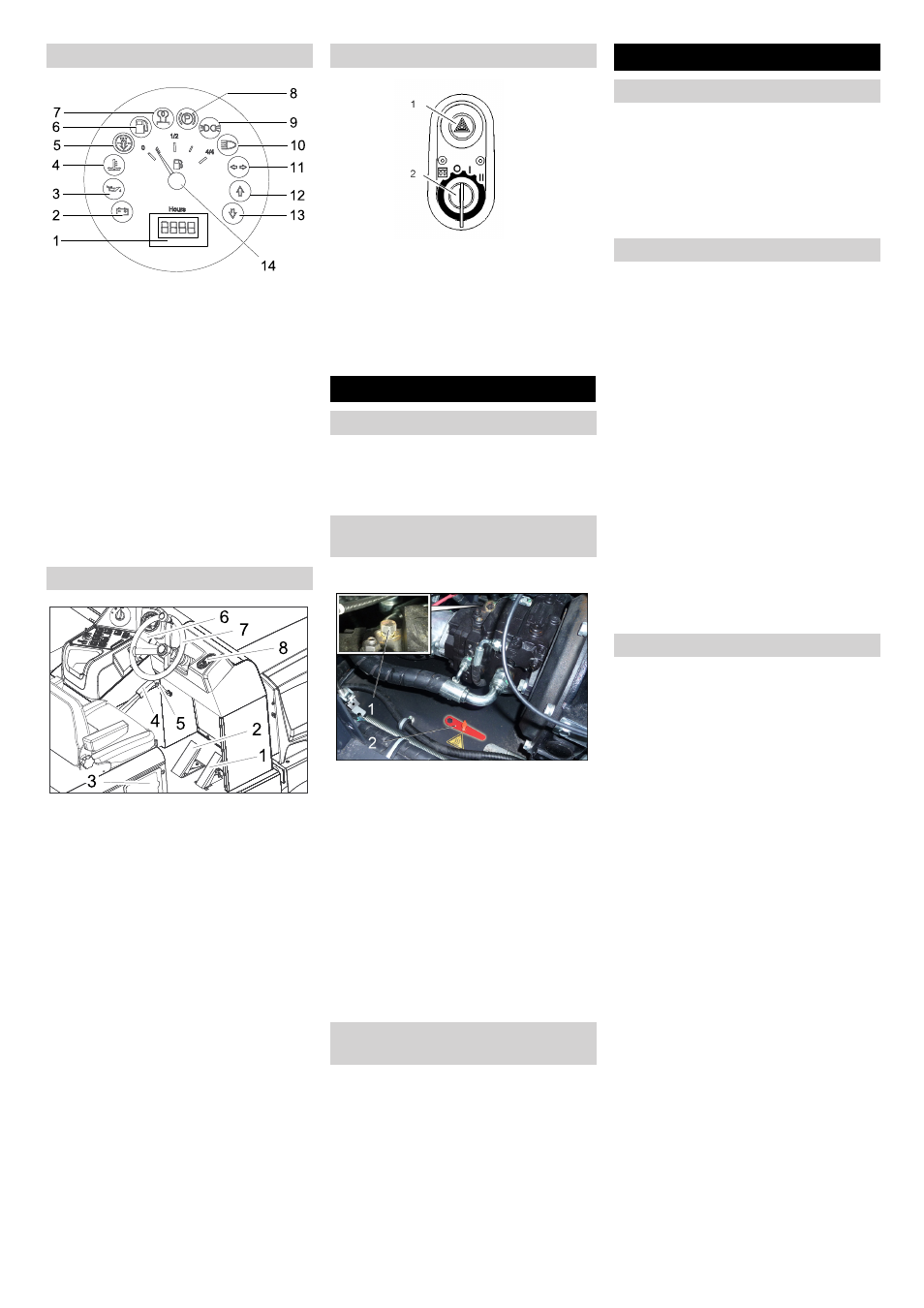

1 Käyttötuntilaskin
2 Latauksen varoitusvalo
3 Öljynpaineen varoitusvalo
4 Jäähdytysveden lämpötilan varoitusva-
lo
5 Moottorin imuilma
6 Polttoainemäärän varoitusvalo
7 Esihehkutuksen merkkivalo
8 Merkkivalo (ei liitetty)
9 Pysäköintivalon merkkivalo
10 Lähivalon merkkivalo
11 Vilkun merkkivalo
12 Merkkivalo ajosuunta eteenpäin
13 Merkkivalo ajosuunta taaksepäin
14 Polttoainemittari
1 Ajopoljin
2 Jarrupoljin
3 Polttoainesäiliön luukku
4 Seisontajarru
5 Puhallinvipu
6 Tyytti/valot/suuntavilkku (lisävaruste)
Äänimerkin antaminen: Paina vipua si-
sään
Valaistus: Kierrä ulkorengasta
Suuntavilkku: Paina vipua ylös tai alas
7 Ohjauspyörä
8 Virtalukko
1 Varoitusvilkkukytkin (valinnainen)
2 Käynnistysavain
– Hehkutuskierukkasymboli: Esihehkutus
– Asento 0: Moottorin sammutus
– Asento 1: Sytytys päällä
– Asento 2: Moottorin käynnistys
 Seisontajarrun vapautus, pidä tällöin
jarrupoljin painettuna.
 Seisontajarrun lukitus, pidä tällöin jarru-
poljin painettuna.
 Avaa moottoripeite.
1 Vapaakäynnin ruuvi
2 Erikoistyökalu
 Avaa vapaakäynnin ruuvia n. 1 kierros
(vastapäivään).
Käytä erityistyökalua.
Ohje
Erityistyökalu (punainen ruuvitaltta) on pi-
dikkeessään ajoneuvon rungossa vapaa-
käyntivivun vieressä.
Varo
Älä siirrä lakaisukonetta pitempiä matkoja
ilman omaa käyttövoimaa eikä nopeammin
kuin 10 km/h.
 Kierrä vapaakäynnin ruuvi kiinni vas-
teeseen asti.
Käytä erityistyökalua.
 Lue ennen käyttöönottoa moottorinval-
mistajan käyttöohjeet ja huomioi erityi-
sesti turvaohjeet.
 Pysäytä lakaisukone tasaiselle pinnal-
le.
 Vedä virta-avain pois.
 Lukitse seisontajarru.
 Tarkasta polttoainesäiliön täyttötaso.
 Tarkasta moottorin öljytaso.
 Tarkasta jäähdytysveden määrä.
 Tarkasta renkaiden ilmanpaine.
 Tarkasta, ovatko lakaisutela ja sivuhar-
ja kuluneita ja onko niihin takertunut
nauhoja.
 Tarkasta, onko pyöriin kietoutunut nau-
hoja.
 Tarkasta keskipakoiserotin ja ilmansuo-
datin, puhdista tarvittaessa.
 Tarkasta kaikkien ohjauselementtien
toiminto.
 Tarkasta laite mahdollisten vahingoittu-
mien varalta.
 Puhdista pölynsuodatin painamalla
suodatinpuhdistus-painiketta.
Huomautus: Kuvaus, katso lukua Hoito ja
huolto.
ƽ Vaara
Räjähdysvaara!
– Laitteessa saa käyttää ainoastaan käyt-
töohjeessa ilmoitettua polttoainetta.
– Älä tankkaa suljetuissa tiloissa.
– Tupakointi ja avotulen käyttö ovat kiel-
lettyjä.
– Varo, että polttoainetta ei pääse kuumil-
le pinnoille.
 Sammuta moottori.
 Avaa polttoainesäiliön luukku.
 Avaa polttoainesäiliön tulppa.
 Tankkaa diesel-polttoainetta.
 Pyyhi ylivuotanut polttoaine pois ja sulje
polttoainesäiliön kansi.
 Sulje polttoainesäiliön luukku.
Monitoiminäyttö
Hallintaelementit
Virtalukko
Ennen käyttöönottoa
Seisontajarrun lukitus/vapautus
Lakaisukoneen liikuttaminen ilman
omaa käyttöä
Lakaisukoneen liikuttaminen omal-
la käytöllä
Käyttöönotto
Yleisiä ohjeita
Tarkastus- ja huoltotyöt
Päivittäin ennen käyttöönottoa
Tankkaus
