IT - I
taliano - M
anuale di istruzioni
29
9.6.3.2 Menù Mascheratura Aree
Questa funzione consente di impostare fino a otto
maschere (di dimensioni variabili) con possibilità di
titolazione.
01. Numero: Seleziona l'area da modificare.
02. Enabling: Abilita la mascheratura dell'area
raggiunta.
03. Start: Imposta la posizione iniziale dell'area.
04. Stop: Imposta la posizione finale dell'area.
05. Testo: Modifica il testo che viene visualizzato
quando l'area è attiva.

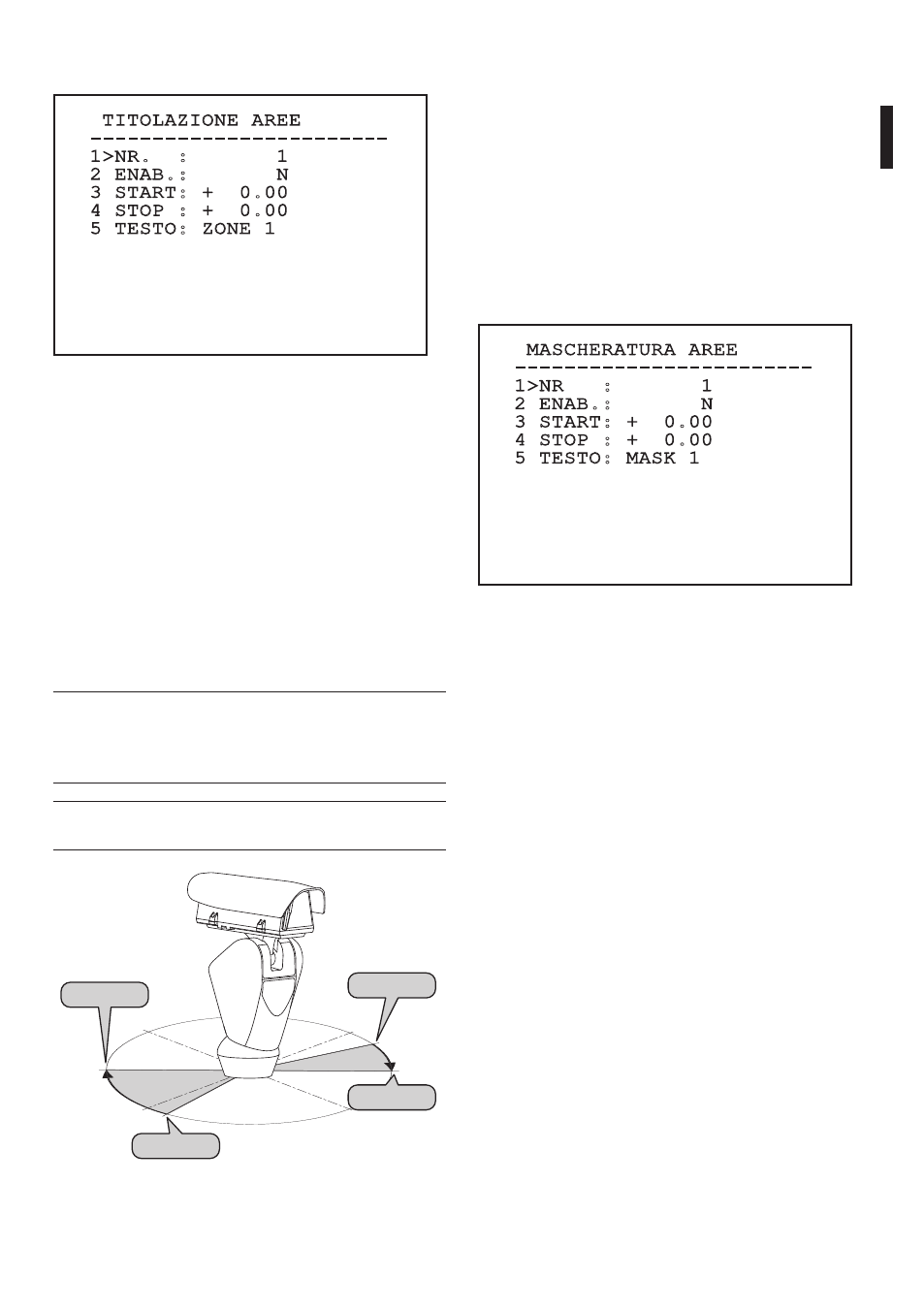

MASCHERATURA AREE
------------------------
1>NR : 1
2 ENAB.: N
3 START: + 0.00
4 STOP : + 0.00
5 TESTO: MASK 1
Fig. 62
05. Testo: Modifica il testo che viene visualizzato
quando ci si muove all'interno dell’area.
TITOLAZIONE AREE
------------------------
1>NR. : 1
2 ENAB.: N
3 START: + 0.00
4 STOP : + 0.00
5 TESTO: ZONE 1
Fig. 60
Esempio: Per attivare la titolazione dell’area 1
quando il dispositivo si trova tra +15° e +45° è
necessario:
• Abilitare la titolazione delle aree, impostando S
come valore della voce Abilitazione.
• Impostare 1 come valore del parametro Nr.
• Impostare +015.00 come valore del parametro
Start.
• Impostare +045.00 come valore del parametro
Stop.
• Se necessario, modificare il testo visualizzato
selezionando la voce Testo.
j Ponendo a zero i valori di Start e Stop del
menù si disabilita la visualizzazione della
scritta. In caso di sovrapposizione di più
aree prevale quella di numero inferiore.
j Per la definizione delle aree seguire il senso
orario come indicato in figura.
0°
Start1=15°
Stop1=45°
Start2=170°
Stop2=225°
270°
90° 180°
Fig. 61
