10.1.1 Anschluss der Pumpe
h Die nachstehend erläuterten Anschlüsse
dürfen nur von Fachleuten vorgenommen
werden und müssen genauestens den
Vorgaben zur Speisung und Verdrahtung
entsprechen, um schwere Gefahren
für den Bediener und den Verfall der
Gewährleistungsrechte auszuschließen.
Signal
O1 C1
AL1
COM

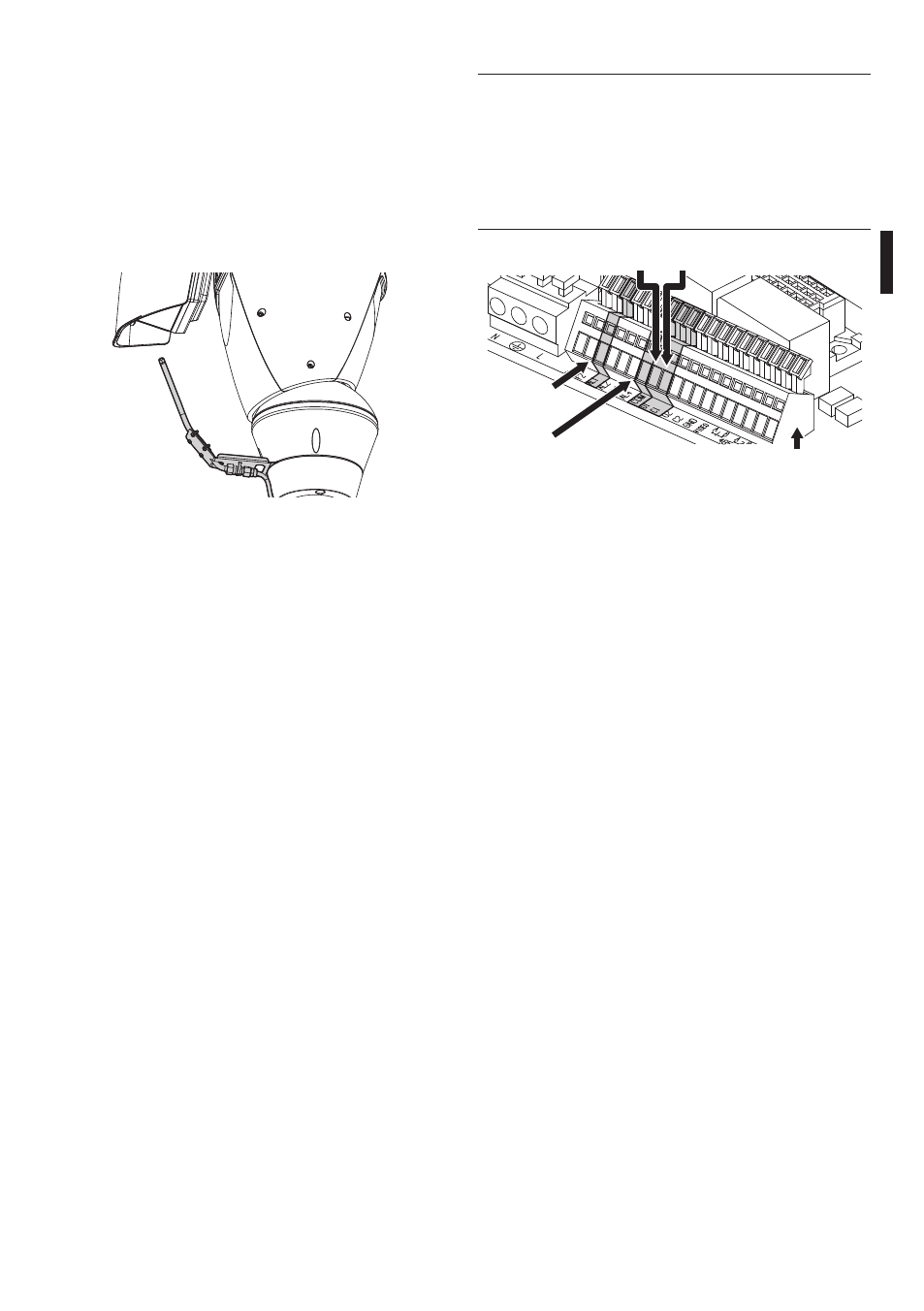

Fig. 104 Signal- Steckverbinder der Grundplatine
des S-N-Kopfes. Alle Modelle der Serie
ULISSE verfügen über diese Funktion.
Im Schaltbild sind verzeichnet:
• AL1 - COM: Alarmeingang zur Prüfung des
Wasserstandes im Behälter. Bei Einrichtungen
mit Standsensor wird bei der Herstellung des
Kontaktes, falls aktiviert, ein entsprechend
konfigurierter Bildschirmalarm ausgelöst.
• O1 - C1: Potentialfreier Kontakt für die Aktivierung
der Wasserpumpe.
10.1.1.1 Verbindung mit einer
Scheibenwaschanlage der Serie UPTWAS/
WASPT
Für die Anschlüsse siehe das produkteigene
Installationshandbuch. Einige Modelle haben keinen
Sensor für den Stand der Scheibenwaschflüssigkeit.
10 Zubehör
10.1 Waschanlage
Ist der Schwenk-Neige-Kopf mit Scheibenwischer
versehen, kann er auch eine externe Pumpe besitzen,
die Wasser für die Reinigung der Scheibe heranführt.
Wie in der Abbildung gezeigt, befindet sich die
Spritzvorrichtung außerhalb des Schwenk-Neige-
Kopfes.
Fig. 103
Wenn der Befehl ("11.8 Aktivierung Waschanlage
(Washer)", Seite 45) erteilt wird, positioniert sich
der Schwenk-Neige-Kopf mit der Scheibe vor
der Spritzanlage. Aktiviert werden nun für eine
bestimmte Zeit die Pumpe und der Scheibenwischer.
Am Ende des Vorgangs kehrt der Schwenk-Neige-
Kopf in die Ausgangsposition zurück.
