DE - D
eutsch - B
edienungslanleitung
30
9.6.4 Menü Gehäuse seriell
j Nachdem das OSM der Kamera verlassen
worden ist, die Taste IRIS CLOSE drücken,
um zum OSM des Schwenk-Neige-Kopfes
zurückzukehren.
j Um die Überlagerung des OSM von Kamera
mit dem OSM des Schwenk-Neige-Kopfes zu
vermeiden, muss der Konfigurationsmodus
der Kamera verlassen werden, bevor die
Taste IRIS CLOSE gedrückt wird.
01. Protokoll: Gestattet es, das bei der seriellen
Kommunikation des Gehäuses benutzte
Protokoll festzulegen.
02. Baudrate: Gestattet es, die bei der seriellen
Kommunikation des Gehäuses benutzte
Baudrate festzulegen.
03. Bef. Enter: Ermöglicht die Benutzer-definierung
des Befehls Bestätigen (siehe Abschn. 8.1.1
Verwendung des Joysticks) zur Navigation im
OSM der Kamera.
04. Bef. Esc: Ermöglicht die Benutzer-definierung
des Befehls Esc (siehe Abschn. 8.1.1
Verwendung des Joysticks) zur Navigation im
OSM der Kamera.
05. OSM Kamera aktivieren: Gestattet den Eintritt
in den Modus zur Konfiguration der Kamera.

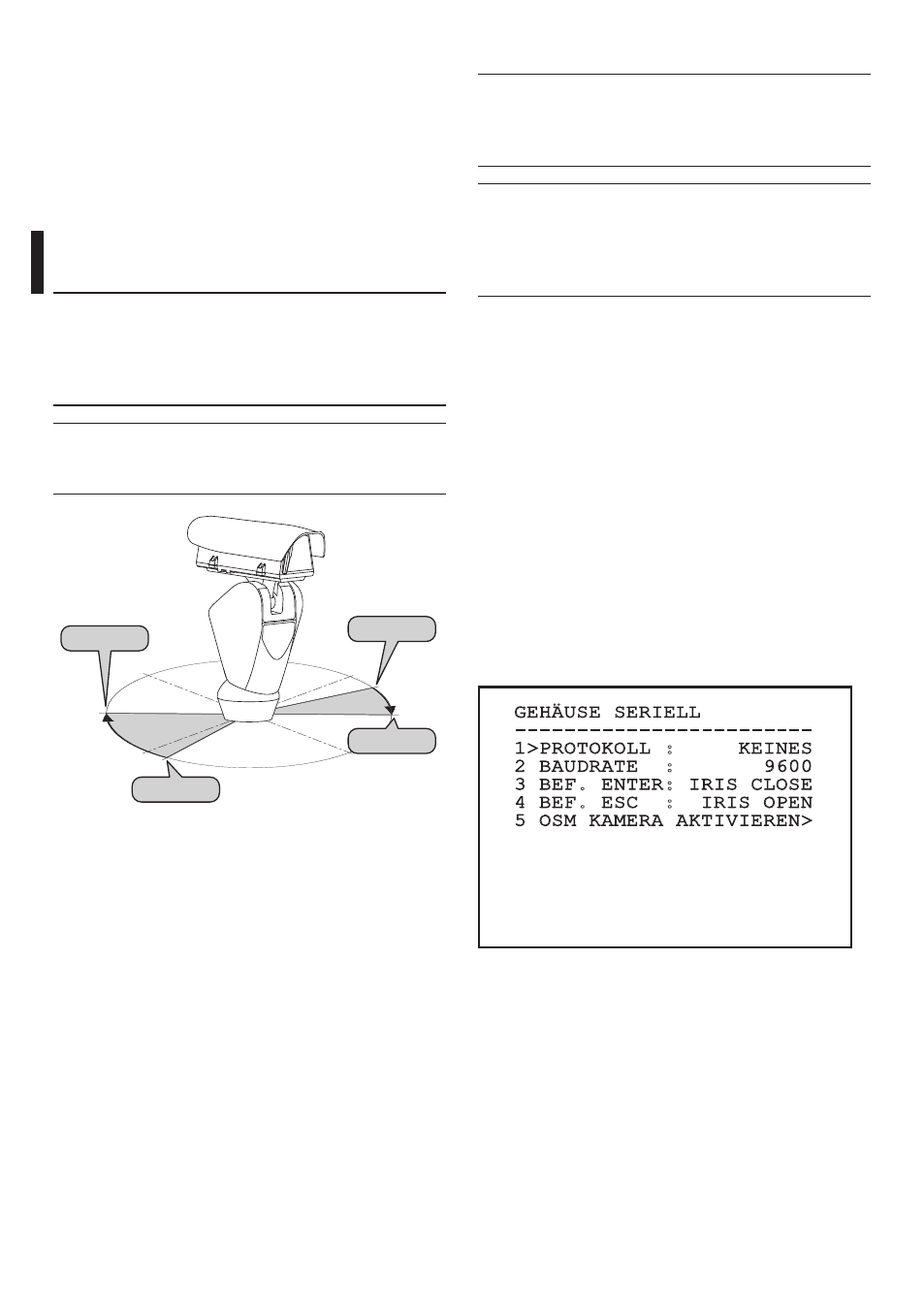

GEHÄUSE SERIELL
------------------------
1>PROTOKOLL : KEINES
2 BAUDRATE : 9600
3 BEF. ENTER: IRIS CLOSE
4 BEF. ESC : IRIS OPEN
5 OSM KAMERA AKTIVIEREN>
Fig. 64
Beispiel: Zur Aktivierung der Maskierung von Zone 1,
wenn sich die Vorrichtung zwischen +15° und +45°
befindet wie folgt vorgehen:
• Den Parameter Nr auf den Wert 1 setzen.
• Die Zonenmaskierung aktivieren, indem unter
Aktivierung J gewählt wird.
• Den Parameter Start auf den Wert +015.00 setzen.
• Für den Parameter Stop den Wert +045.00 setzen.
• Bei Bedarf den Anzeigetext nach Auswahl der
Option Text ändern.
j Setzt man die Werte START und STOP
des Menüs auf Null, ist die Maskierung
deaktiviert. Wenn sich mehrere Masken
überlagern, hat die Maske mit der
niedrigeren Nummer den Vorrang.
j Bei der Erstellung der Masken ist im
Uhrzeigersinn vorzugehen, wie in der
Abbildung dargestellt.
0°
Start1=15°
Stop1=45°
Start2=170°
Stop2=225°
270°
90° 180°
Fig. 63
