7.4.6 Terminaisons lignes sérielles /
connexions
Sur la carte, deux dip-switches sont prévus pour
configurer le bouclage de la ligne sérielle.
Chaque périphérique en fin de ligne doit être
terminée (bouclé) au moyen du dip-switch prévu
pour éviter tout phénomène de réflexion et de
déformation du signal.
Les dip-switches 1 et 2 terminent respectivement les
lignes sérielles RS485-1 et RS485-2.
j Au contraire des cas précédents sur ce
tableau, le levier du dip-switch vers le haut
représente la valeur 0 (OFF) tandis que le
levier vers le bas représente la valeur 1
(ON).
TERMINAISON LIGNES RS485
Description DIP 2 DIP 1 Configuration
Ligne RS485-1 - ON Terminée
- OFF Non terminée
Ligne RS485-2 ON - Terminée
OFF - Non terminée
Tab. 11

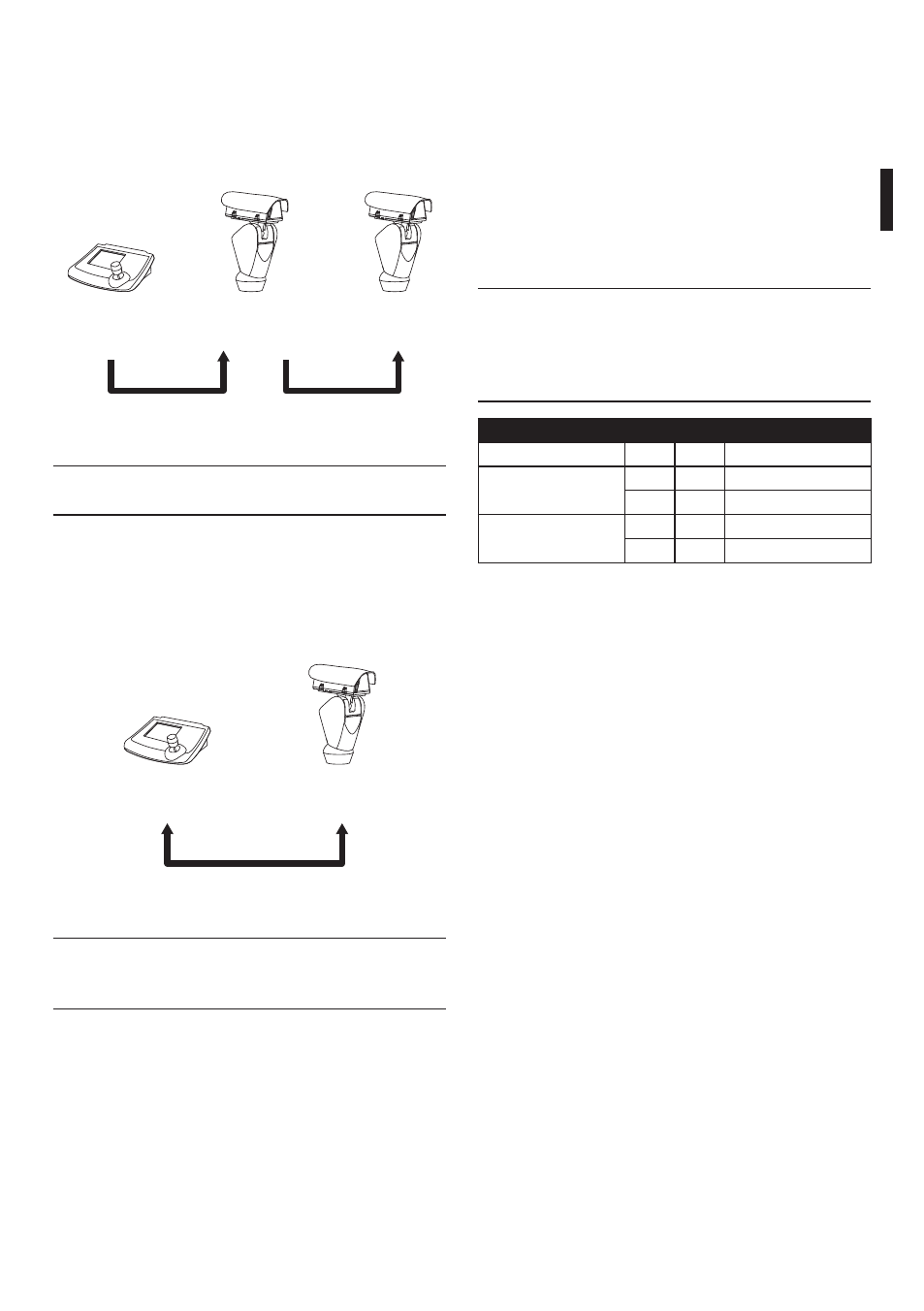

7.4.5.3 Ligne RS485-1 réception, ligne
RS485-2 répétition
Ce type de configuration permet de connecter
plusieurs dispositifs en cascade. Le signal est
régénéré par chaque unité et permet d'augmenter
sensiblement la distance totale.
RS485-1
Max 1200m Max 1200m
RS485-1 RS485-2
Pupitre de
contrôle
Fig. 41
j Ne fonctionne qu'avec les protocoles mono-
directionnels.
7.4.5.4 Ligne RS485 TX/RX
Ce type de configuration permet d'obtenir une
communication bidirectionnelle half-duplex sur la
ligne RS485-1.
La ligne sérielle RS485-2 n'est pas utilisée.
RS485-1
Max 1200m
TX/RX
Pupitre de
contrôle
Fig. 42
j Cette fonction n'est disponible qu'avec
des protocoles bidirectionnels (ex. PELCO,
AMERICAN DYNAMICS, Macro, etc.).
