14
7.1.2.2 Connettore telecamera/ottiche
motorizzate
h Tutti i collegamenti illustrati di seguito
devono essere eseguiti solo da installatori
esperti e devono essere rispettate tutte le
specifiche di cablaggio e di alimentazione
dei dispositivi.
La scheda elettronica è predisposta per poter
controllare telecamere con ottiche motorizzate
(Focus, Iris, Zoom), dotate o meno di potenziometri
per il controllo della posizione raggiunta.
Prima di procedere ai collegamenti, verificare che
le tensioni fornite dalla scheda rientrino nei limiti
previsti per l’apparecchiatura.
CONNETTORE TELECAMERA/OTTICHE MOTORIZZATE
Alimentazione telecamera +12V - 800mA max
Alimentazione
potenziometri ottiche +5V - 15mA max
Alimentazione motori
ottiche 6-15V (regolabile) - 200mA
max (Focus+ Zoom+Iris)
Tab. 02
Nel caso di ottiche con motori ad inversione di
polarità, eseguire le connessioni come indicato nello
schema seguente:
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
+
M
+
M
+
M
Fig. 13 CN2.
Nel caso di ottiche con motori a filo comune è
necessario abilitare la relativa opzione nel menù
("9.6.3 Menù parametri camera ZFI", pagina 28) ed
eseguire le connessioni come indicato nello schema
seguente:
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
+
M
+
M
+
M
Fig. 14 CN2.
7.1.2 Collegamento della telecamera e
dell’ottica motorizzata
7.1.2.1 Scheda ottiche motorizzate PTZ

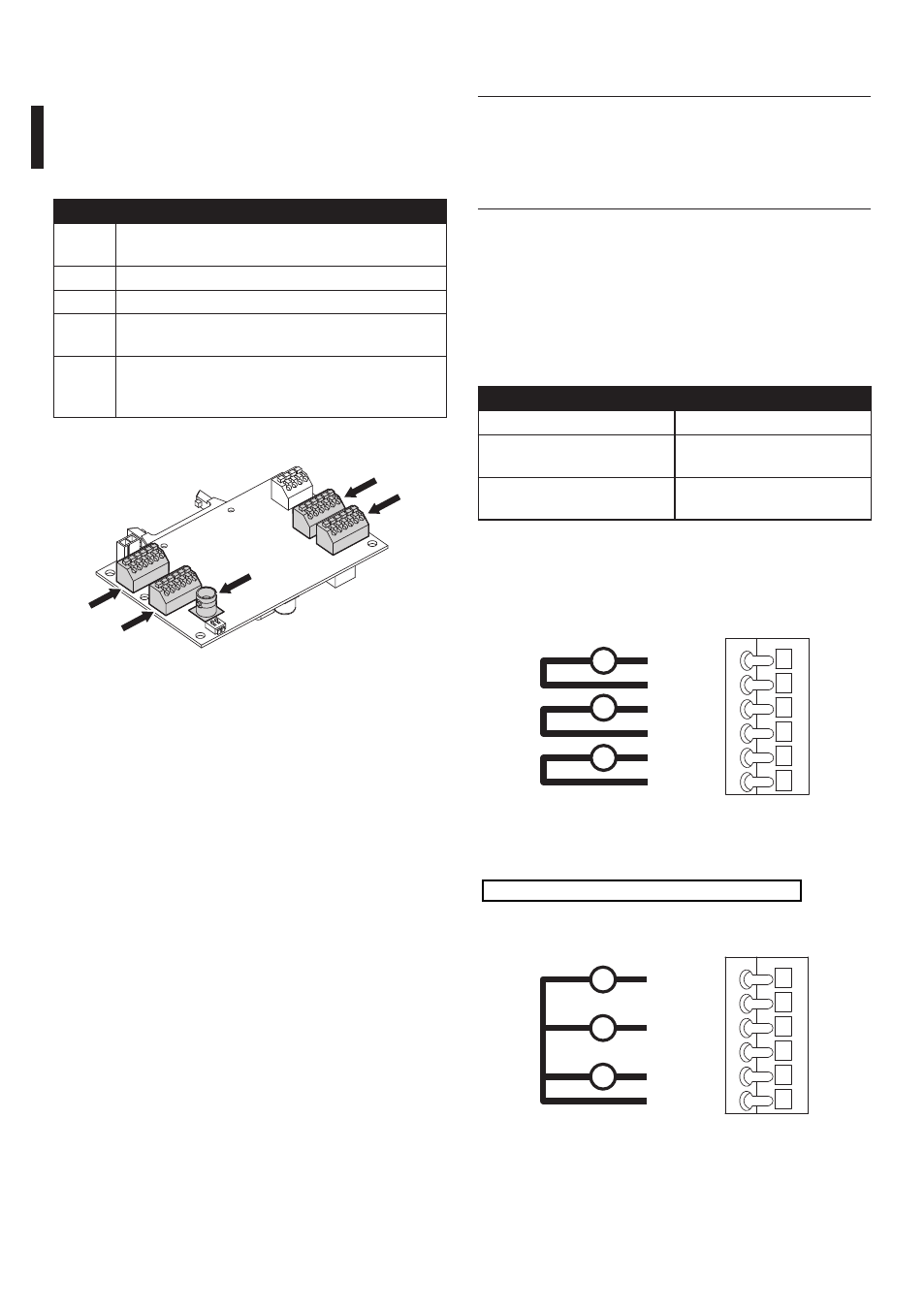

Di seguito è descritta la scheda elettronica all’interno
della custodia che controlla tutte le funzioni
dell’ottica motorizzata.
CODICE DESCRIZIONE
CN1 Connettore BNC per connessione del segnale
video da telecamera
CN2 Connettore controllo motori ottiche motorizzate
CN3 Connettore potenziometri ottiche motorizzate
CN6 Connettore seriale per il controllo della
telecamera
CN7 Alimentazione telecamera, contatto pulito
per l'attivazione della modalità notte della
telecamera, linee addizionali
Tab. 01
CN7
CN2
CN1
CN6
CN3
Fig. 12
