Page 198: 2 leitung rs422 (rs485-1 rx und rs485-2 tx)

DE - D

eutsch - B

edienungslanleitung

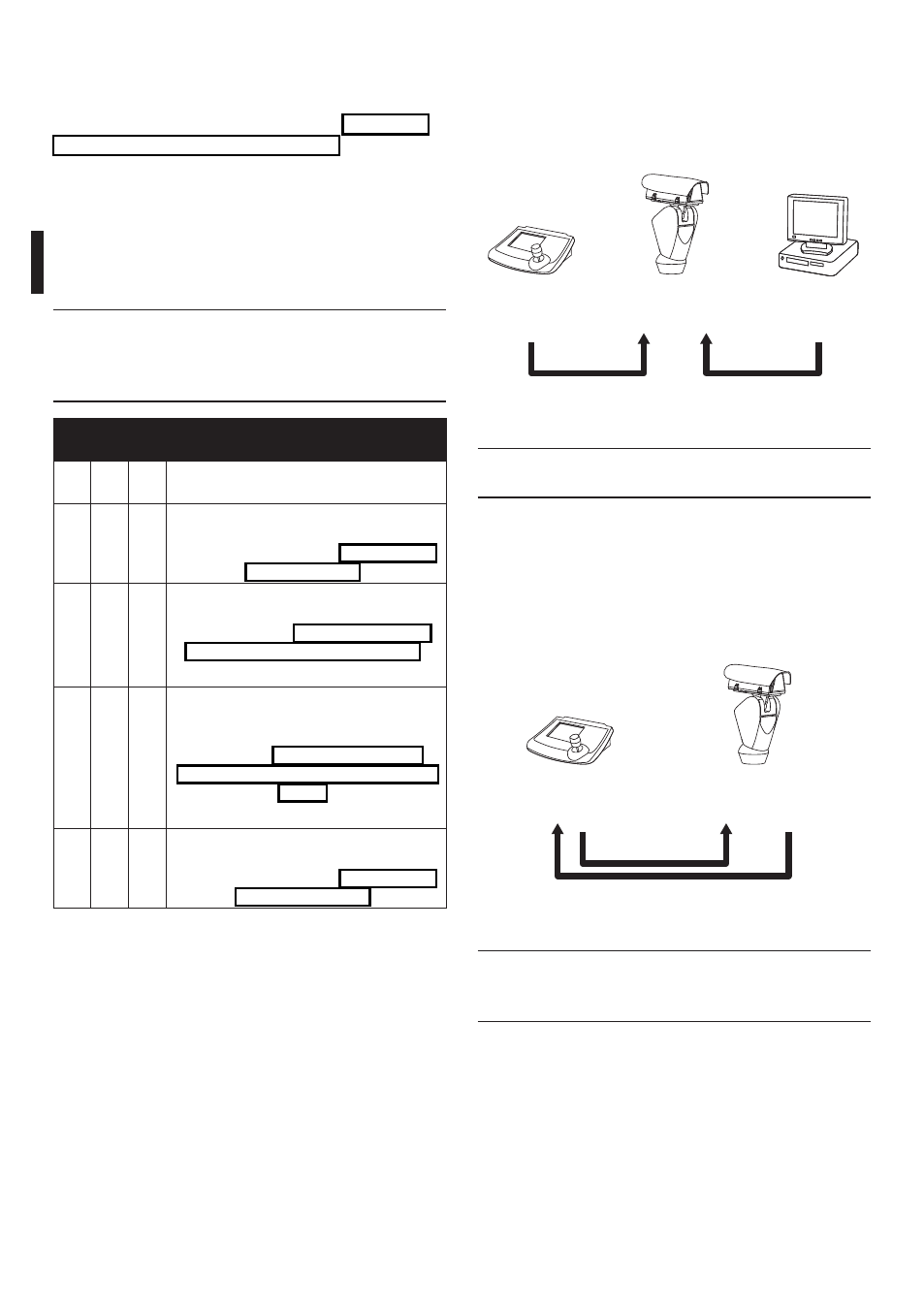

7.4.5.1 Leitung RS485 RX

Die Leitung RS485-1 arbeitet mit den Einstellungen,
die mit Hilfe der Dipschalter Adresse, Baudrate und
Protokoll vorgegeben werden.
Die serielle Leitung RS485-2 wird nicht benutzt.

Personal

Computer

Max 1200m

Max 10m

RS485-1

RS232

Steuer-

Tastatur

Fig. 39

Die Anlage ist vom Typ TNV-1 und darf nicht
mit SELV-Schaltkreisen verbunden werden.

7.4.5.2 Leitung RS422 (RS485-1 RX und
RS485-2 TX)

Diese Einstellung gestattet die Full-Duplex-
Kommunikation nach dem Standard RS422. Es
werden deshalb die beiden Leitungen RS485-1 und
RS485-2 verwendet.

Max 1200m

RS485-1 RS485-2

Steuer-

Tastatur

Fig. 40

Diese Funktion ist nur mit beidseitig
gerichteten Protokollen verfügbar (z. B.
PELCO, AMERICAN DYNAMICS oder Macro).

7.4.4 Einstellung der Adresse

Als ULISSE-Adressen lassen sich 1 bis 255 vorgeben.
Die Vorgabe der Adresse erfolgt nach dem Binärcode
mit Hilfe der 8 Dipschalter oben rechts ("17 Anhang
A - Tabelle Adressen Dipschalter", Seite 52).

7.4.5 Serielle Übertragungsleitungen

Das Produkt besitzt zwei serielle
Übertragungsleitungen RS485 und eine serielle Leitung
RS232, die sich auf verschiedene Art und Weise durch
die Stellung der Dipschalter 10 und 9 des Wählschalters
Serielle Leitungen und Adresse konfigurieren lassen.

Der nach oben zeigende Kipphebel des
Dipschalters steht für den Wert 1 (ON), ein
nach unten umgelegter Hebel steht für den
Wert 0 (OFF).

SERIELLE LEITUNGEN UND ADRESSE, SERIELLEN
LEITUNGENKONFIGURATION

DIP

8-1

Konfiguration

OFF OFF

Diese Einstellung gestattet eine

unidirektionale gerichtete Übertragung

auf der Leitung RS485-1 ("7.4.5.1 Leitung

RS485 RX", Seite 22).

OFF ON

Diese Einstellung gestattet die Full-
