7.1.2.3 Regelung der Versorgungsspannung
für die Motoren der Optiken
Bevor die Stromversorgung des Schwenk-Neige-
Kopfes hergestellt wird, ist die Versorgungsspannung
der Optiken mithilfe von DIP1 einzustellen.
DIP1
Fig. 17
VERSORGUNGSSPANNUNG OPTIKEN
DIP 1
DIP 2
Konfiguration
OFF
OFF
15Vdc
ON
OFF
12Vdc
OFF
ON
9Vdc
ON
ON
6Vdc
Tab. 03

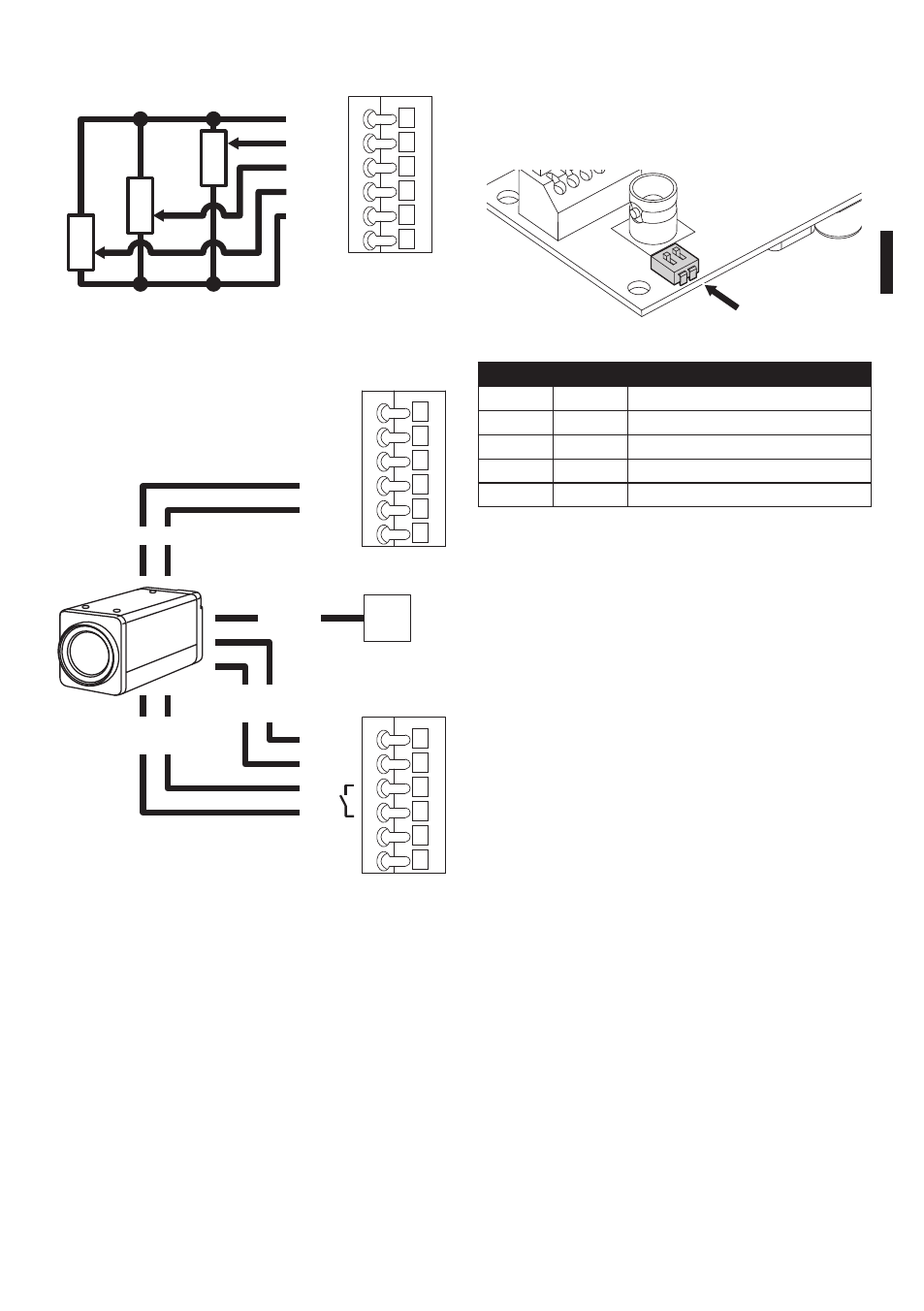

Anschlüsse der Potentiometer wie im folgenden
Schema ausführen.
+ POT
FOCUS
IRIS
ZOOM
- POT
GND
CN3
IRIS
ZOOM
FOCUS
Fig. 15
Anschlüsse der Videokamera wie im folgenden
Schema ausführen.
CN6
CN1
232 TX
232 RX
GND
485_B
485_A
S_GND
+ 12V
GND
F1
F2
Video
Night
synchronization
Serial
Power
supply
CN1
Fig. 16
Um die Steuerung der Videokamera zu aktivieren,
bitte entsprechendes Kapitel beachten ("9.6.4 Menü
Gehäuse seriell", Seite 30).
