IT - I
taliano - M
anuale di istruzioni
15

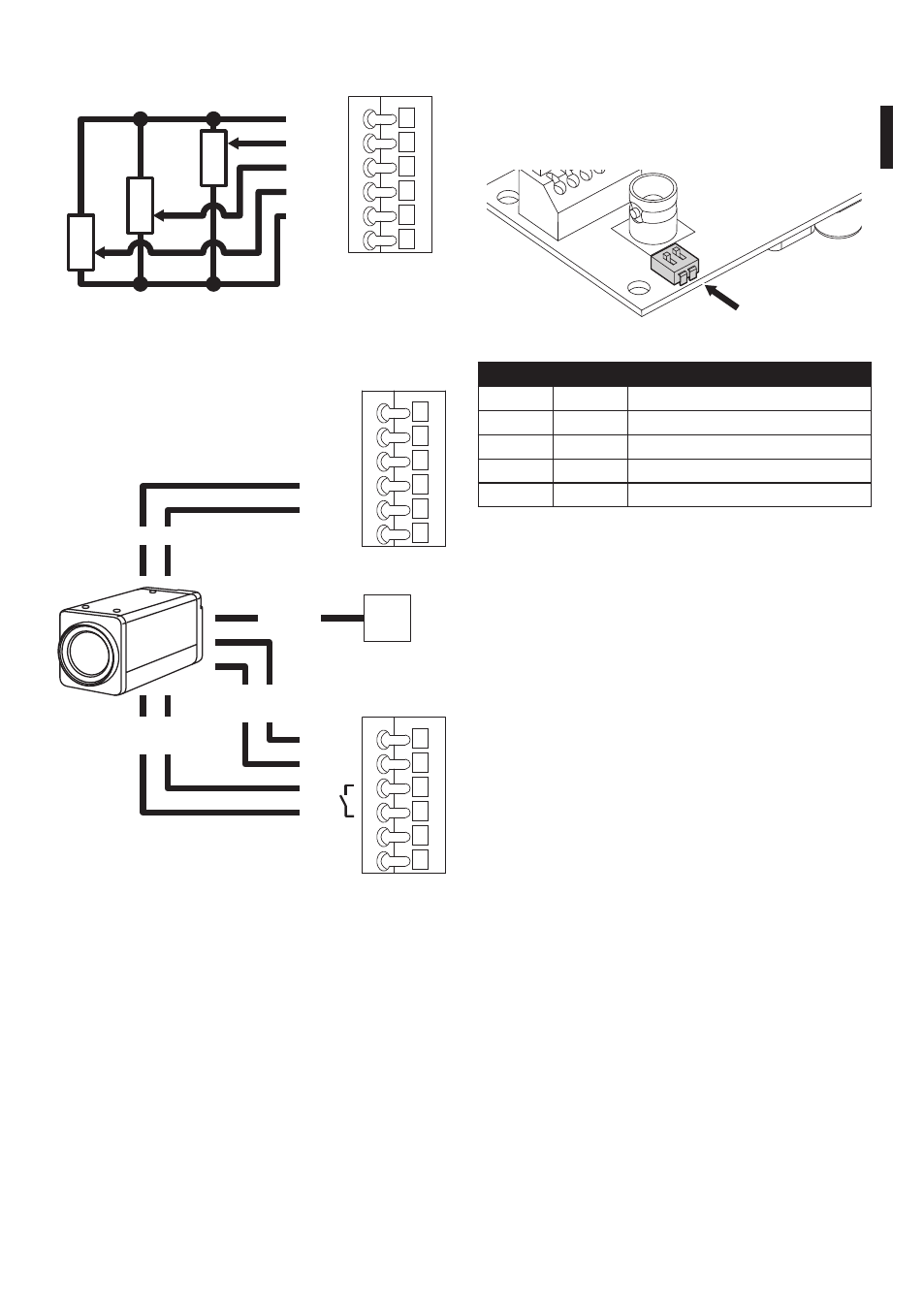

7.1.2.3 Regolazione della tensione di
alimentazione dei motori ottiche
Prima di alimentare il brandeggio, impostare la
tensione di alimentazione delle ottiche agendo sul
DIP1.
DIP1
Fig. 17
TENSIONE ALIMENTAZIONE OTTICHE
DIP 1 DIP 2 Configurazione
OFF OFF 15Vdc
ON OFF 12Vdc
OFF ON 9Vdc
ON ON 6Vdc
Tab. 03
Eseguire le connessioni dei potenziometri come
indicato nello schema seguente.
+ POT
FOCUS
IRIS
ZOOM
- POT
GND
CN3
IRIS
ZOOM
FOCUS
Fig. 15
Eseguire le connessioni della telecamera come
indicato nello schema seguente.
CN6
CN1
232 TX
232 RX
GND
485_B
485_A
S_GND
+ 12V
GND
F1
F2
Video
Night
synchronization
Serial
Power
supply
CN1
Fig. 16
Per abilitare il controllo della telecamera fare
riferimento al relativo capitolo ("9.6.4 Menù Seriale
Custodia", pagina 30).
