7.2.3 Connexion de la carte de
connexion
Voir plus bas la description de la carte de connexion
qui se trouve à l'intérieur de la base de la tourelle.
RS232
Power
Signal
Fig. 24
7.2.3.1 Connexion de la ligne
d'alimentation
Le dispositif est disponible en versions avec
différentes tensions d'alimentation dont la valeur
figure sur l'étiquette d'identification du produit ("4.2
Marquage du produit", page 9).
g Procéder exclusivement aux connexions de
la base avec l'alimentation sectionnée et le
dispositif de sectionnement ouvert.
h Lors de l'installation, contrôler que
les caractéristiques d'alimentation de
l'installation correspondent à celles
requises par le dispositif.
h Contrôler que les sources d'alimentation
et les câbles de branchement sont en
mesure de supporter la consommation du
système.
h Le bâtiment doit comprendre un circuit de
protection (magnétothermique) bipolaire
de 20A max. avec interrupteur bipolaire
automatique assurant également la
protection du courant de panne vers la terre
(magnétothermique + différentiel) avec
distance min. de 3mm entre les contacts.

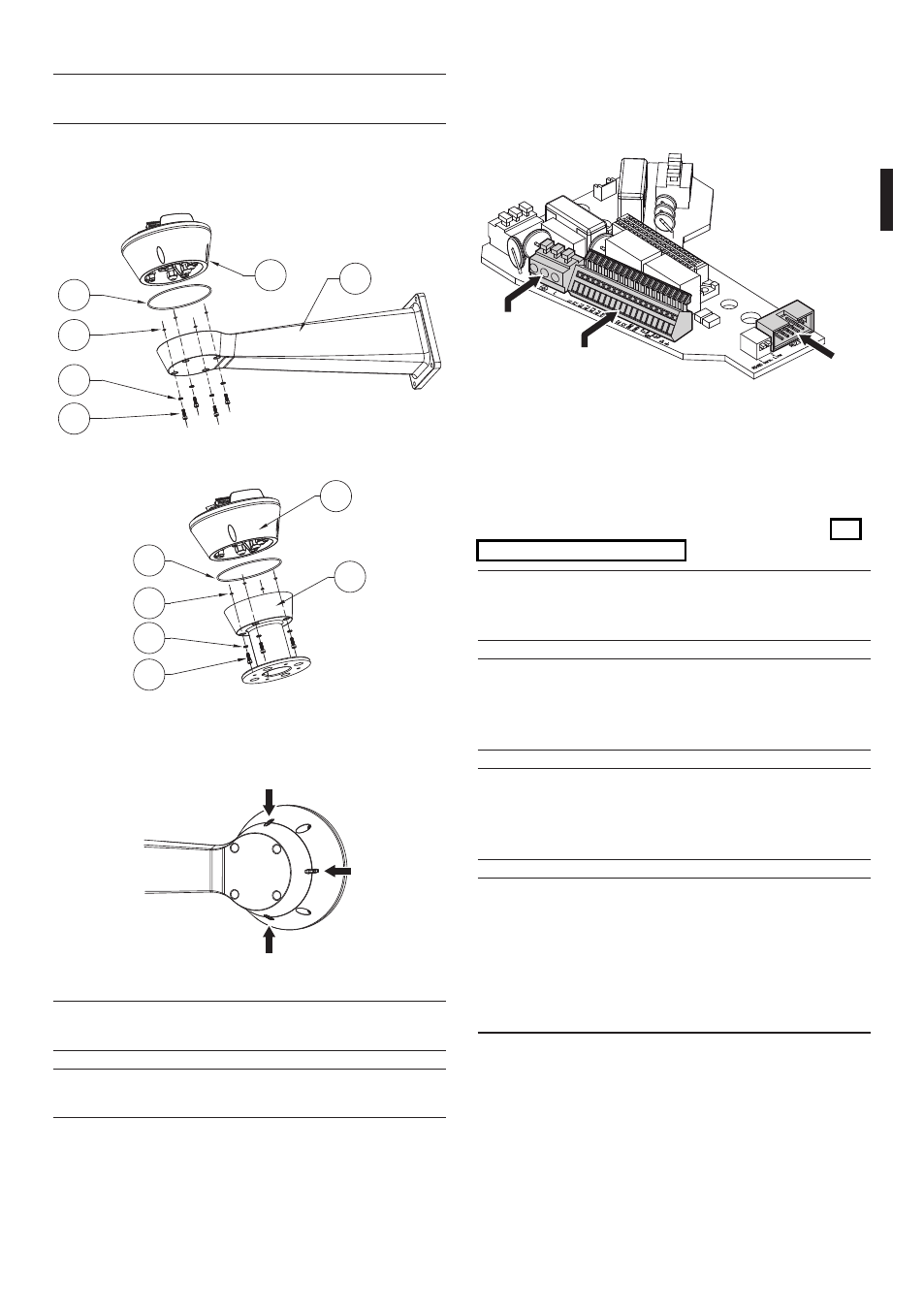

7.2.2 Fixage de la base au support
h Pour la fixation du support, utiliser les vis
fournies avec la base.
Après avoir installé la garniture (01), fixer la base
(02) sur son support (03) au moyen des vis (04), des
rondelles dentées (05) et des anneaux pour vis (06).
03
02
04
05
06
01
Fig. 21
03
02
04
05
06
01
Fig. 22
Aligner les 3 encoches de la base avec celles des
supports comme sur la figure suivante.
Fig. 23
h Appliquer sur les trous des vis un produit
de freinage du filet du type Loctite 243®.
h Utiliser un couple
de serrage de 4Nm.
