IT - I

taliano - M

anuale di istruzioni

21

7.4.2 Impostazione del baudrate

I dip-switch 4, 3 e 2 sono utilizzati per impostare la
velocità di comunicazione del dispositivo secondo la
tabella sotto riportata.
Il dip-switch numero 1 è utilizzato per
l’aggiornamento del firmware.
Durante il normale utilizzo assicurarsi che la levetta
sia su OFF (DIP1=OFF).

j

La levetta del dip-switch verso l'alto
rappresenta il valore 1 (ON) mentre la
levetta verso il basso rappresenta il valore
0 (OFF).

IMPOSTAZIONE BAUDRATE

Descrizione

DIP

4

DIP

3

DIP

2

DIP

1

Configurazione

Regolazione del

baud-rate

OFF OFF OFF

-

300 baud

ON OFF OFF

-

600 baud

OFF ON OFF

-

1200 baud

ON

ON OFF

-

2400 baud

OFF OFF ON

-

4800 baud

ON OFF ON

-

9600 baud

OFF ON

ON

-

19200 baud

ON

ON

ON

-

38400 baud

Aggiornamento

firmware

-

-

-

ON Programmazione

abilitata

-

-

-

OFF Programmazione

disabilitata

Tab. 08

7.4.3 Impostazione protocollo

I sistemi di posizionamento video della linea ULISSE,
sono comandabili mediante vari protocolli.

j

La levetta del dip-switch verso l'alto
rappresenta il valore 1 (ON) mentre la
levetta verso il basso rappresenta il valore
0 (OFF).

IMPOSTAZIONE PROTOCOLLO

DIP

8

DIP

7

DIP

6

DIP

5

DIP

4

DIP

3

DIP

2

DIP

1

MACRO

(VIDEOTEC)

OFF OFF OFF OFF OFF ON ON ON

PANASONIC

OFF OFF OFF ON OFF ON OFF OFF

PELCO D

OFF OFF OFF OFF ON OFF OFF ON

AMERICAN
DYNAMICS

OFF OFF OFF OFF ON ON ON OFF

VISTA

OFF OFF OFF ON OFF OFF ON ON

Tab. 09

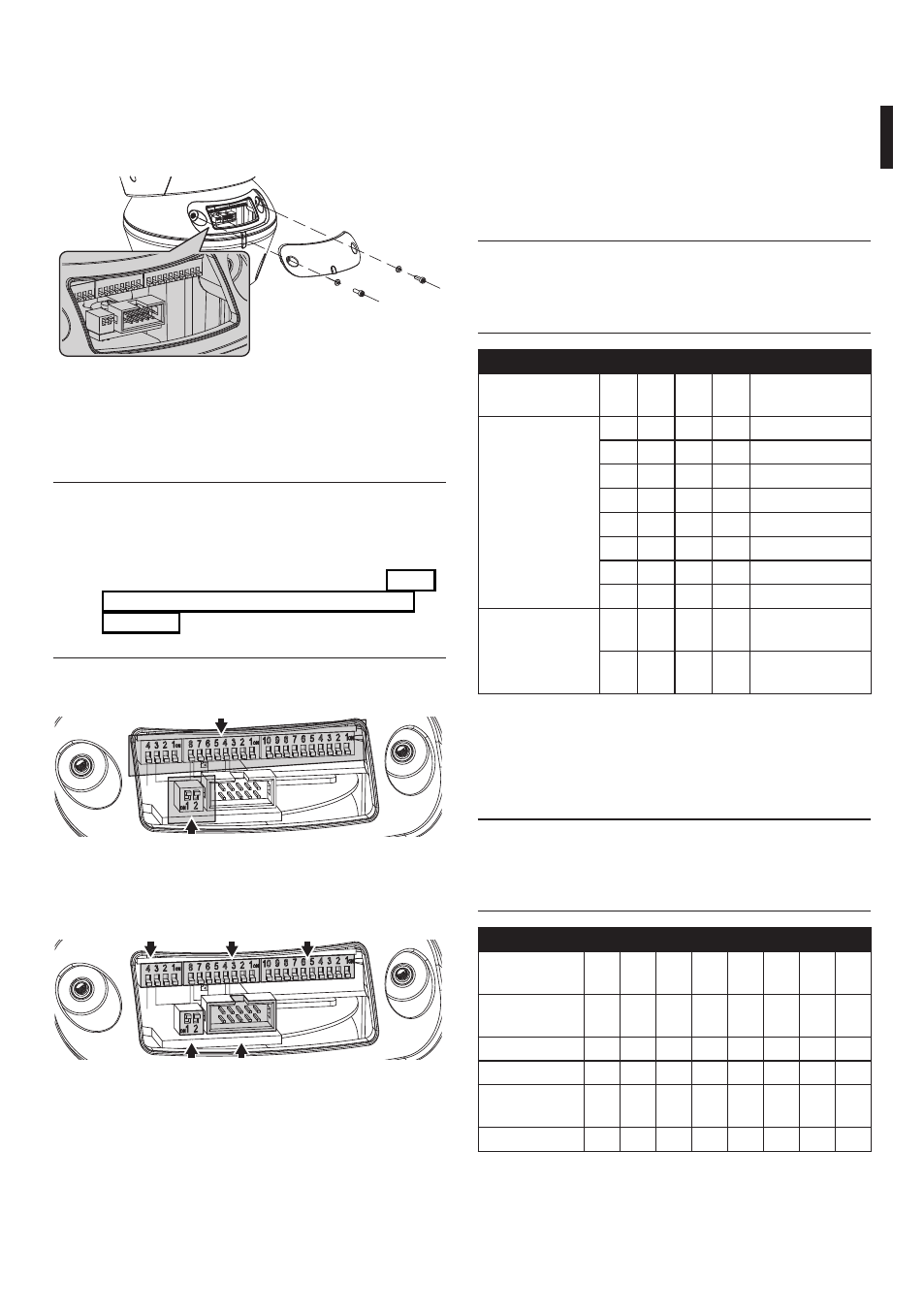

7.4 Configurazione

Prima di alimentare il dispositivo, è necessario
configurarlo correttamente tramite i dip- switch presenti
all’interno dello sportellino di configurazione. Aprire
svitando le viti come illustrato in figura:

Fig. 36

7.4.1 Configurazione dei dip-switch

Il successivo schema raffigura i dip-switch, una volta
aperto lo sportellino di configurazione.

j

La levetta del dip-switch verso l'alto
rappresenta il valore 1 (ON) mentre la
levetta verso il basso rappresenta il valore
0 (OFF). Questa regola è valida per tutti i
dip-switch tranne che per la sezione "7.4.6
Terminazione linee seriali/collegamenti",
pagina 23
nella quale i valori sono
invertiti.

Levetta verso l'alto = ON = 1

Levetta verso il basso = OFF = 0

Levetta verso l'alto = OFF = 0

Levetta verso il basso = ON = 1

Fig. 37

Protocollo Seriali e Indirizzo

Terminazione

linee RS485

Connettore

seriale RS232

Baudrate

Fig. 38
