FR - F
rançais - M
anuel d'instruc
tions
14
7.1.2.2 Connecteur caméra/optiques
motorisées
h Tous les branchements illustrés ci-après
doivent exclusivement être exécutés par
des installateurs experts et toutes les
spécifications de câblage et d'alimentation
des dispositifs doivent être respectées.
La carte électronique est prévue pour contrôler
les caméras avec optiques motorisées (Focus, Iris,
Zoom), éventuellement équipées de potentiomètres
pour le contrôle de la position atteinte.
Avant de procéder aux branchements, vérifier que
les tensions fournies par la carte sont dans les limites
prévues pour l'appareil.
CONNECTEUR CAMÉRA/OPTIQUES MOTORISÉES
Alimentation caméra +12V - 800mA max
Alimentation
potentiomètres optiques +5V - 15mA max
Alimentation moteurs
optiques 6-15V (réglable) - 200mA
max (Focus+ Zoom+Iris)
Tab. 02
Dans le cas d'optiques avec moteurs à inversion de
polarité, effectuer les connexions comme indiqué
dans le schéma suivant:
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
+
M
+
M
+
M
Fig. 13 CN2.
Dans le cas d'optiques avec moteurs à fil commun,
il faut valider l'option correspondante dans le menu
("9.6.3 Menu paramètres caméra ZFI", page 28) et
effectuer les connexions comme indiqué dans le
schéma suivant:
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
+
M
+
M
+
M
Fig. 14 CN2.
7.1.2 Branchement de la caméra et de
l'optique motorisée

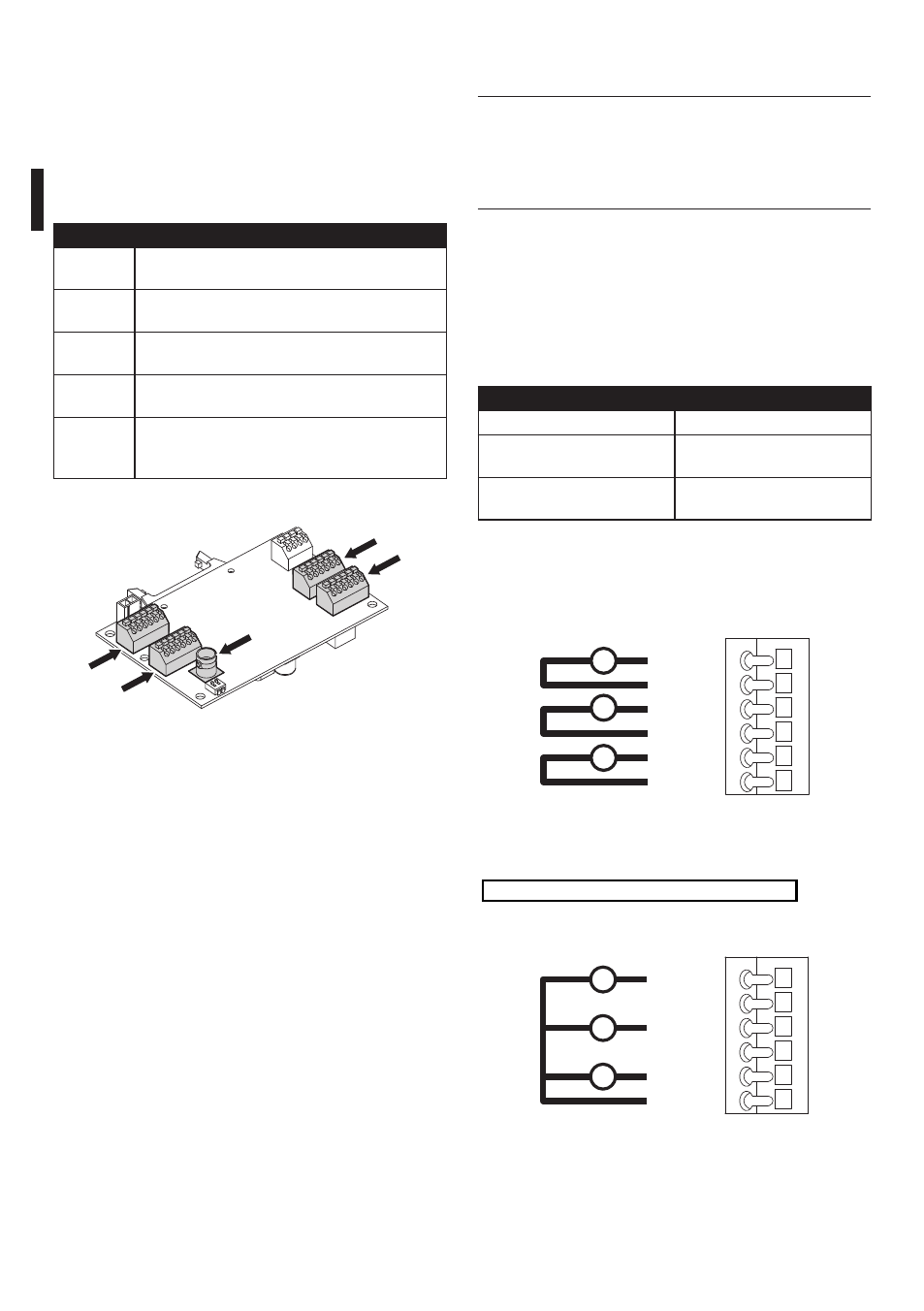

7.1.2.1 Carte de connexions pour l'optique
motorisée PTZ
Voir plus bas la description de la carte électronique
à l'intérieur du caisson, laquelle contrôle toutes les
fonctions de l'optique motorisée.
CODE DESCRIPTION
CN1 Connecteur BNC pour connexion du signal
vidéo provenant de la caméra
CN2 Connecteur contrôle moteurs optiques
motorisées
CN3 Connecteur potentiomètres optiques
motorisées
CN6 Connecteur sériel pour le contrôle de la
caméra
CN7 Alimentation caméra, contact sec pour
l'activation de la modalité nuit de la caméra,
lignes additionnelles
Tab. 01
CN7
CN2
CN1
CN6
CN3
Fig. 12
