FR - F

rançais - M

anuel d'instruc

tions

16

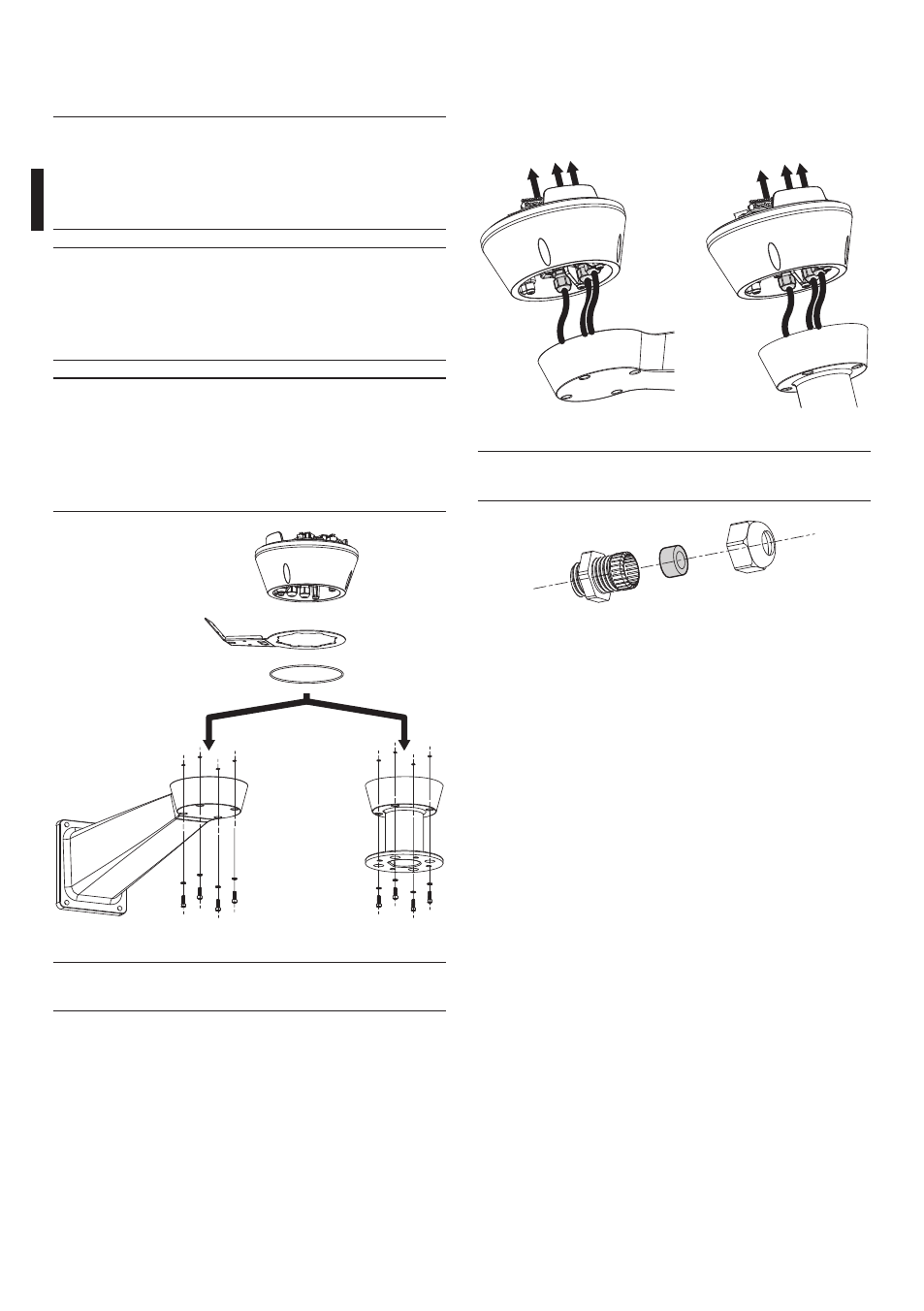

Passer et serrer les câbles dans les presse-câbles en
maintenant la base à environ 20cm du support avec
un couple de 5Nm. Les presse-câbles sont prévus
pour des câbles avec un diamètre compris entre 5 et
10mm.

Fig. 19

j

Pour de cables de diamètre les plus petits
(de 3 à 7mm) utiliser les joints en dotation.

Fig. 20

7.2 Installation

7.2.1 Connexion des câbles à la base

h

N'effectuer des modifications ou
connexions non prévues dans ce manuel:
l’utilisation d’appareils inadéquats peut
comporter des risques sérieux pour les
appareils et la sécurité du personnel.

h

Ne pas modifier les câblages du produit.
La non observation de cette indication
peut entraîner des risques graves pour la
sécurité du personnel de l'installation et
annuler la garantie.

j

En cas d'utilisation du kit de lavage du
vitre (UPTWAS), le suppor
t pour le jet
doit être installé avant le positionnement
de la tourelle et des câblages. Pour plus
d'informations, se référer au manuel du kit
correspondant.

Fig. 18

j

Conserver un schéma de connexion pour
toute consultation nécessaire.
