Videotec ULISSE PLUS - Manual (Page 148)

FR - F
rançais - M
anuel d'instruc
tions
30

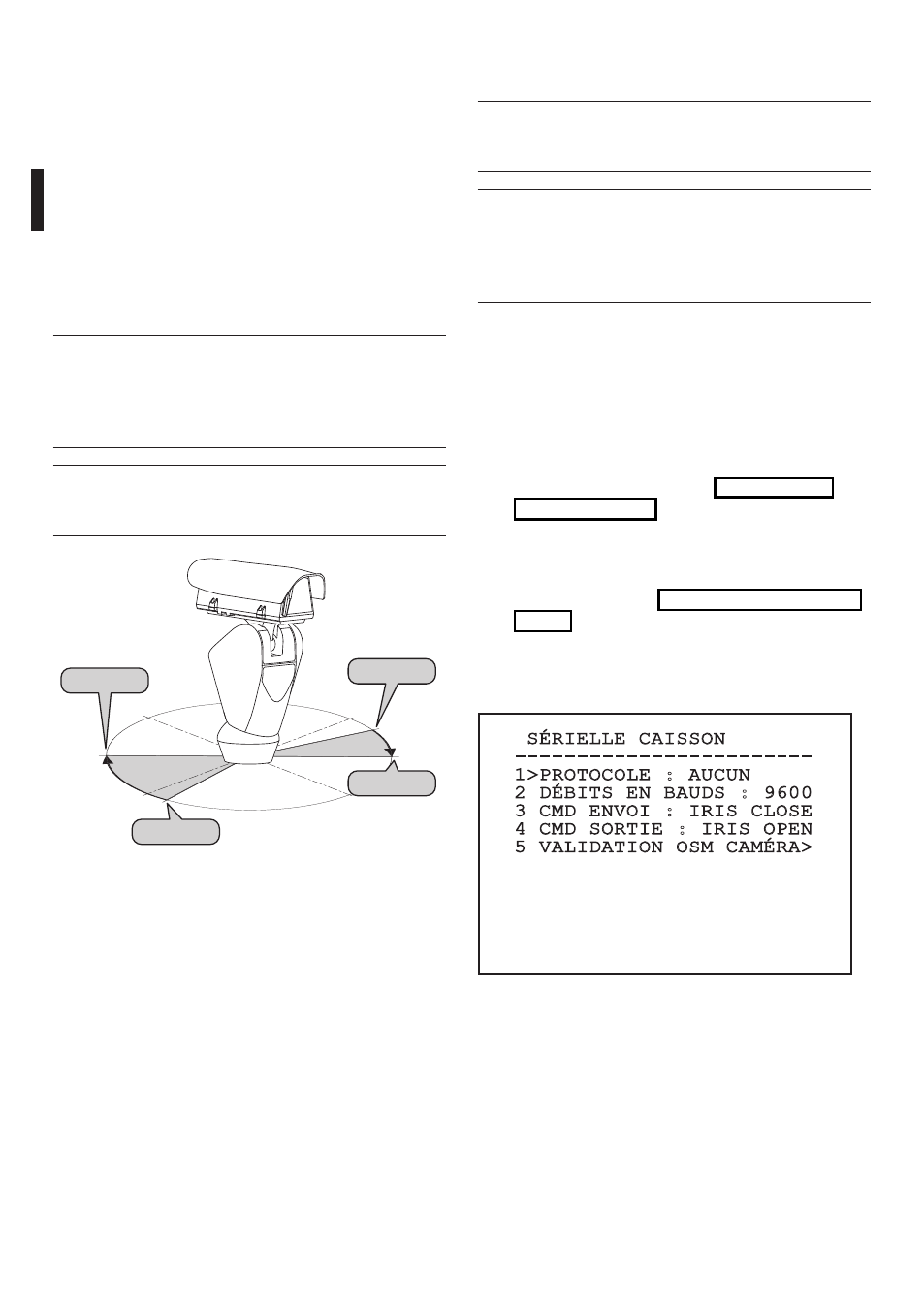

9.6.4 Menu Communication Sérielle
Caisson
j Après être sorti du OSM de la caméra,
appuyer sur la touche IRIS CLOSE pour
retourner au menu OSM de la tourelle.
j Afin d’éviter la superposition du OSM de
la caméra avec le OSM de la tourelle, il
faut sortir du mode de configuration de la
caméra avant d’appuyer sur la touche IRIS
CLOSE..
01. Protocole: Permet de configurer le protocole
utilisé pour la communication sérielle avec le
caisson.
02. Débit en bauds: Permet de configurer le débit
en bauds utilisé pour la communication sérielle
avec le caisson.
03. Cmd Envoi: Permet de personnaliser la
commande Confirmation ("9.1.1 Utilisation
du joystick", page 25) pour pouvoir naviguer
à l'intérieur du menu sur écran (OSM) de la
caméra.
04. Cmd Sortie: Permet de personnaliser la
commande Sortie ("9.1.1 Utilisation du joystick",
page 25) pour pouvoir naviguer à l'intérieur
du menu sur écran (OSM).
05. Validation OSM Caméra: Permet d'entrer dans
le mode de configuration de la caméra.
SÉRIELLE CAISSON
------------------------
1>PROTOCOLE : AUCUN
2 DÉBITS EN BAUDS : 9600
3 CMD ENVOI : IRIS CLOSE
4 CMD SORTIE : IRIS OPEN
5 VALIDATION OSM CAMÉRA>
Fig. 64
Exemple: Pour activer le masquage de la zone 1
quand le dispositif se trouve entre +15° et +45° il
faut:
• Programmer 1 comme valeur du paramètre Nr.
• Valider le masquage de l'aire en programmant O
comme valeur de la rubrique Validation.
• Programmer +015.00 comme valeur du paramètre
Start.
• Programmer +045.00 comme valeur du paramètre
Stop.
• Si nécessaire, modifier le texte affiché en
sélectionnant la rubrique Texte.
j En mettant les valeurs de START et STOP
du menu sur zéro, on exclut le masquage.
En cas de superposition de plusieurs
masquages, celui qui a le numéro le plus
bas prévaut.
j Pour la définition des masquages, suivre le
sens des aiguilles d’une montre comme sur
la figure.
0°
Start1=15°
Stop1=45°
Start2=170°
Stop2=225°
270°
90° 180°
Fig. 63
