13

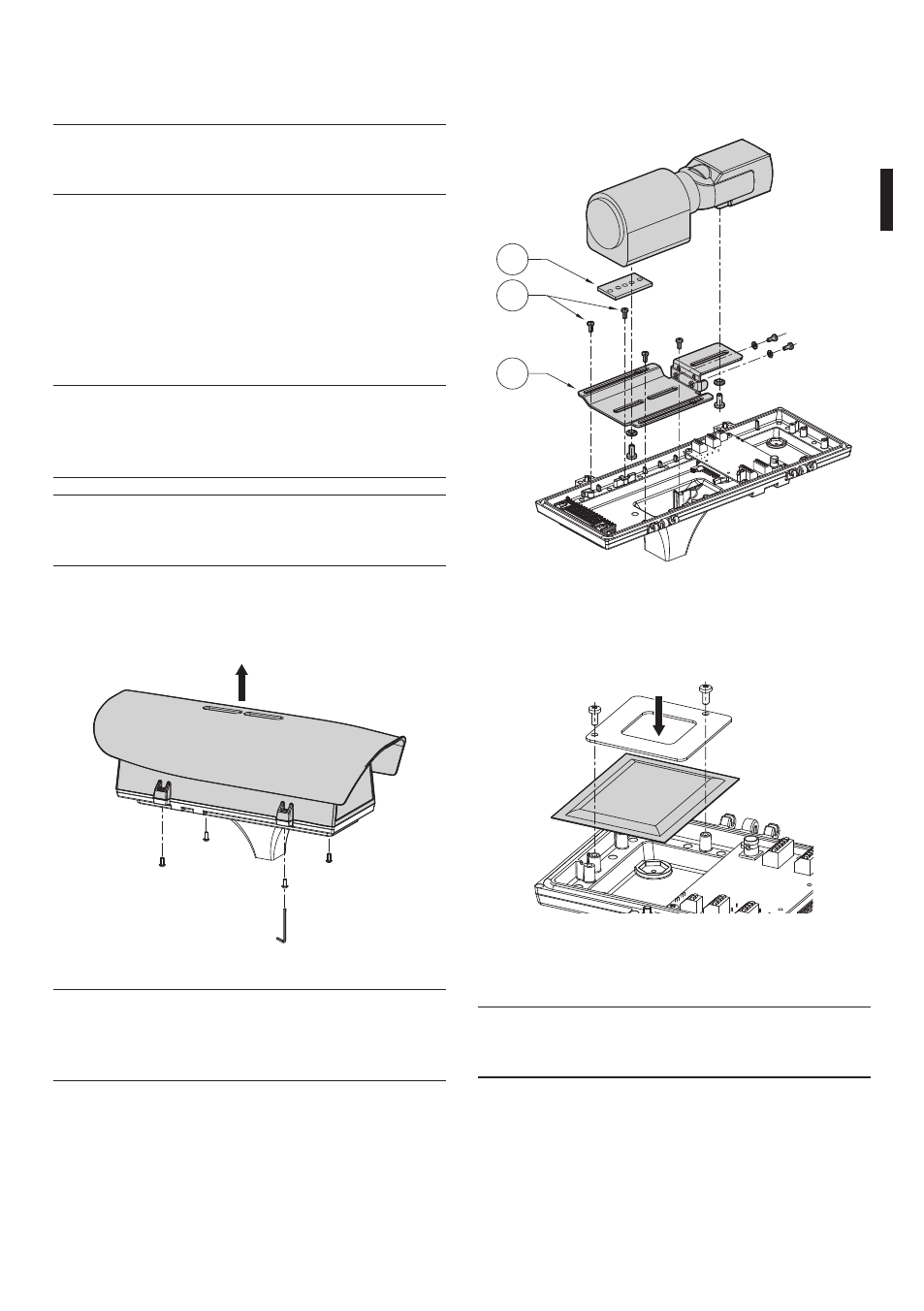

Extraire la glissière interne d'appui (01) en desserrant
les vis de fixation (02). Fixer la caméra, le système
optique et l'entretoise (03) par les vis de 1/4"
équipées.
03
02
01
Fig. 10
Replacer la glissière interne en fixant les vis
précédemment desserrées. Fixer le sachet de sels
déshydratants au moyen de la bride prévue.
Fig. 11
Fermer le caisson après avoir réalisé les connexions
électriques.
h Il est nécessaire d'isoler le corps de la
caméra de la glissière de fixation pour
éviter toute perturbation du signal vidéo.
7 Assemblage et
installation
h L’assemblage et l’installation doivent
exclusivement être effectués par un
personnel spécialisé.
7.1 Assemblage
7.1.1 Montage caméras, systèmes
optiques motorisés
Pour certains modèles de la tourelle, le montage de la
caméra et des objectifs correspondants est laissé aux
soins du client.
h Le fonctionnement correct, dans la gamme
de température indiquée, est assuré avec
l’utilisation de caméra et optique avec
température de -10°C jusqu’à +60°C.
h Le signal vidéo en sortie de la caméra doit
être du type composite avec ampliture
1Vpp (sync negatif).
7.1.1.1 Ouverture du caisson
Pour ouvrir le caisson, dévisser les vis placées sur les
côtés et soulever le corps supérieur.
Fig. 09
h Après avoir enlevé la partie supérieure du
caisson l'accompagner jusqu'à ce que le
câble d'ancrage soit tendu. Ne pas la laisser
tomber, le poids pourrait casser le câble.
